Analogia idraulica in FidoCadJ

"Per gli amanti del vintage: link" così recitava un recente post di dimaios, il link conduce ad un pdf di Appunti di Elettronica , allegato alla rivista Sperimentare num.3 del 1975, e visto che a me la letteratura tecnica vintage piace, gli ho dato un'occhiatina. icon_biggrin.gif


Da qui l’idea di disegnare con FidoCadJ alcuni dei disegni presenti in “Appunti di Elettronica” utilizzati per rappresentare con analogie di tipo idraulico i concetti fondamentali dell'Elettrotecnica. Un metodo quello dell’analogia idraulica per esporre dei concetti Elettrotecnici che a mio avviso non tramonterà mai.

Sull'analogia utilizzata in Elettrotecnica, per chi fosse interessato riporto alcuni articoli e thread presenti in EYou:
Articoli:

by admin
Thread:


e questo interessante Linea Albero a firma di admin, non poteva mancare.

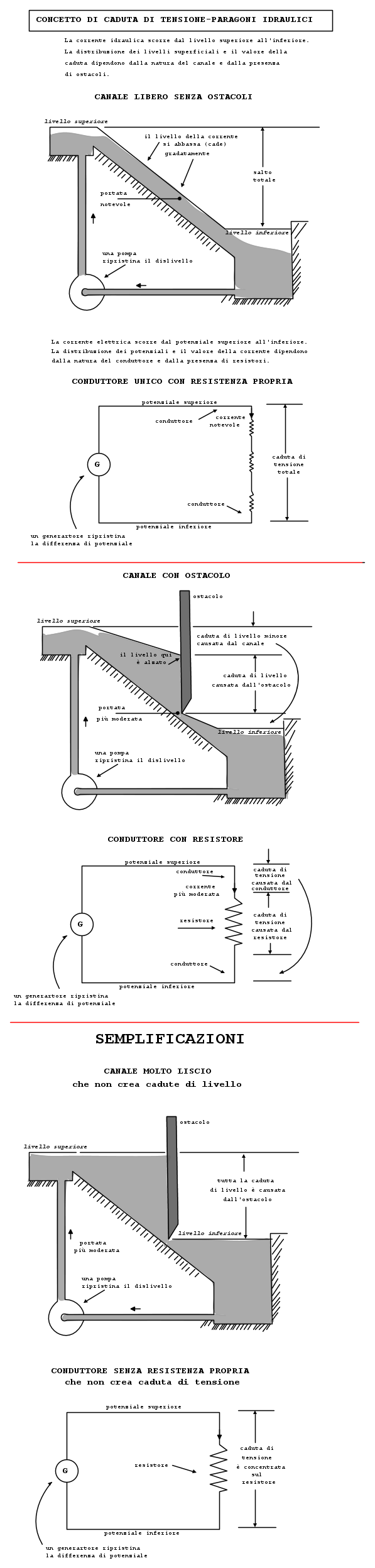

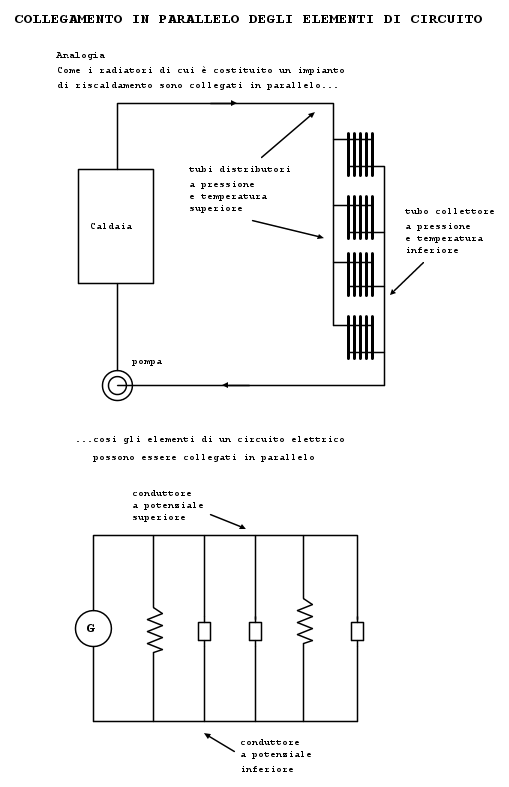

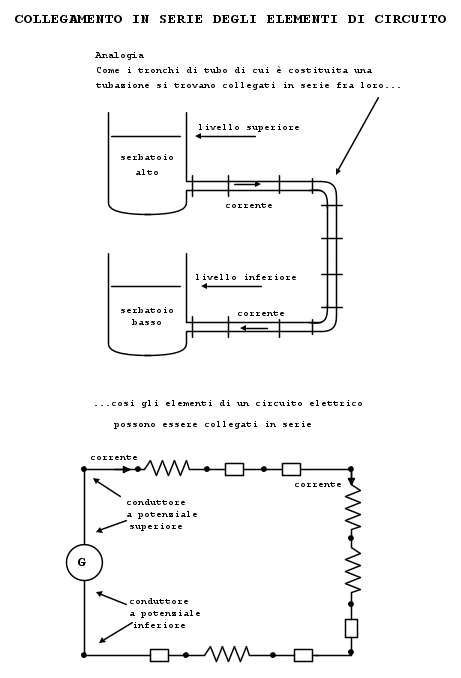

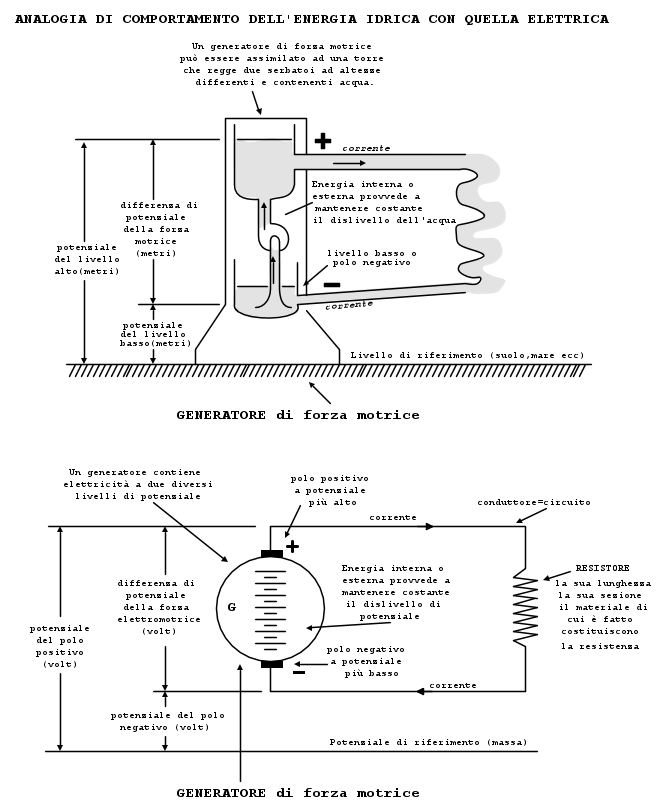

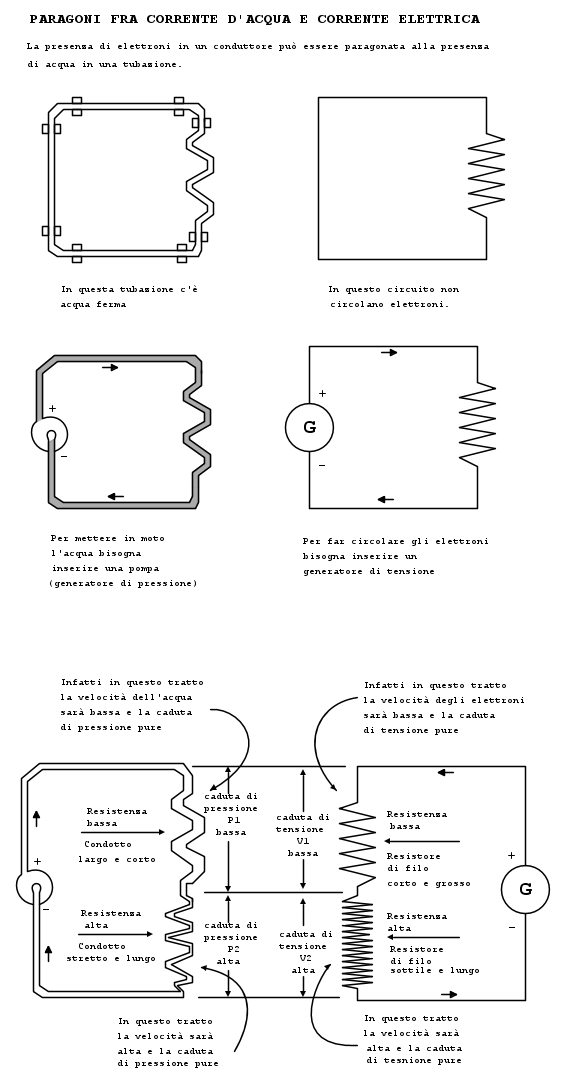

..ed ora i disegni ...


ovviamente,nel testo ci sono altri disegni di interessanti analogie,io mi son divertito nel disegnarne alcuni,ed anche nel leggerlo, un manualetto "simpatico", lettura consigliata ...icon_wink.gif Grazie dimaios.
