Generare una nuova libreria di simboli con FidoCadJ

Può capitare di aver necessità di simboli non presenti nelle librerie disponibili in FidoCadJ, e di qui la necessità di realizzarne di nuovi, quindi realizzare una propria libreria, ma come ?
Nulla di più semplice; proverò ora in pochi passaggi ad illustrarne la procedura.

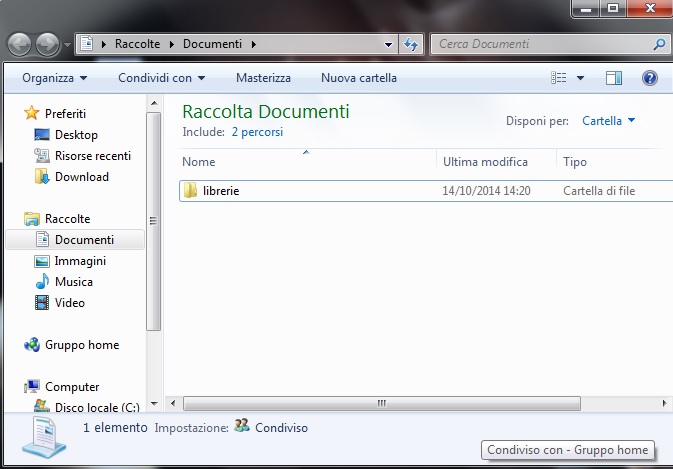

In prima battuta si realizza una cartella dove appoggiare i simboli realizzati e quindi la libreria dandole un nome, inq uesto caso in Documenti realizzerò la cartella che nominerò librerie

1 cartella librerie.jpg

1 cartella librerie.jpg

A questo punto apro FidoCadJ,vado in File e Opzioni

2 file opzioni.jpg

2 file opzioni.jpg

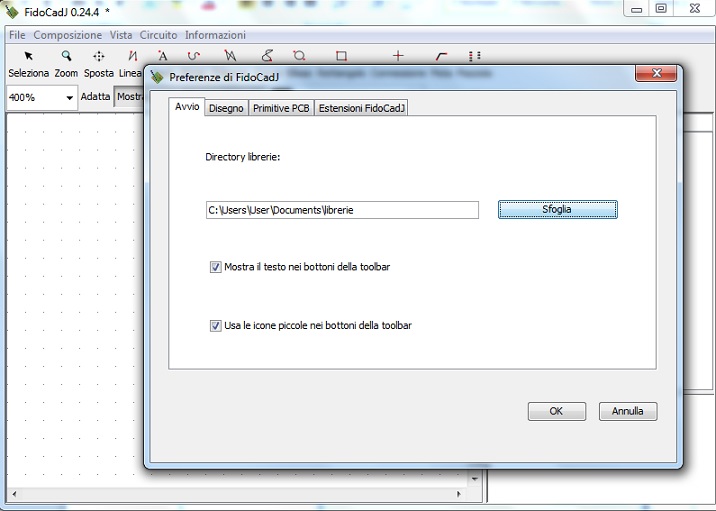

Cliccando su Opzioni ottengo una nuova finestra in cui dovrò selezionare la directory dove si trova la mia cartella librerie

3 file opzioni sfoglia.jpg

3 file opzioni sfoglia.jpg

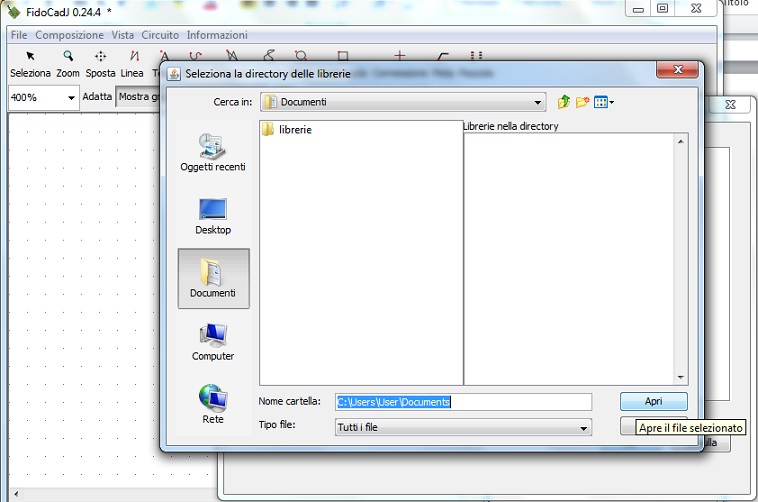

Ora utilizzando il pulsante Sfoglia andrò a cercare la mia cartella librerie e confermerò con il pulsante Apri ,e poi ok a questo punto FidoCadJ è pronto per realizzare la nuova libreria Industriale (nome che assegnerò alla nuova libreria come vedremo avanti) con i nuovi simboli

4 file opzioni sfoglia apri.jpg

4 file opzioni sfoglia apri.jpg

a questo punto FidoCadJ è pronto per realizzare la nuova libreria in librerie con i nuovi simboli

5 file opzioni sfoglia apri ok.jpg

5 file opzioni sfoglia apri ok.jpg


Ora proviamo a realizzare il nostro simbolo per poi caricarlo nella libreria. Dapprima dovremmo disegnarlo, ed io in questa fase sfruttando la griglia presente, e avendo presenti le dimensioni dei simboli già presenti nelle altre librerie, per comodità utilizzo una percentuale di zoom del 600% considerando che la mia vista non è più quella di una volta, ovviamente si cercherà di mantenere le dimensioni del nuovo simbolo simili agli altri simboli ...

6 simbolo disegno.jpg

6 simbolo disegno.jpg

Ora nella realizzazione del disegno, occorre sì mantenere le dimensioni rispetto agli altri simboli, ma altresì importante è allineare il simbolo alla griglia, o meglio i suoi lati di connessione o eventuali terminali; fatto questo si dovrà ora trasformare il disegno in simbolo seguendo alcuni semplici passi:

-si seleziona il simbolo

7 selezione simbolo.jpg

7 selezione simbolo.jpg

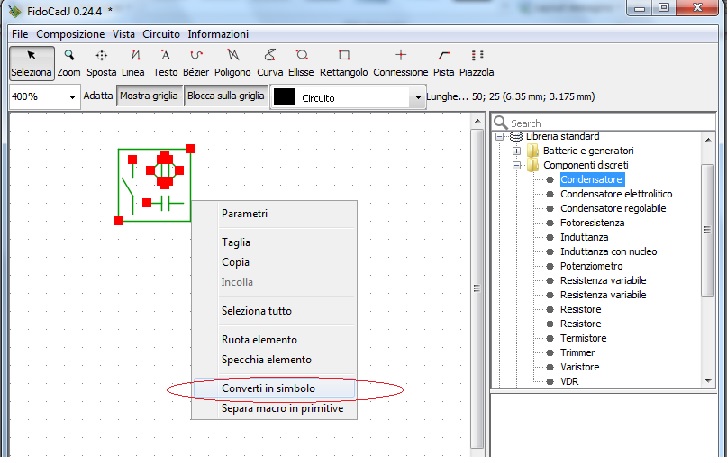

-ora tasto destro sul simbolo si seleziona nel menu che compare converti in simbolo

8 tasto dx converti simbolo.jpg

8 tasto dx converti simbolo.jpg

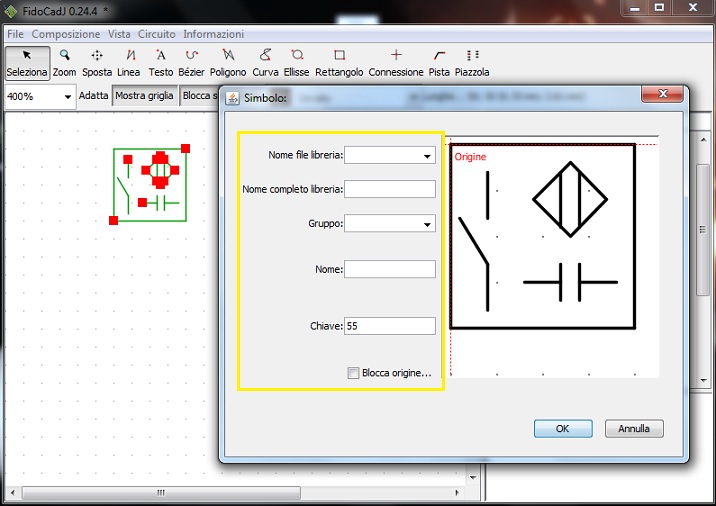

a questo punto compare una nuova finestra in cui inserire i riferimenti o dati per il simbolo

9 riquadro dati simbolo.jpg

9 riquadro dati simbolo.jpg

Nel riquadro indicato che ho evidenziato in giallo si dovrà inserire:

  • nome file libreria, in questo caso libreria
  • nome completo libreria che poi apparirà nella finestra librerie di FidoCadJ, in questo caso Industriale
  • nome Gruppo, ovvero un gruppo di simboli che appartiene alla libreria con funzioni proprie, in questo caso sensori
  • nome, il nome proprio del simbolo o meglio in questo caso del sensore,e cioè sensore di prossimità capacitivo, avrei potuto anche scrivere proximity capacitivo abbreviando il testo,ma questo dipende dalle nostre esigenze e-o scelte di rendere più fruibile la libreria
  • chiave, è il codice associato al simbolo con il quale verrà richiamato nel codice FidoCadJ, e non necessariamente dovrà essere numerico, ma non dovrà contenere spazi ed all’interno della libreria dovrà essere unico; pertanto a completa discrezione dell’utente. Nel realizzare una libreria come in questo caso ho lasciato la chiave di default, semplicemente per rendermi più rapida la realizzazione…

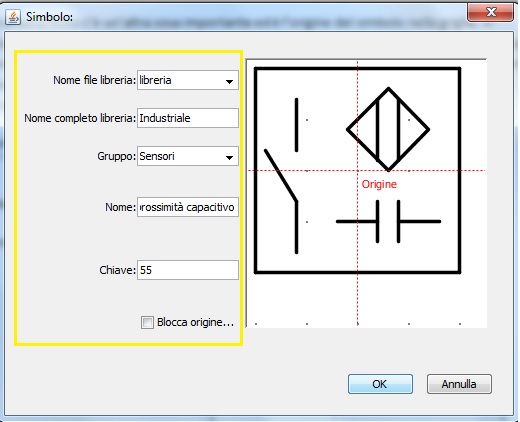

Ora non è ancora finito c’è un’altra cosa importante ed è l’Origine del simbolo nella griglia. In pratica avrete notato all’interno della finestra simbolo, dove è raffigurato ci sono degli assi in rosso con la scritta “Origine”: viene usata per porre la "maniglietta" rappresentata dal quadratino rosso, quando userai il simbolo. E' a discrezione dell'utente scegliere l'origine più adatta: dovrebbe essere scelta in modo che l'uso del simbolo sia il più naturale possibile, semplicemente spostandola con il puntatore ….

10 dati simbolo e origine.jpg

10 dati simbolo e origine.jpg

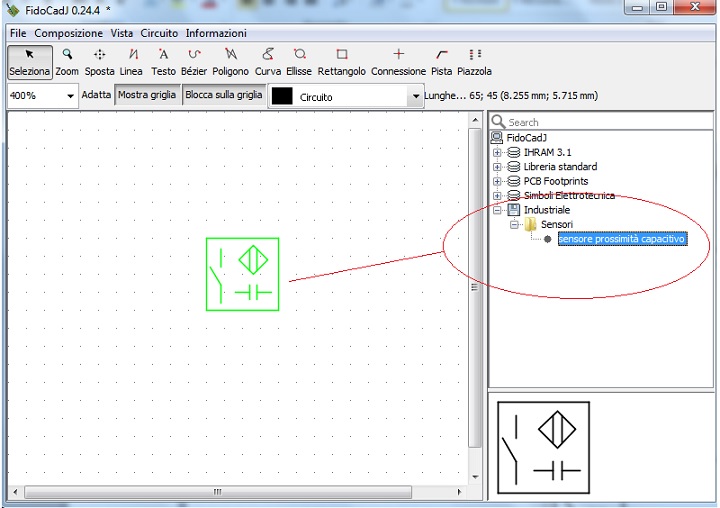

Io preferisco portarla all’incirca centrale al simbolo ma mantenendo i riferimenti della griglia, come sopra rappresentato, a questo cliccando su ok apparirà di lato a destra sotto l’elenco librerie la nostra nuova libreria con il nuovo simbolo all’interno…

11 nuova libreria.jpg

11 nuova libreria.jpg

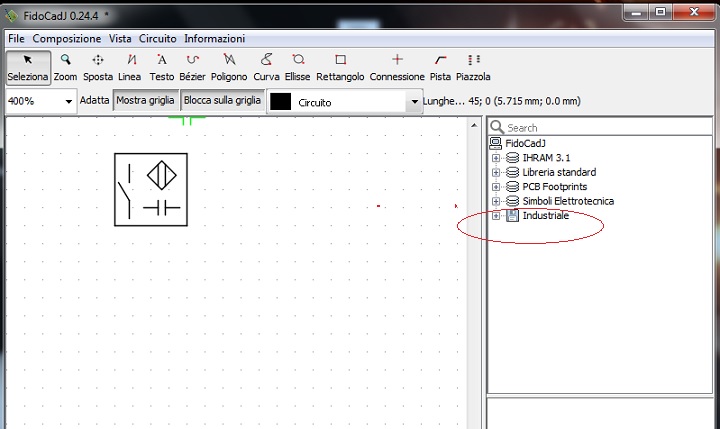

Ed il nuovo simbolo pronto all’uso

12 libreria industriale sensori sensore prossimità

12 libreria industriale sensori sensore prossimità

Da questo momento proseguendo con gli stessi passi si potrà ampliare la libreria realizzata, con altri gruppi e simboli, o realizzarne di nuove cambiando la directory e successivamente aggiornando le librerie.
A questo punto buon divertimento con FidoCadJ …ed un ringraziamento a DarwinNE per il supporto fornito nella stesura.
