Ciao a tutti.
Volevo chiedere se sia possibile creare dei simboli grafici coerenti a quelli normati; ovvero, utilizzando la simbologia normata, è possibile creare simboli più precisi e completi, accettabili (e comprensibili?) dai fruitori di un progetto elettrico?

Faccio un esempio per farmi comprendere.

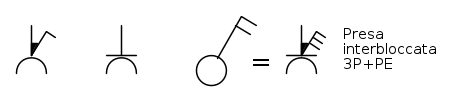

Io conosco il simbolo di una presa interbloccata, di una presa con connessione al PE, di un interruttore bipolare. Posso "costruire" un simbolo di una presa interbloccata trifase + terra, in questo modo:

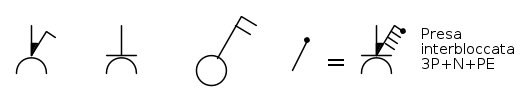

Oppure se volessi anche indicare che è una presa 3P+N+T, potrei fare una cosa del genere:



Lo so che magari la domanda può sembrare stupida

la domanda non e' stupida. Alcuni Cad tecnici hanno gia' questi simboli. Non so se i tuoi so corretti del tutto, ma sono vicini al vero. Solo il neutro e' di per certo erroneo.

Grazie Candy.

Candy ha scritto:Solo il neutro e' di per certo erroneo.

Come lo disegneresti?

...Come potrei capire se il simbolo è effettivamente "corretto".

Scusa l' O.T. elettrodomus, ma quando vedo questi simboli, ho sempre la stessa strana associazione di idee.

Credo di avere appena scoperto che il simbolo della lampada era già conosciuto (o per meglio dire, in fase di elaborazione definitiva) nell'antichità già al tempo dagli antichi egizi...



Tra l'altro vedo raffigurati anche diversi resistori, che avessero anche loro dei rappresentanti al CEI ?

Ciao e perdonami

OT su OT:

Attilio ha scritto:che avessero anche loro dei rappresentanti al CEI ?

Secondo me sì, me ne sono convinto soprattutto da quando sono state pubblicate le norme del CT31 sui luoghi con pericolo di esplosione: per interpretarle sono state necessarie un sacco di guide, manco fossero papiri originali.

Venendo al quesito: se un simbolo (che ovviamente deve rappresentare un'apparecchiatura realmente esistente) non è "normato" mi sembra più che accettabile che lo si costruisca, partendo dai simboli esistenti. E' però essenziale (altra ovvietà) che in legenda sia specificato ben bene cosa rappresenta.
Saluti

Ok, grazie sebago

Daccordissimo con "sebago" se il simbolo viene creato con il raggruppamento di simboli a norma purchè venga distinto in Legenda come tutti gli altri.
Sarei quasi d'accordo anche con dei simboli"nuovi" purchè sempre identificati in Legenda.

Bicio

piccola nota:
bicio8591, se vuoi "taggare" un utente, seleziona il nome e schiaccia il pulsante "user" in alto a sinistra, oppure poni il nome fra le parentesi quadre come di seguito: [user]nome_utente[/user].
Ciao

sebago ha scritto:piccola nota:
bicio8591, se vuoi "taggare" un utente, seleziona il nome e schiaccia il pulsante "user" in alto a sinistra, oppure poni il nome fra le parentesi quadre come di seguito: [user]nome_utente[/user].
Ciao

Legenda : in alto a sinistra = In alto a destra del monitor

Saluti x tutti

porca paletta, mi ho padellato la dx con la sx (sarà perché sono mezzo mancino?)
