Ciao a tutti scusate sono nuovo ho cercato di fare il circuito sul computer ma non ci sono riuscito... ne ho fatto un disegno e ho caricato la foto non so se si possa fare.. comunque ecco il link: http://tinypic.com/r/c136r/9
L'esercizio mi richiede di calcolare l'equivalente in Thevenin ai capi A e B.
Le resistenze sono tutte da 1 Ohm, il coefficiente del trasformatore vale 1 e Vg=1V.
Il professore non ci ha spiegato molto bene come si faccia un equivalente alla Thevenin ha soltanto trovato l'equivalente per un circuito molto semplice e non riesco a capire bene come io possa trovare il V equivalente e la R equivalente in questo circuito qualcuno potrebbe aiutarmi?

Lo schema in FidoCadJ e` necessario, sia perche' i link esterni scadono, sia perche' con lo schema chi ti risponde puo` prendere il disegno, modificarlo, evidenziarne delle parti...

Poi dovresti anche specificare che scuola stai frequentando, quale corso o materia, che libro usate...

Non riesco a capire come costruirlo su fidocad, comunque il corso è all'università fondamenti di elettrotecnica e non seguiamo nessun libro è un esercizio del professore.

Al posto di postare immagini prova a leggere le regole del forum.
Leggi qui
e rimetti il disegno in formato fidocad.

ops, mi sono sormontato
comunque se non lo sai usare ti puoi leggere questa guida

Non potresti aiutarmi a fare il primo circuito su fidocad? Ho già letto quella guida e non ho capito molto..

che componente è quello centrale che non capisco?

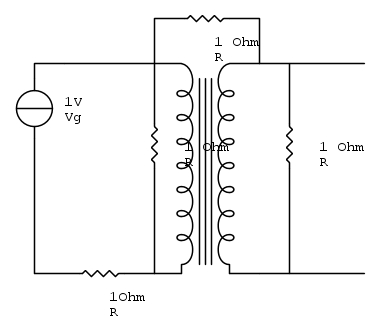

Ok ecco il disegno del circuito.. ora potete aiutarmi a trovare l'equivalente alla Thevenin ai due capi alla destra del circuito?

Visto che era fattibile? hai FORSE saltato un punto di connessione, la sorgente dovrebbe essere di tensione, non dicorrente come l'hai disegnata.

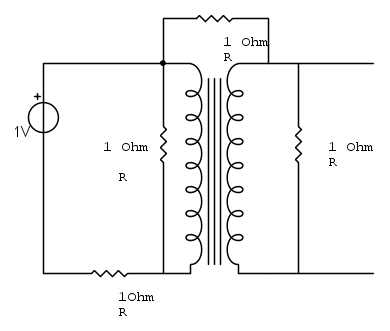

Lo schema dovrebbe essere questo



Manca il rapporto spire del trasformatore e i PALLINI sul trasformatore per indicare la fase.

Stai usando Fidocad o FidoCadJ? La J e` importante.

Si scusa ho sbagliato simbolo è il mio primo disegno grazie ahah
