Buongiorno a tutti, ho un problema con le linee di trasmissione. L'esercizio è il seguente:

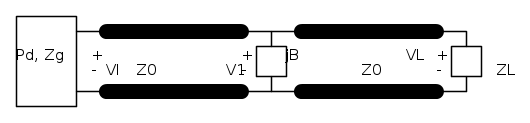

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Vengono richiesti 3 punti:
a) determinare la lunghezza e il valore della suscettanza in modo tale da massimizzare la potenza che arriva al carico
b) Nell'ipotesi di voler realizzare tale suscettanza utilizzando un elemento capacitivo determinare tipo e valore
c)In tali condizioni determinare l'ampiezza di , e

Per quanto riguarda il punto a) nessun problema, devo adattare il carico: normalizzo e la metto sulla carta di Smith. Calcolo l'ammettenza corrispondente e la porto sulla circonferenza di raggio 1. Di qui posso trovare mediante opportuni calcoli , letta sul cartiglio esterno. Trovo inoltre l'ammettenza d'ingresso al secondo tratto di linea . Se mai ho una domanda: nella soluzione di cui dispongo (ma della quale si capisce poco), per determinare svolge l'equazione . Come mai?
Poi per il punto b) non ho proprio idea di come procedere, e dalla soluzione si capisce veramente poco.
Per il punto c) applico la formula . Anche qui ho un dubbio: questa è una formula che ha validità generale?
Grazie veramente per l'attenzione!

[DirtyDeeds]

Poi per il punto b) non ho proprio idea di come procedere, e dalla soluzione si capisce veramente poco.

Se per elemento capacitivo intende un condensatore, tu sai che la suscettanza, alla frequenza , di un condensatore di capacità vale



Altrimenti, devi dimensionare uno stub capacitivo.
