Amplificatore SAE TWO

[banjoman]

So dell'espediente per far lavorare in classe A l'uscita di un op-amp e l'ho anche provata con ottimi risultati.
Mi secca pero' che non ci siano op-amp con lo stadio fi uscita in classe A. Intendo attualmente.
Tempo addietro ho provato a cercare qua e la' sui siti dei vari fabbricanti ma senza successo (confesso che pero' non ho approfondito piu' di tanto).

Pero'...chissa se qualcuno di voi si ricorda che c'era, molti anni fa, un integrato della Texas Instruments che aveva l'uscita proprio in classe A?
Era il SN76131. NE ci fece qualche kit, tra i quali un ampli per cuffia (LX156).

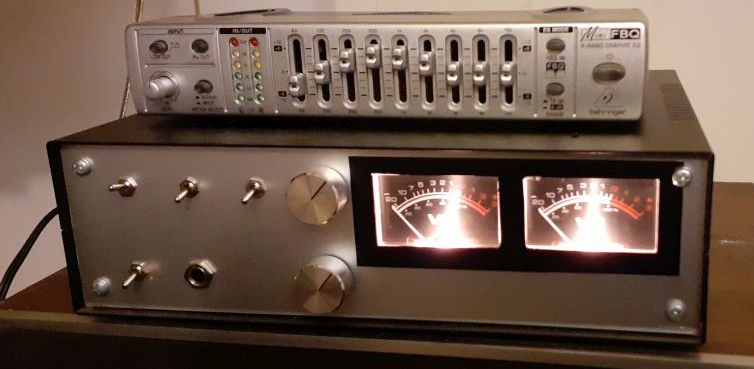

Quest'ultimo, da me rivisto e "pompato" per poter pilotare la mia Koss PRO4-AA si comporta davvero bene. Utilizza appunto due SN76131 e devo dire che le prestazioni sono ragguardevoli: banda passante di 50 kHz e slew rate di 30 V/us. Alimentazione a +/-24 V invece dei 12 originari. Ovviamente ho ritoccato qualcosina qua e la' ma il progetto di base era in definitiva "sano". Credo che abbia bisogno di una ritoccatina all'equalizzazione RIAA dell'ingresso phono, ma forse sono io che cerco il pelo nell'uovo, abituato come sono a riparare e tarare i miei soliti Tektronix

[Piercarlo]

Il SN76131 (prodotto anche da SGS come TBA231) era davvero un buon operazionale audio, di fatto un discendente di un Motorola di fine anni sessanta (di cui ahimè non ricordo più la sigla). Non ha purtroppo avuto la diffusione che meritava probabilmente perché all'epoca si realizzavano a discreti circuiti migliori (ma non di molto) sotto l'aspetto del rumore e anche per delle specificazioni in datasheet non proprio chiarissime e per la necessità di usare delle compensazioni un po' meno ovvie del solito. Cose che succedono...

[banjoman]

Il SN76131 (prodotto anche da SGS come TBA231)

C'era anche il TDA2310 del quale ho il datasheet.
La cosa incredibile e' che non sono mai dico mai riuscito a trovare il datasheet dell'originale TI.
Solo quelli degli equivalenti SGS e Telefunken mi sembra. Pazzesco....

[Piercarlo]

C'era anche il TDA2310 del quale ho il datasheet

Vero ma a differenza del TBA231 non c'era schema interno e non c'erano molti dati circa il suo funzionamento interno. Solo l'accattivante affermazione che lavorava in classe A. Vatti a fidare... La caccia ai polli audiofili era già aperta fin da allora!

[DarwinNE]

Per il resto, essendo tutto ben descritto (ci sono pure i layout dei circuiti stampati, che volere di piu'?) puo' essere un esercizio interessante per chi volesse addentrarsi nella sapienza dei progetti a compnenti discreti di tanti anni fa, cercando il connubio tra la teoria (che pero' oramai, per i circuiti discreti e' insegnata sempre meno) e la pratica.

Quello viene tuttora insegnato è la struttura dei circuiti integrati analogici. E' un argomento un po' di nicchia, ma viene trattato perché c'è richiesta da parte dell'industria. Qualcuno deve pur saperli progettare, gli operazionali... La "guerra" tra elettronica analogica e digitale è invece cosa del passato. Nessuno che conosca veramente l'industria della microelettronica si sognerebbe di affermare che non c'è più bisogno di ingegneri esperti di elettronica analogica, vista la richiesta sul mercato del lavoro

[banjoman]

E' vero come dici, non c'e' piu' la "guerra" ma in pratica io continuo a rimanere un'isola analogica in mezzo a un mare di digitale hw e sw...
Finora non ho ancora incontrato qualcuno con cui discutere di persona davanti a una buona birra di elettronica analogica, da 5 anni che sono in Veneto

[IsidoroKZ]

Vieni a trovarmi in California, qualcosa di analogica dovrei saperlo. Però birre buone qui non ce ne sono molte, forse una IPA che piaceva molto a TardoFreak.

[elfo]

Fairchild uA739 (il capostipite)
Texas SN76131
SGS TBA231
Motorola MC1303

[Piercarlo]

A parte che del SN76131, trovati i datasheet di tutti quanti!

[banjoman]

Riesumo questo vecchio thread per segnalare un articolo di Elektor versione olandese, che propone un preamplificatore basato proprio sul SN76131: Elektuur SN76131.pdf.
C'e' anche lo schema interno dell'integrato; quello che mi lascia perplesso e' lo stadio di uscita, che ha un transistor NPN supplementare, se confrontato con lo schema del μA739.
Non capisco bene il suo scopo, forse per avere un'uscita sull'emettitore invece che sul collettore e quindi una impedenza di uscita piu' bassa?


Max
