Librerie standard per FidoCadJ

[IsidoroKZ]

Tranne il SR, i latch senza enable non li ricordo. Non c'e` un simbolo per l'ingresso del latch, analogo al clock dell'ultima fila? Metterei clock ed enale sulla sinistra, insieme con i dati.

Inoltre per quelli clockati metterei anche il set e reset asincroni, qualcosa del genere

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Non fate caso al font!

Ho tolto la barra da sopra al Q negato, perche' la negazione e` il pallino, e il segnale, a sinistra del pallino, e` Q, dopo, sull'uscita e` Q negato. Per questa ragione ho anche indicato S e R dentro al FF senza la negazione, perche' c'e` gia` il pallino fuori.

[simo85]

Le prime due file sono latch

Me ne ero completamente dimenticato.

[Russell]

No aspetta... mi intrometto nuovamente scusate

non ho capito come mai nello schema del 555 il piedino 2 deve scavalcare il piedino 1 andando sul lato basso del quadrilatero.
in molti schemi classici il piedino 2 e 6 o sono in corto o collegati da un singolo bipolo
secondo me stava bene sulla faccia sinistra del componente...
al massimo lo metterei sul fondo, ma lui a sinistra, e il pin 1 a destra.

vabbè... poi vedete voi

[EnChamade]

in molti schemi classici il piedino 2 e 6 o sono in corto o collegati da un singolo bipolo
secondo me stava bene sulla faccia sinistra del componente...
al massimo lo metterei sul fondo, ma lui a sinistra, e il pin 1 a destra.

E infatti nel mio post [208] ho scritto di inserire due versioni, una per schemi "comuni" e l'altra per schemi "fuori dal comune" Dove sta il problema?

[simo85]

Che ne dite di qualche simbolo in più per le antenne ?

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Poi ho pensato di ampliare la libreria per le valvole, sempre che non siano troppo obsolete.
Per il momento ho abbozzato questo simbolo (solo come punto di partenza):

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Ed ecco un piccolo esempio applicativo.

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

[DarwinNE]

Per le valvole, c'erano quelle di Kagliostro.
Io sarei d'accordo ad includerle, mi capita di fare circuiti a valvole ogni tanto.

[simo85]

OK. Non essendo esperto di valvole però preferisco che sia qualcun altro (tu o Kagliostro o chi se la senta) a decidere i nomi.

Volevo aggiungere che chiunque abbia dei simboli nella propria libreria personale e pensa che potrebbero essere utili, può ovviamente proporli qui. Non devono essere necessariamente simboli di dispositivi elettronici.

Poi, se qualcuno vuole collaborare ma non ha l'account su SF (o non ha voglia di farlo o chissà quale altra storia), può comunque allegare qui il file delle librerie, con anche solo un gruppo di simboli, e poi io dato che ho l'account su SF per comodità faccio il commit.

[IsidoroKZ]

Simboli logici, dimenticavo!

Come si fa per le porte con piu` di due ingressi? Non direi di mettere tutte le possibili versioni, ma verificare solo che quelle esistenti possano essere ampliate.

Fino a tre ingressi non ci sono problemi, basta aggiungere un filo che va giusto giusto in mezzo ai due ingressi gia` esistenti

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Per i 4 ingressi, di uso raro, per le AND e` facile, l'utente puo` modificare facilmente il simbolo in questo modo

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

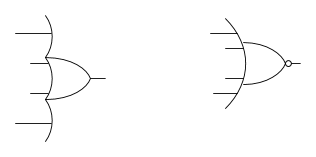

per le OR la vedo piu` complicata

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Oppure cosi`

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Ma le distanze non sono uniformi e soprattutto si viola l'allineamento sulla griglia.

Per il not con isteresi valuterei uno di questi due simboli

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Se la porta e` invertente, meglio mettere l'isteresi invertente? Oppure la si tiene come prima dato che c'e` ancora il pallino fuori, analogamente a quanto si fa con i nomi delle variabili?

Il simbolo con l'isteresi invertente e` usata da molti costruttori. Svariati, e secondo me a ragione, usano anche il simbolo di isteresi con le transizioni verticali, cosi`

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Ci sono anche i buffer con output enable basso,

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

anzi in molti casi l'output enable e` attivo basso.

[simo85]

Ma le distanze non sono uniformi e soprattutto si viola l'allineamento sulla griglia.

Non vorrei andare troppo contro corrente però a me questa storia dell'allineamento della griglia comincia a stare un po' ... stretta.

È una limitazione che non ha molto senso..
La dimensione della griglia si può configurare attraverso le opzioni.
Solo perché si è abituati alla ampiezza della griglia configurata a 5 non vuol dire che non si possa usare a 1. Ed allora non esistono più limiti di allineamento.

[Kagliostro]

simo85, mi piacciono le valvole in stile americano che hai disegnato, tempo fa avevo provato anche io a fare una serie di valvole con quello stile, ma non riuscivo a gestire correttamente le connessioni per valvole con più elementi di un triodo (per pentodi, tetrodi, esodi etc. nulla da fare), quelle del mio post sono in stile europeo (la forma allungata anziché circolare)

allego qui un file .rar che contiene una libreria con le valvole del mio post, in quanto ad attribuire dei nomi, la cosa non è semplice, perché lo stesso tipo di valvola (ad esempio un pentodo) può essere presente con un disegno in più versioni, adatto ad agevolare la stesura degli schemi

Libreria Valvole.rar

(3.77 KiB) Scaricato 1067 volte

Ho raggruppato tutto in un file con estensione .fcl in modo da agevolare chi volesse riordinarlo (eliminando ciò che non fosse considerato necessario) e volesse rinominare i vari elementi e/o correggerli

K
