é possibile risolvere i circuiti allegati con il programma TINA
Software tina
Moderatori:
g.schgor,
IsidoroKZ
0
voti
Tanto per curiosità, cosa ti serve sapere?
"Computers, operating systems, networks are a hot mess. They're barely manageable, even if you know a decent amount about what you're doing. Nine out of ten software engineers agree: it's a miracle anything works at all."
@fasterthanlime
@fasterthanlime
0
voti
Direi di si, ovviamente devi avere una minima idea di quello che stai facendo, ad esempio per calcolare la costante di tempo tau=R*C devi considerare la resistenza di thevenin vista dalla capacità.
Operativamente metti un corto al posto del generatore di tensione e collega l'ohmetro(strumento giallo con il simbolo deglii Ohm) al posto del condensatore e troverai la resistenza che moltiplicatà per la capacità ti darà la tau.
Operativamente metti un corto al posto del generatore di tensione e collega l'ohmetro(strumento giallo con il simbolo deglii Ohm) al posto del condensatore e troverai la resistenza che moltiplicatà per la capacità ti darà la tau.
-

Nicola1988
0 2 - Messaggi: 19
- Iscritto il: 27 dic 2008, 11:06
0
voti
mi serve nel primo la costante di tempo e intensità delle correnti
nel secondo intensità delle correnti e potenza attiva erogata dal generatore ideale di tensione
come posso inserire nel programma e(t) = 100 cos (50t - 60)
nel secondo intensità delle correnti e potenza attiva erogata dal generatore ideale di tensione
come posso inserire nel programma e(t) = 100 cos (50t - 60)
0
voti
AndreaBB ha scritto:mi serve nel primo la costante di tempo e intensità delle correnti
nel secondo intensità delle correnti e potenza attiva erogata dal generatore ideale di tensione
come posso inserire nel programma e(t) = 100 cos (50t - 60)
mentre per il primo circuito Tina ti potrebbe dare solo un'analisi numerica in transitorio (a causa della condizione iniziale diversa da zero sul condensatore), nel secondo caso la simulazione puo' essere ottenuta inserendo un "Voltage Generator" ed impostandone i parametri come evidenziato nella seguente figura

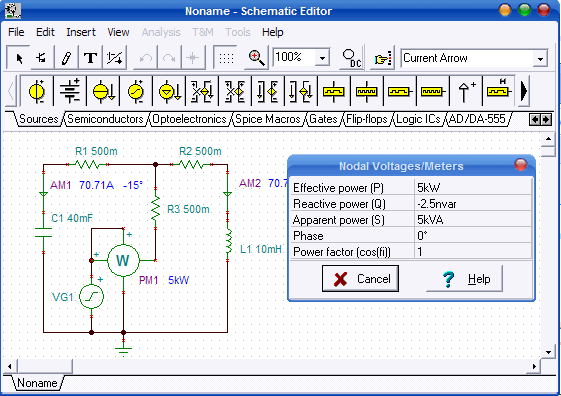

L'analisi con .... Analysis->AC Analysis->Calculate nodal voltages .... permetterà di ottenere i parametri relativi ai "meters" (correnti e potenza) come per esempio la I2
grazie all'inserzione di un wattmetro potremo anche misurare la potenza complessa in uscita dal generatore
NB il simbolo del wattmetro è stato modificato attraverso l'editor per renderlo normativamente ma soprattutto visivamente accettabile !
"Il circuito ha sempre ragione" (Luigi Malesani)
0
voti

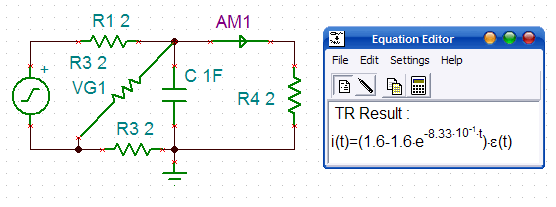

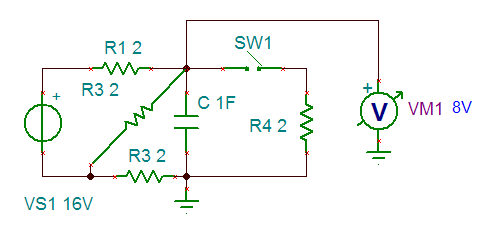

Se invece si fosse partiti da condizioni iniziali nulle si sarebbe potuta ottenere anche una soluzione simbolica
da questa se pur errata i(t) si puo' comunque controllare la costante di tempo

e la corrente di regime

e dalla rete per t<0
si potrebbe subito determinare

da questa se pur errata i(t) si puo' comunque controllare la costante di tempo

e la corrente di regime

e dalla rete per t<0
si potrebbe subito determinare

"Il circuito ha sempre ragione" (Luigi Malesani)
0
voti
grazie moltissimo Renzo DF con il tuo procedimento sono riuscito a risolverlo
i valori in questa immagine derivano da questa formula e(t) = 100 cos (50t - 60)
come li hai trovati 100, 7.957747, -60
grazie
i valori in questa immagine derivano da questa formula e(t) = 100 cos (50t - 60)
come li hai trovati 100, 7.957747, -60
grazie
0
voti
[10] Re: Software tina
grazie per le vostre spiegazione che si sono rivelate molto utili

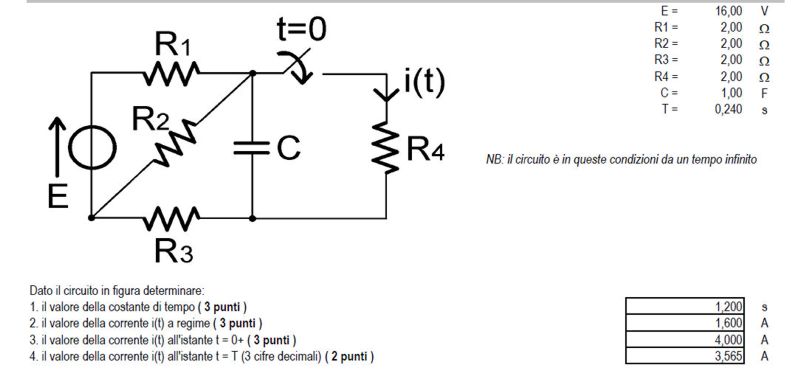

ora sono di nuovo in difficolta non riesco a capire il procedimento da fare per risolvere queste tipologie di circuiti
magari esiste un procedimento standard da seguire...
nel primo caso ho provato a mettere un Voltage Generator come suggerito prima
ma bo niente
non riesco a capire proprio i circuiti
ho inserito tutti i parametri corretti ma nulla, sbaglio...
Edit RenzoDF : immagini cancellate per eccessive dimensioni; ripostare !
ora sono di nuovo in difficolta non riesco a capire il procedimento da fare per risolvere queste tipologie di circuiti
magari esiste un procedimento standard da seguire...
nel primo caso ho provato a mettere un Voltage Generator come suggerito prima
ma bo niente
non riesco a capire proprio i circuiti
ho inserito tutti i parametri corretti ma nulla, sbaglio...
Edit RenzoDF : immagini cancellate per eccessive dimensioni; ripostare !
