funzione di Kicad che non conoscevo

[luxinterior]

Probabilmente arrivo ultimo tra gli ultimi Uso da poco Kicad e ho trovato una funzione secondo me molto interessante che voglio condividere... Hai visto mai che dietro di me ci sia ancora qualcuno...
Dovevo disegnare un dissipatore e mi accingevo a farlo come nell'800 misurando e tirando linee poi ho provato il convertitore bitmap->PCB footprint
Sono partito dla PDF del dissipatore, ho ritagliato solo l'immagine salvata come bitmap 16bit colore

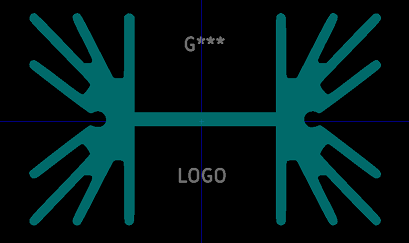

poi ho usato il convertitore ed ecco il risultato.


[xyz]

KiCAD incorpora Potrace per convertire le immagini bitmap in vettoriali:

http://potrace.sourceforge.net/

[Fedhman]

GRAZIE di averlo condiviso, tempo fa avevo usato un po' KiCAD, ma non conoscevo questa funzione. PietroFarad guarda un po'
