[1] Funzione di trasferimento passaggi matematici

Messaggioda Foto Utentemaurij » 30 mar 2013, 16:33

buongiorno
avrei bisogno di aiuto per comprendere i vari passaggi algebrici per calcolare la funzione di trasferimento in regime sinusoidale con il metodo simbolico.
( ad esempio un quadripolo con resistenza in ingresso R1 e parallelo tra resistenza R2 e capacità 1 / jwC in uscita)

Z= R2 x 1 / JwC / R2 + 1 / jwC = R2 / 1+ jwCR questo passaggio e' ok ( parallelo )

successivamente si fa il rapporto uscita/ingresso = Vo (jw) / Vi (jw) = Z ( jw ) / Z ( jw )+ R1
quindi vado a sostituire e trovo R2 / 1+ jwCR2 / R2 / 1+jwCR + R1
a questo punto dovrei fare il MCM sopra e sotto ( qui mi perdo,non capisco bene come devo fare )
so che mi viene :
R2 / 1+jwCR2 / R2+R1+jwC R2R1 / 1+jwCR2
a questo punto per ottenere 1 al denominatore divido sopra e sotto per R1+R2
Scusatemi per la mia ignoranza, ma sto cercando di capire come arrivare alla formula finale :
R2 / R1 + R2 / 1+ jwC Rparallelo.
Grazie mille..
Avatar utente
Foto Utentemaurij
10 2

Messaggi: 15
Iscritto il: 30 mar 2013, 8:57

0
voti

[2] Re: Funzione di trasferimento passaggi matematici

Messaggioda Foto Utentemichper1 » 30 mar 2013, 16:38

Potresti per favore allegare lo schema elettrico e scrivere le formule matematiche in latex?
Avatar utente
Foto Utentemichper1
190 1 2 4
Frequentatore
Frequentatore

Messaggi: 114
Iscritto il: 19 mar 2013, 22:12
Località: Türin

0
voti

[3] Re: Funzione di trasferimento passaggi matematici

Messaggioda Foto Utentemaurij » 30 mar 2013, 17:13

[img]file:///C:/Users/Mauri/Pictures/Photo%20Stream/My%20Photo%20Stream/IMG_2209.JPG[/img]
[img]file:///C:/Users/Mauri/Pictures/Photo%20Stream/My%20Photo%20Stream/IMG_2210.JPG[/img]
Avatar utente
Foto Utentemaurij
10 2

Messaggi: 15
Iscritto il: 30 mar 2013, 8:57

0
voti

[4] Re: Funzione di trasferimento passaggi matematici

Messaggioda Foto Utentemichper1 » 30 mar 2013, 17:34

per allegare le immagini usa la funzione "invia allegato" che trovi sotto al box dove scrivi... Altrimenti non si vede nulla... :-)
Avatar utente
Foto Utentemichper1
190 1 2 4
Frequentatore
Frequentatore

Messaggi: 114
Iscritto il: 19 mar 2013, 22:12
Località: Türin

0
voti

[5] Re: Funzione di trasferimento passaggi matematici

Messaggioda Foto Utentemaurij » 30 mar 2013, 17:42

Scusami sono troppo indietro!!!
Allegati

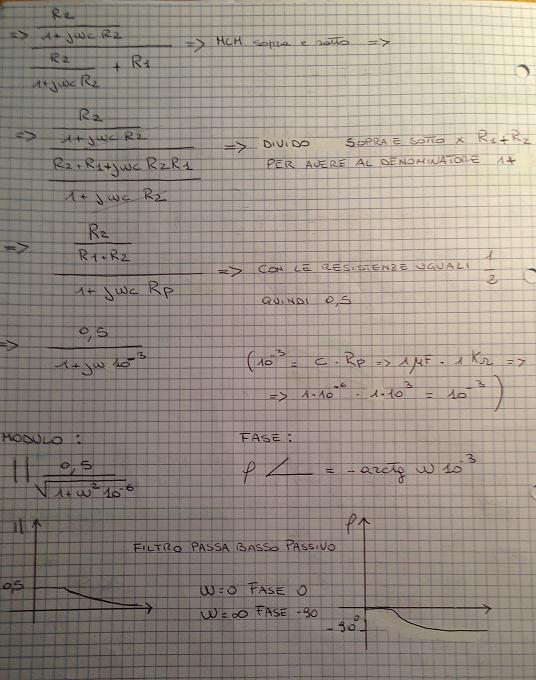

2 parte
1 parte
Avatar utente
Foto Utentemaurij
10 2

Messaggi: 15
Iscritto il: 30 mar 2013, 8:57

1
voti

[6] Re: Funzione di trasferimento passaggi matematici

Messaggioda Foto UtenteIsidoroKZ » 30 mar 2013, 17:43

Oppure meglio ancora allega il sorgente fidocadj dello schema (vedere Help) cosi` non solo si vede lo schema ma lo si puo` prendere, modificare... Guarda ad esempio questo messaggio viewtopic.php?f=1&t=43740&p=394230#p394230 per vedere come puo` essere piu` chiara una scrittura fatta bene.

Ad esempio ho preso il sorgente dello schema del messaggio e l'ho modificato in 20s

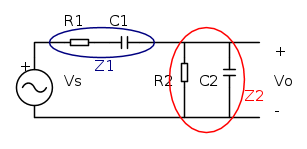

Per usare proficuamente un simulatore, bisogna sapere molta più elettronica di lui
Plug it in - it works better!
Il 555 sta all'elettronica come Arduino all'informatica! (entrambi loro malgrado)
Se volete risposte rispondete a tutte le mie domande
Avatar utente
Foto UtenteIsidoroKZ
103,8k 1 3 8
G.Master EY
G.Master EY

Messaggi: 18449
Iscritto il: 17 ott 2009, 0:00

0
voti

[7] Re: Funzione di trasferimento passaggi matematici

Messaggioda Foto Utentemichper1 » 30 mar 2013, 17:53

il fatto di dividere sopra e sotto per R1 + R2 è solo di aiuto per quanto riguarda la visualizzazione del polo della funzione di trasferimento. Allla fine è solo una questione di estetica più che altro. La funzione di trasferimento è comunque giusta senza fare il passaggio che hai illustrato.
O_/

PS: per fare l'MCM dato che hai una doppia frazione (una a numeratore e una a denominatore) gestiscile separatamente. A numeratore la frazione è già praticamente pronta ( c'è da fare solo la moltiplicazione di R2 per 1), a denominatore moltiplichi (1 + jwR2C) per R1 e poi sommi con R2 come una normale frazione. Alla fine noti che i denominatori della frazione che hai a numeratore e quella che hai a denominatore si possono semplificare e orrieni la funzione di trasferimento scritta in modo leggibile... :D
Ultima modifica di Foto Utentemichper1 il 30 mar 2013, 18:02, modificato 1 volta in totale.
Avatar utente
Foto Utentemichper1
190 1 2 4
Frequentatore
Frequentatore

Messaggi: 114
Iscritto il: 19 mar 2013, 22:12
Località: Türin

0
voti

[8] Re: Funzione di trasferimento passaggi matematici

Messaggioda Foto Utentemaurij » 30 mar 2013, 18:01

Ok sono d'accordo con te.
ma il mio problema è semplificare la formula, nel passaggio del MCM sopra e sotto non capisco come possa uscire la formula successiva.
avrei bisogno di capire come si svolge il passaggio.
Avatar utente
Foto Utentemaurij
10 2

Messaggi: 15
Iscritto il: 30 mar 2013, 8:57

0
voti

[9] Re: Funzione di trasferimento passaggi matematici

Messaggioda Foto Utentemichper1 » 30 mar 2013, 18:02

ho aggiunto una parte ora... scusa
Avatar utente
Foto Utentemichper1
190 1 2 4
Frequentatore
Frequentatore

Messaggi: 114
Iscritto il: 19 mar 2013, 22:12
Località: Türin

2
voti

[10] Re: Funzione di trasferimento passaggi matematici

Messaggioda Foto UtenteIsidoroKZ » 30 mar 2013, 18:03

Secondo me e` estremamente utile avere dei polinomi monici non solo per vedere il polo, ma anche il guadagno. Per le espressioni a bassa entropia, vedere qui
Per usare proficuamente un simulatore, bisogna sapere molta più elettronica di lui
Plug it in - it works better!
Il 555 sta all'elettronica come Arduino all'informatica! (entrambi loro malgrado)
Se volete risposte rispondete a tutte le mie domande
Avatar utente
Foto UtenteIsidoroKZ
103,8k 1 3 8
G.Master EY
G.Master EY

Messaggi: 18449
Iscritto il: 17 ott 2009, 0:00
