LT SPICE e i suoi componenti

[nannina9]

Buonasera a tutti,
è da stamattina che non riesco a capire una cosa.
Se utilizzo un componente( creato, quindi non esistente nella libreria spice) presente in un circuito, copiandolo e incollandolo su un altro circuito, la simulazione non va a buon fine.
Se invece il componente lo trasferisco nella cartella sym di spice e lo aggiungo con il simbolo add, la simulazione va bene? Non mi riesco a spiegare questa cosa.
Grazie e buona serata

[RenzoDF]

E' più che normale che tu non riesca a simulare, quando LTspice fa partire la simulazione va a cercare il simbolo nella directory standard del software e di conseguenza se non lo trova ti dà un errore e ti darebbe un errore anche se tu salvassi il file in una cartella separata, in quanto il file della rete che costruisci nell'editor del programma non contiene il simbolo stesso.

Due sono quindi le alternative: o ti salvi i simboli che tu costruisci o che recuperi in rete in una tua cartella dedicata, per esempio sotto ... \LTC\LTspiceIV\lib\sym\nannina9, oppure, come ti dicevo, salvi file .asc, file .asy ed eventuale file .lib di libreria in una cartella separata, dove meglio credi. In questo modo al run LTspice andrà a cercare il simbolo prima di tutto nella directory di partenza e, se lo trova lì, non va a cercarlo altrove.
Giusto una curiosità, LTspice può anche generare automaticamente un simbolo per un certo modello; se ad esempio apriamo la libreria dei triac ST, con un click destro sopra la riga

.subckt Triac_ST A K G PARAMS:

è possibile usare l'opzione Create Symbol per creare un simbolo base rettangolare con i terminali già definiti, che viene salvato automaticamente nella libreria

\LTC\LTspiceIV\lib\sym\AutoGenerated

NB ovviamente sempre e soltanto se Windows ti da il permesso di scrivere in questa zona.

[nannina9]

Grazie,
però ancora sussiste un problema, nel file zip che mi hai trasmesso che per completezza ti allego, quando scarico tutto il contenuto in una cartella a parte, in essa sono contenuti il file .asc, .lib e il . asy, ma aprendo il .asc, e facendo il run la simulazione non va a buon fine, come si spiega?


Buona giornata!

[RenzoDF]

... quando scarico tutto il contenuto in una cartella a parte, in essa sono contenuti il file .asc, .lib e il . asy, ...

Perfetto, proprio così si fa!

... ma aprendo il .asc, e facendo il run la simulazione non va a buon fine, come si spiega?

Si spiega semplicemente col fatto che predico bene e razzolo male ... ovvero sono andato a modificare il mio simbolo TRIAC presente nella directory di LTspice.

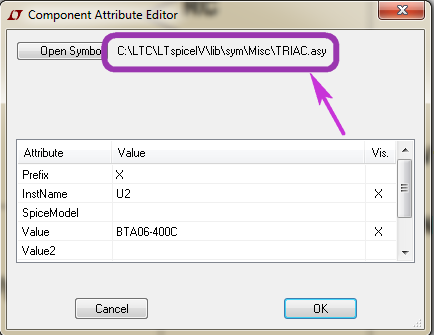

Tanto per tagliare la testa al toro, ti suggerisco un metodo infallibile (spero ): se hai o comunque ipotizzi problemi per i simboli usati nella simulazione (per es. definizione errata dei terminali rispetto a quelli della libreria), è necessario controllare il Percorso attravero l'apertura della finestra del Component Attribute Editor ottenibile con un click-destro sullo stesso, nel nostro caso, avremo

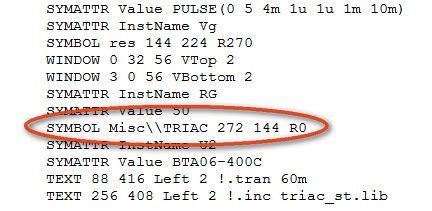

purtroppo LTspice non permette di selezionare un percorso diverso usando il pulsante Open Symbol e quindi, se il percorso non è quello da noi desiderato, come avviene per il nostro caso particolare, tutto sommato, il metodo migliore ovvero più sicuro è quello di aprire il file .asc per andare ad imporre un diverso Percorso; nel nostro caso per esempio, aprendolo con un qualsiasi editor, diciamo WordPad (evita Notepad), avremo infatti che la riga incriminata


"punta" alla cartella Misc del percorso standard di LTspice, mentre noi vogliamo sia usata la versione TRIAC2 salvata nella nostra cartella.

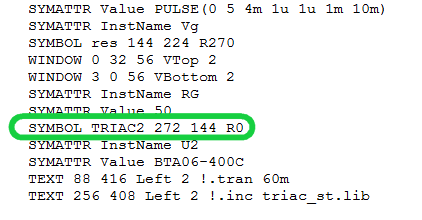

Non servirà far altro che modificare nel seguente modo,


per far si che LTspice vada a prendersi il TRIAC2.asy nella cartella dedicata al progetto nella quale si trova il file .asc caricato per la simulazione.

Lascio a te provare il "metodo"; dimmi se funziona.

[nannina9]

Caro RenzoDF,
complimenti sei molto informato... Il problema era proprio quello :)
Grazie mille
Buona giornataaa
