[1] cancello a motori battenti nice a6f chiude ma non apre

Messaggioda Foto Utentecalmo » 1 nov 2015, 19:04

salve
sono 10 anni che possiedo un cancello a motori battenti composto da una centrale nice serie A6F, che pilota due motori a battenti della KEY tensione 230V AC.

L'azionamento è del tipo passo-passo.

IL cancello ha sempre fuznionato perfettamente per 10 anni ora però inizia a dare questo problema:

se schiaccio il pulsante sul telecomando e/o giro la chiave manuale, i motori riescono a chiudere il cancello, ma una volta chiuso, non c'è più modo di aprirlo, il telecomando e/o la chiave non riescono a far partire la procedura di apertura, a questo punto sono costretto tutte le volte a sbloccare i motori ed aprirlo manualmente (le fotocellule sembrano funzionare correttamente).

Ho provato a scollegare i due motori dalla centrale, e applicando direttamente la 230V ai morsetti di entrambi (morsetti comune, apertura, chiusura) , rilevo che riescono sia a chiudere che ad aprire le loro ante di cancello.

Se i motori funzionano sia in apertura che in chiusura immagino non ci siano problemi relativi ai condensatori, o sbaglio ???

Dove potrebbe risiedere allora il problema ? nella centrale ? forse il relè di apertura ? qualche sovratensione ?

la parola agli esperti
Avatar utente
Foto Utentecalmo
238 2 5
Frequentatore
Frequentatore

Messaggi: 283
Iscritto il: 3 ott 2007, 12:55

0
voti

[2] Re: cancello a motori battenti nice a6f chiude ma non apre

Messaggioda Foto Utentesorecaro » 1 nov 2015, 20:25

La centralina ha un encoder oppure finecorsa di apertura e chiusura ?
Avatar utente
Foto Utentesorecaro
36 3 7
Frequentatore
Frequentatore

Messaggi: 233
Iscritto il: 26 feb 2013, 19:30

0
voti

[3] Re: cancello a motori battenti nice a6f chiude ma non apre

Messaggioda Foto UtenteSerTom » 1 nov 2015, 20:55

Ma quando dai l'impulso per aprire, senti i relè scattare ?
Il lampeggiante si accende ?
Sono accesi i led degli ingressi ALT, FOTO e FOTO1 ?

Per : sorecaro, niente encoder ne finecorsa.

Bye O_/ Ser.Tom
Avatar utente
Foto UtenteSerTom
4.199 1 4 8
Expert EY
Expert EY

Messaggi: 1956
Iscritto il: 18 mag 2012, 9:57

0
voti

[4] Re: cancello a motori battenti nice a6f chiude ma non apre

Messaggioda Foto Utentecalmo » 2 nov 2015, 9:35

allora in questo modello di centrale non ci sono dei finecorsaelettrici, sui motori a vite ci sono dei dei blocchi meccanici a fine corsa, quando attivo il telecomando sento i rele' che attaccano e subito dopo staccano, gli ingressi foto e alt hanno i led accesi e quindi sembra tutto ok, il lampeggiante a volte si accende e a volte no, ma sono anni che il lampeggiante ha dei problemi ultimamente rimaneva la luce fissa e non lampeggiava neanche più.
Il modulo radio è staccato dalla centrale si tratta di un dispositivo r04 flox2r, e se si schiaccia il telecomando il relè a bordo senzo che si attiva e in effetti permette la chiusura del canello ma per l'apertura niente da fare.
che siano i condensatori ? ma possibile su entrambi i motori ?
Avatar utente
Foto Utentecalmo
238 2 5
Frequentatore
Frequentatore

Messaggi: 283
Iscritto il: 3 ott 2007, 12:55

0
voti

[5] Re: cancello a motori battenti nice a6f chiude ma non apre

Messaggioda Foto UtenteWALTERmwp » 2 nov 2015, 13:15

Ciao Foto Utentecalmo, nella fase di chiusura, se intercetti una delle due fotocellule, la movimentazione si arresta ?

Saluti
W - U.H.F.
Avatar utente
Foto UtenteWALTERmwp
22,1k 4 8 13
G.Master EY
G.Master EY

Messaggi: 6371
Iscritto il: 17 lug 2010, 18:42
Località: le 4 del mattino

0
voti

[6] Re: cancello a motori battenti nice a6f chiude ma non apre

Messaggioda Foto UtenteSerTom » 2 nov 2015, 13:32

Direi di escludere i condensatori, non funzionerebbe neppure la chiusura.
Verifica comunque se in chiusura la forza dei motori è adeguata.

Nella scheda ci sono 3 relè, 2 vicini: uno è quello di marcia e si deve attivare all'inizio della manovra e disattivare alla fine; l'altro è quello che fa apre/chiude. Dovrebbe attivarsi solo in chiude.
Il terzo è quello dello spunto, dovrebbe commutare poco dopo la partenza, sia in apre che in chiude.

Verifica se accade quanto ho descritto

Bye O_/ Ser.Tom
Avatar utente
Foto UtenteSerTom
4.199 1 4 8
Expert EY
Expert EY

Messaggi: 1956
Iscritto il: 18 mag 2012, 9:57

0
voti

[7] Re: cancello a motori battenti nice a6f chiude ma non apre

Messaggioda Foto Utentecalmo » 2 nov 2015, 18:02

allora le fotocellule funzionano, infatti se faccio partire la chiusura del cancello e passo davanti alle fotocellule la manovra di chiusura si arresta, il fatto è che a distanza di poco dovrebbe poi partire la procedura di apertura per riportare le ante del cancello alla posizione iniziale, ma questo non accade.

i tre relè funzionano, nel senso che quello di spunto parte e si stacca quasi subito gli altri due è difficile capire come funzionano perché le manovre sono molto rapide, ad ogni modo entrambi fanno chiudere e/o aprire i relativi contatti, per cui escludo eventuali bobine bruciate altrimenti non sarebbero partiti per niente.

la forza è sempre stata impostata al 60% e ho provato ad impostarla anche al 100% ma niente da fare, la chiusura non la fa.

il lampegiante adesso non funziona più per niente la spia luminosa manco si accende più, probabilmente è partita del tutto la sua scheda a bordo ma quella sarebbe la meno.

a questo punto non saprei che fare

esiste per caso una procedura di reset generale per questa centrale ? io nella guida non sono riuscito a trovare niente

altri consigli
Avatar utente
Foto Utentecalmo
238 2 5
Frequentatore
Frequentatore

Messaggi: 283
Iscritto il: 3 ott 2007, 12:55

0
voti

[8] Re: cancello a motori battenti nice a6f chiude ma non apre

Messaggioda Foto UtenteSerTom » 2 nov 2015, 19:08

calmo ha scritto:... la manovra di chiusura si arresta, il fatto è che a distanza di poco dovrebbe poi partire la procedura di apertura per riportare le ante del cancello alla posizione iniziale, ma questo non accade.

Questo farebbe pensare ad un problema al relè Apre/Chiude.

calmo ha scritto:... gli altri due è difficile capire come funzionano perché le manovre sono molto rapide

Almeno nella manovra che funziona (chiude) la situazione dovrebbe essere stabile per tutta la manovra e ad occhio entrambe i 2 relè dovrebbero essere attivi, stabilmente dall'inizio alla fine. Confermi ?

Dici che nella manovra che non va i relè commutano rapidamente ... osservi cali di tensione sui 24 V (i led sugli ingressi si abbassano di luminosità) ?
Se non ricordo male, sulla scheda c'è un led di nome OK. Quando dai corrente alla centrale quel led dovrebbe lampeggiare molto velocemente per 1-2s (fase di inizializzazione) per poi iniziare a lampeggiare lentamente (funzionamento normale). Vedi forse questo tipo di lampeggio veloce anche quando dovrebbe partire la manovra di apre ?

Quella centrale non ha un reset perché non ha niente di memorizzato. Tutte le impostazioni e le regolazioni vengono fatte attraverso i trimmer ed i Dip-Switch sulla scheda.

Bye O_/ Ser.Tom
Avatar utente
Foto UtenteSerTom
4.199 1 4 8
Expert EY
Expert EY

Messaggi: 1956
Iscritto il: 18 mag 2012, 9:57

0
voti

[9] Re: cancello a motori battenti nice a6f chiude ma non apre

Messaggioda Foto Utentecalmo » 2 nov 2015, 19:31

ora sinceramente non sono davanti alla scheda ogni volta devo aprirla e chiuderla per fare queste prove, ma il succo quale dovrebbe essere ? ipotizzi un problema su trasformatore ?
Avatar utente
Foto Utentecalmo
238 2 5
Frequentatore
Frequentatore

Messaggi: 283
Iscritto il: 3 ott 2007, 12:55

0
voti

[10] Re: cancello a motori battenti nice a6f chiude ma non apre

Messaggioda Foto UtenteSerTom » 2 nov 2015, 19:39

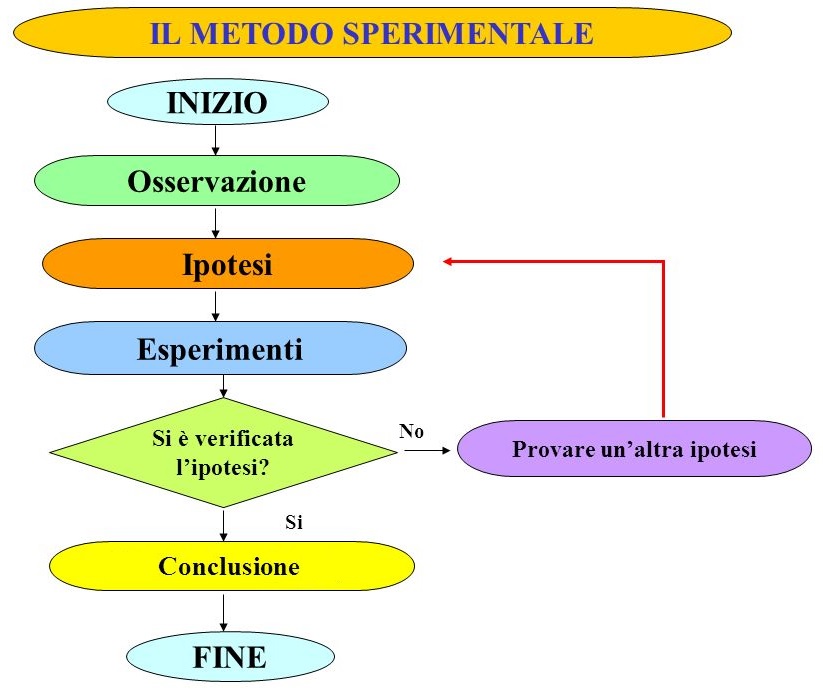

Il metodo sperimentale.jpg
