[1] Analisi moduli fotovoltaici con Termocamera

Messaggioda Foto UtenteGioArca67 » 21 mar 2023, 13:05

Qualche giorno fa ho fatto un'analisi di un impianto con una termocamera.
Allego un paio di foto esplicative che magari potranno essere di interesse per i partecipanti al forum.
Sono pannelli da 230W del 2010 installati in stringhe da 18 moduli l'una

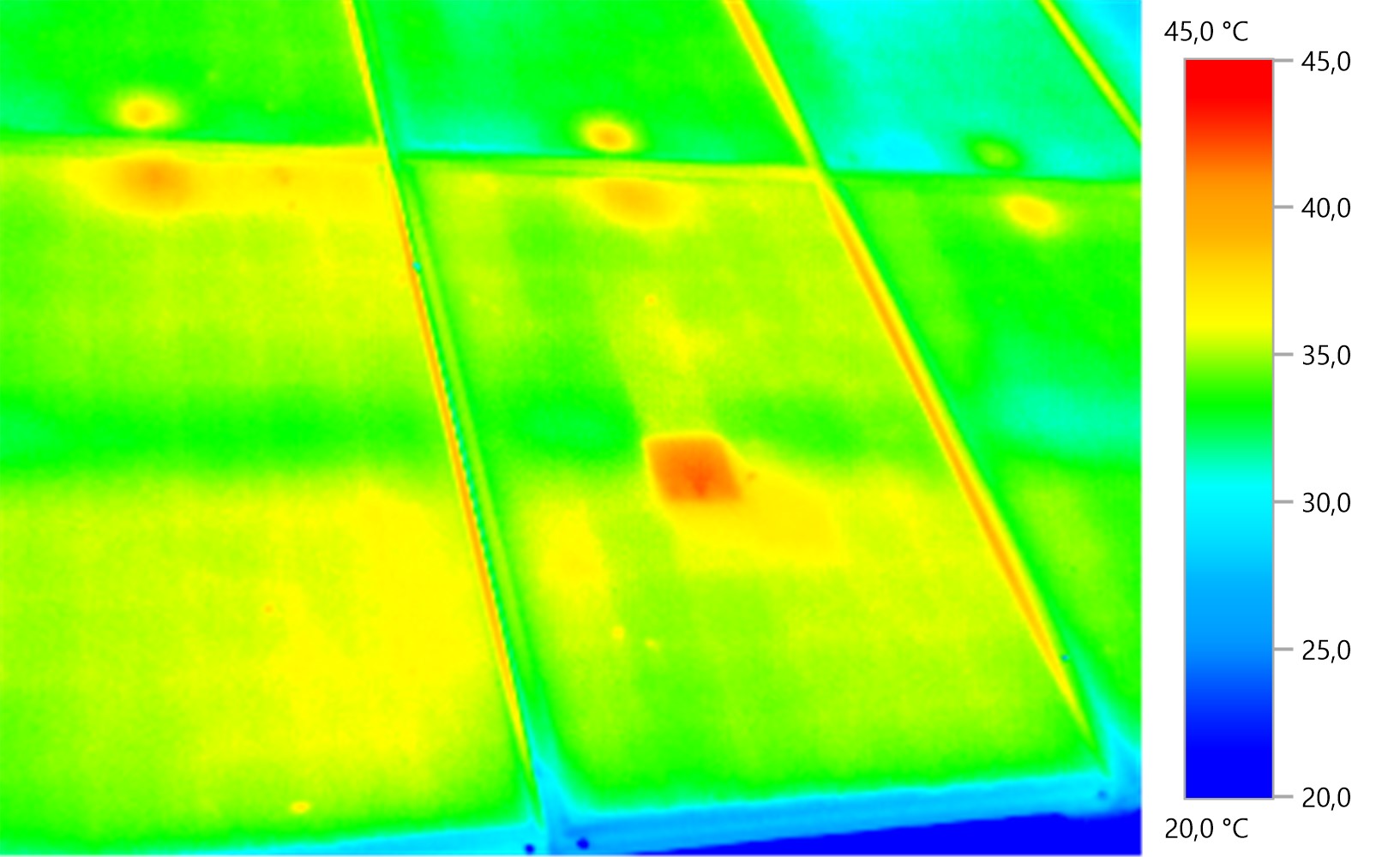

Questa una cella guasta di una stringa in funzione, la produzione generale non è praticamente affetta dal problema:
Cella Guasta

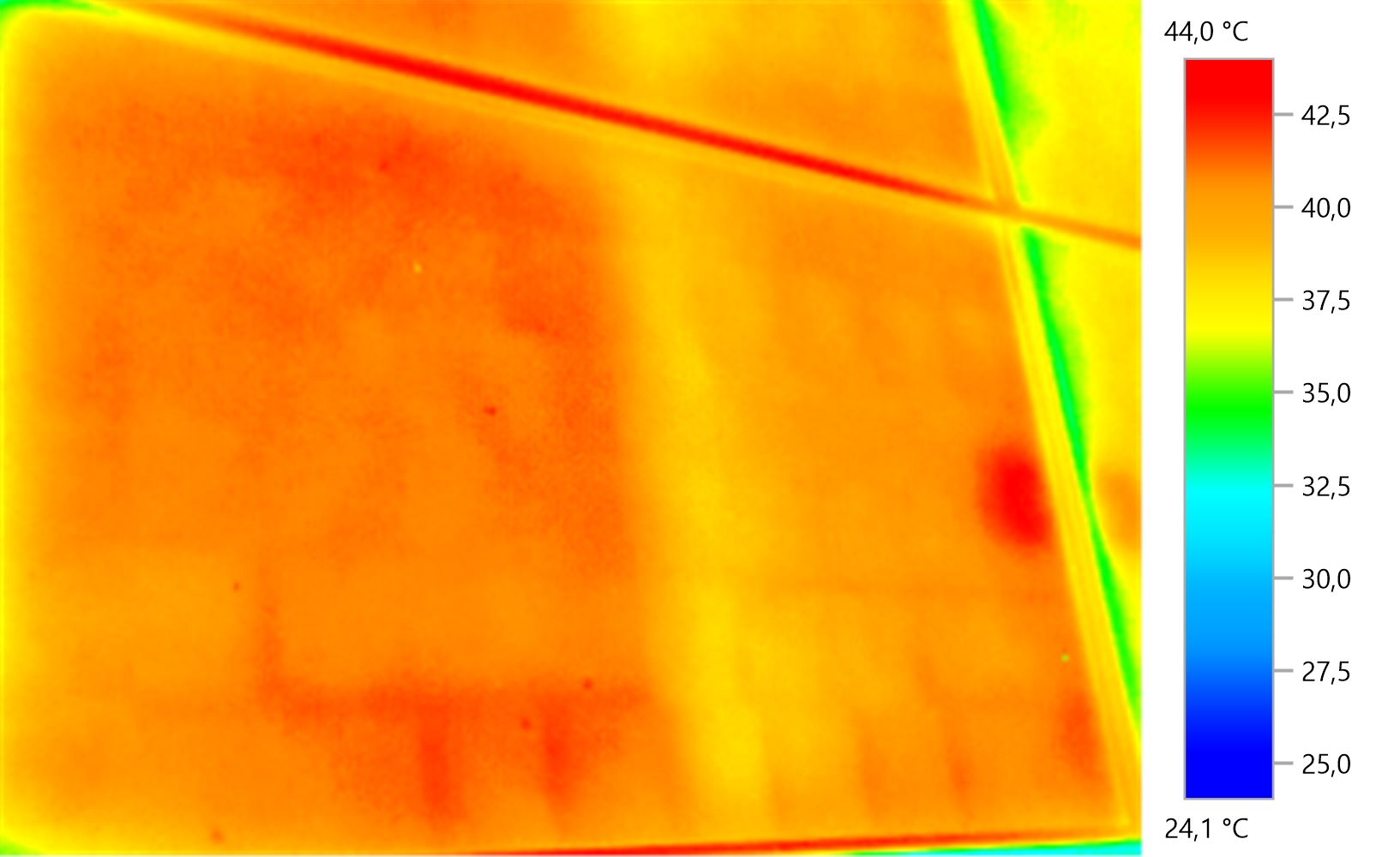

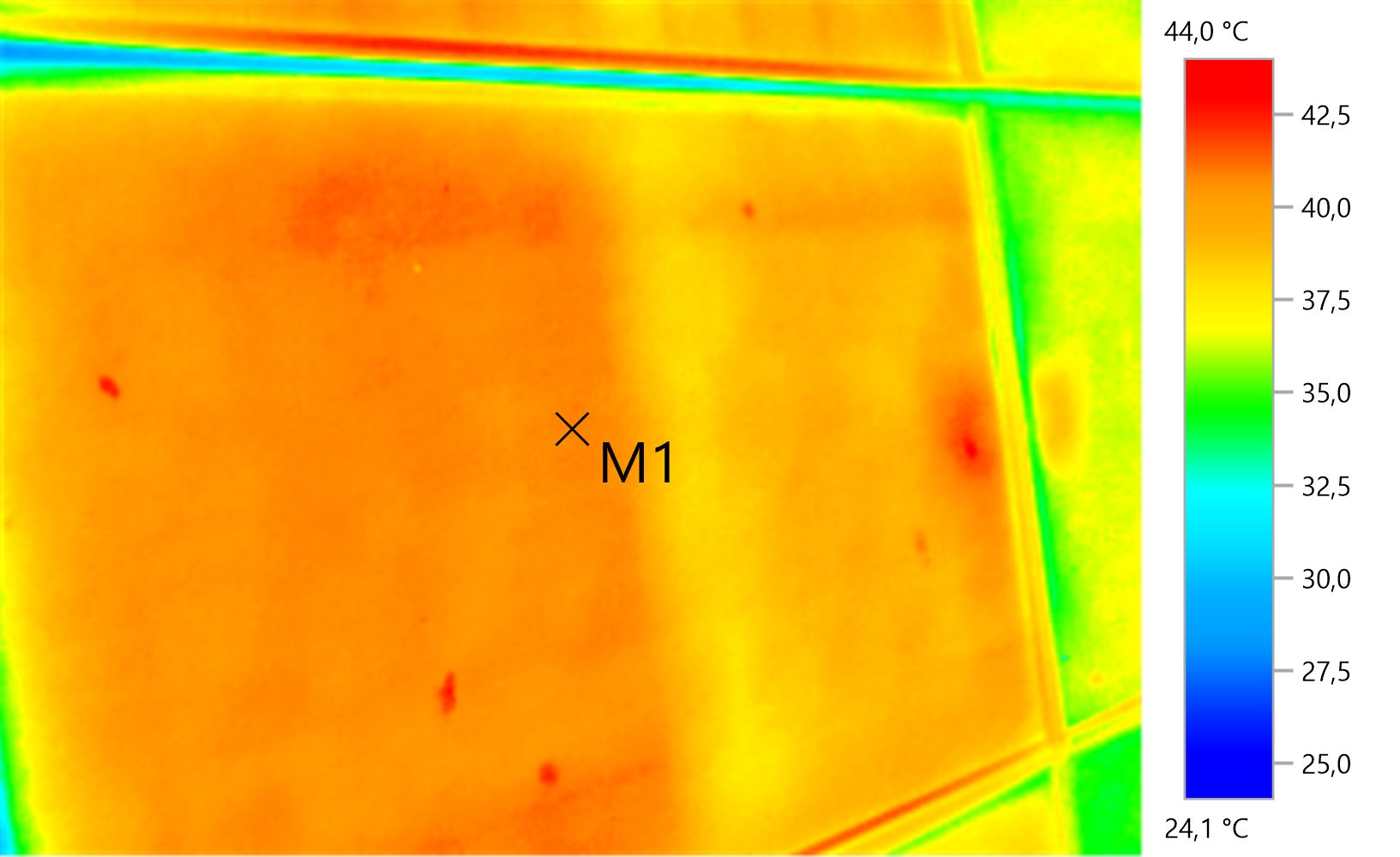

Questi invece gli effetti degli escrementi di uccelli: surriscaldamenti localizzati proprio sotto gli escrementi dove la radiazione solare è schermata
Effetto Guano (IR)

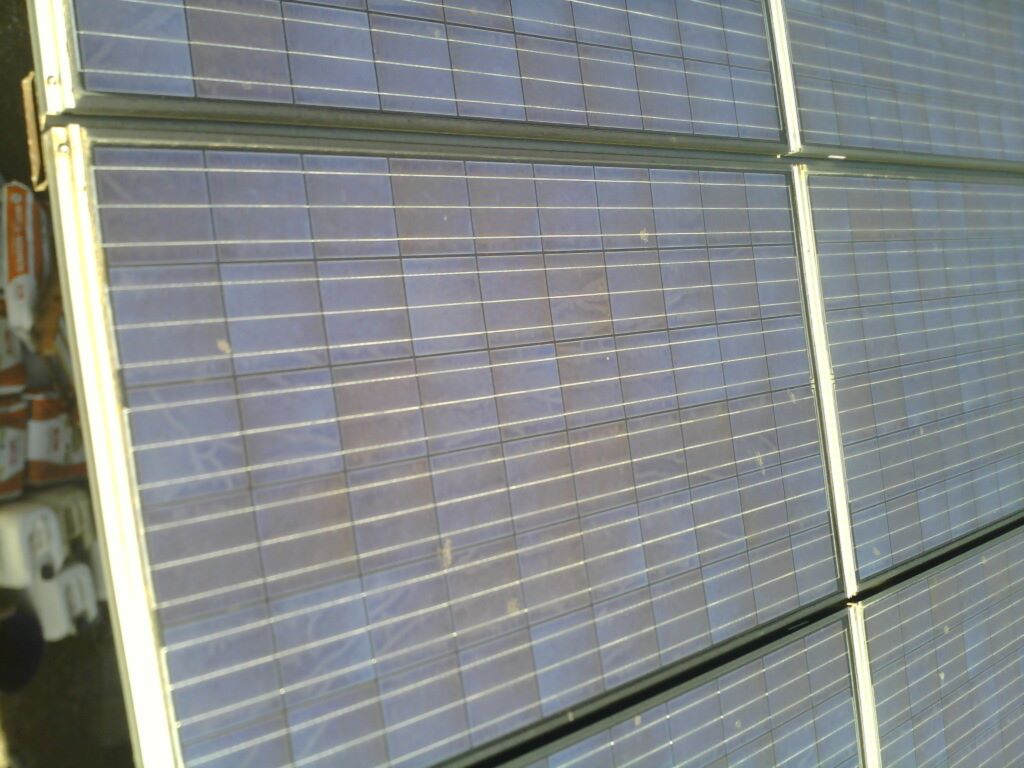

questa la stessa porzione nel visibile:
Effetto Guano (VIS)

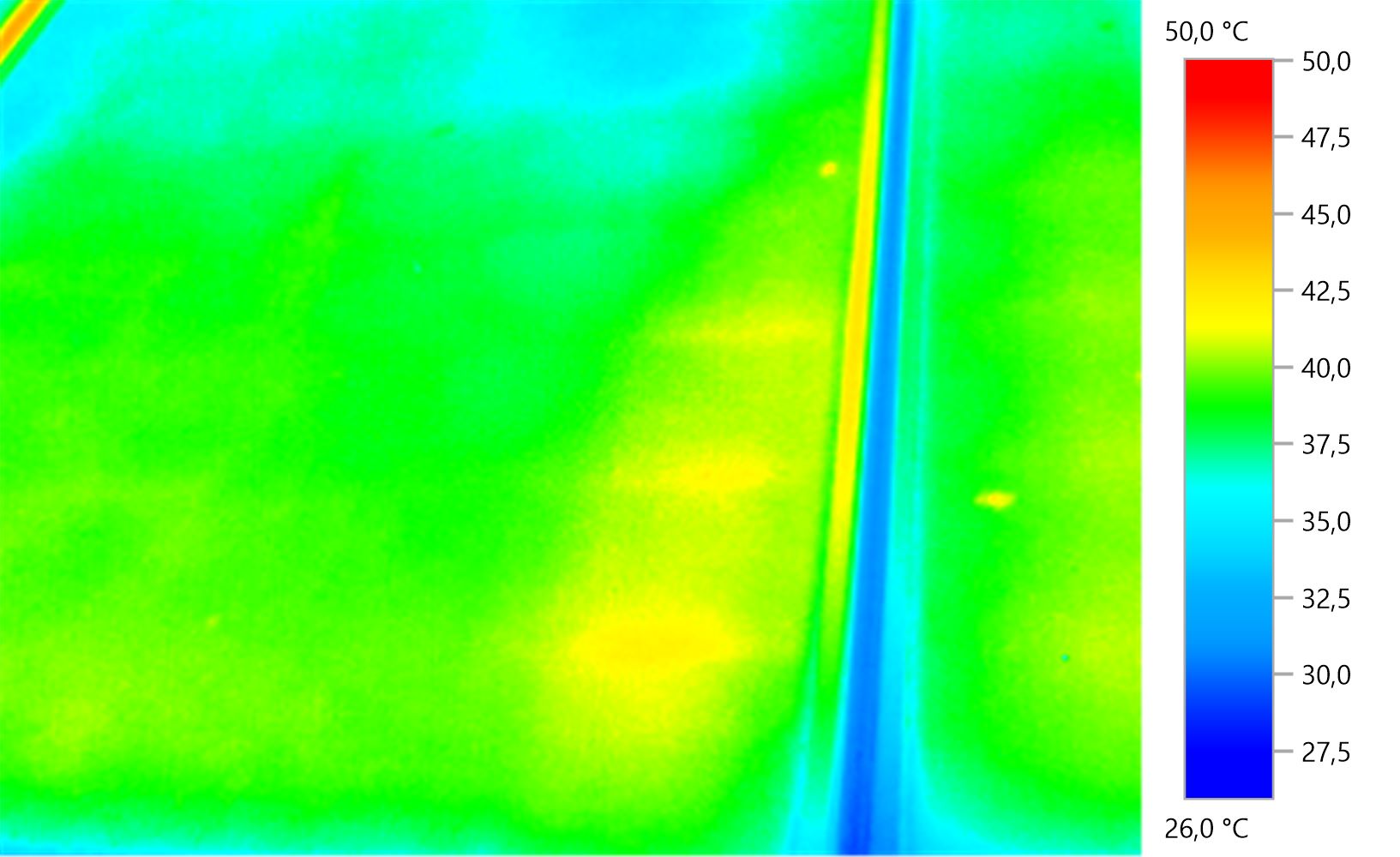

I pannelli sono sopra una struttura metallica (pensilina) ed è interessante che dove è presente un longherone metallico (trasversale rispetto al pannello) appare una temperatura più bassa:
Effetto Supporti Metallici

lo stesso fenomeno si riscontra anche nelle foto precedenti.

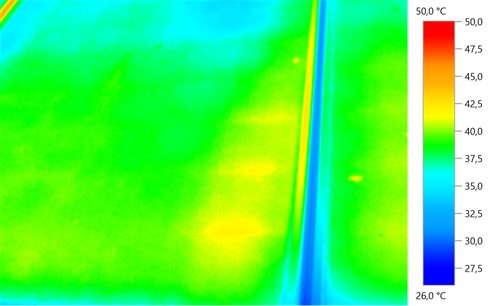

Qui invece delle probabili saldature difettose di 3 celle:
Probabili Saldature Celle Rovinate


Note generali.
Si nota nelle varie foto la posizione della scatola di giunzione (sembra una cella rovinata a metà del lato corto in prossimità del bordo, ma non lo è); nella prima foto si distinguono bene le 6 scatole di giunzione, i pannelli superiori sono messi sotto sopra.
Le temperature dei pannelli delle file superiori (vedi prima foto) non sono minori di quelle dei pannelli della fila inferiore: è l'effetto della riflessione del cielo (freddo) sul vetro dei pannelli, è un tipico effetto se la termocamera punta i pannelli con un angolo maggiore di circa 30° rispetto alla perpendicolare.
Nel caso di specie vi sono 3 file orizzontali e inquadrandole tutte quella superiore appariva molto fredda.
Avatar utente
Foto UtenteGioArca67
3.799 4 5 9
Master
Master

Messaggi: 3713
Iscritto il: 12 mar 2021, 9:36

0
voti

[2] Re: Analisi moduli fotovoltaici con Termocamera

Messaggioda Foto UtenteBaldo199 » 21 mar 2023, 16:41

Ottimo approfondimento. :ok: :ok:
Avatar utente
Foto UtenteBaldo199
3 2

Messaggi: 39
Iscritto il: 28 set 2021, 15:29

0
voti

[3] Re: Analisi moduli fotovoltaici con Termocamera

Messaggioda Foto UtenteFedro » 22 mar 2023, 12:17

Davvero interessate, grazie.
Avatar utente
Foto UtenteFedro
25 2

Messaggi: 25
Iscritto il: 5 lug 2016, 12:53

0
voti

[4] Re: Analisi moduli fotovoltaici con Termocamera

Messaggioda Foto Utentearabofenice » 18 set 2023, 13:38

Può dirmi il modello della termocamera utilizzata?
Avatar utente
Foto Utentearabofenice
225 1 3 6
Frequentatore
Frequentatore

Messaggi: 263
Iscritto il: 1 feb 2012, 16:56

0
voti

[5] Re: Analisi moduli fotovoltaici con Termocamera

Messaggioda Foto UtenteGioArca67 » 18 set 2023, 14:40

Testo 872
Avatar utente
Foto UtenteGioArca67
3.799 4 5 9
Master
Master

Messaggi: 3713
Iscritto il: 12 mar 2021, 9:36

0
voti

[6] Re: Analisi moduli fotovoltaici con Termocamera

Messaggioda Foto Utentearabofenice » 18 set 2023, 16:36

grazie :-)
