Circuito LED banalissimo per voi esperti!

[manhunt]

Ciao a tutti! ho un problema:

c'è questo circuito che in origine con 3 pile stilo faceva accendere e spegnere piano piano e alternatamente 3 led;

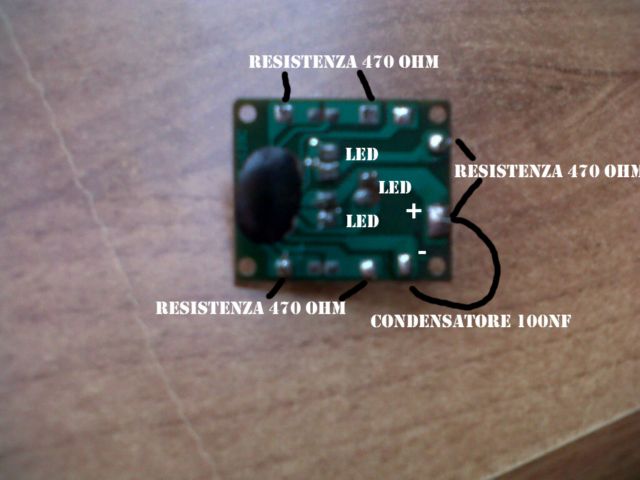

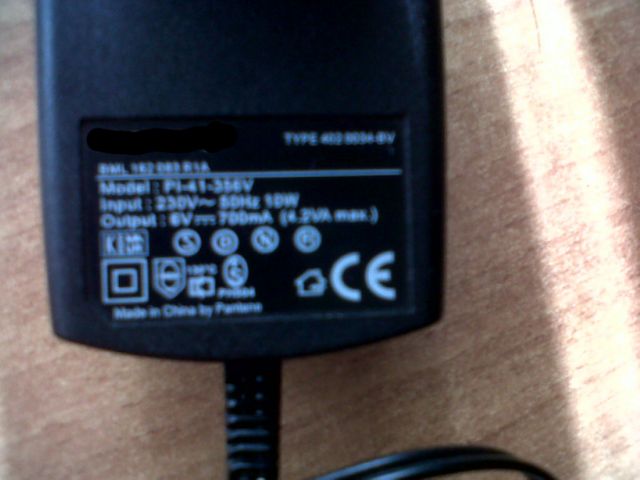

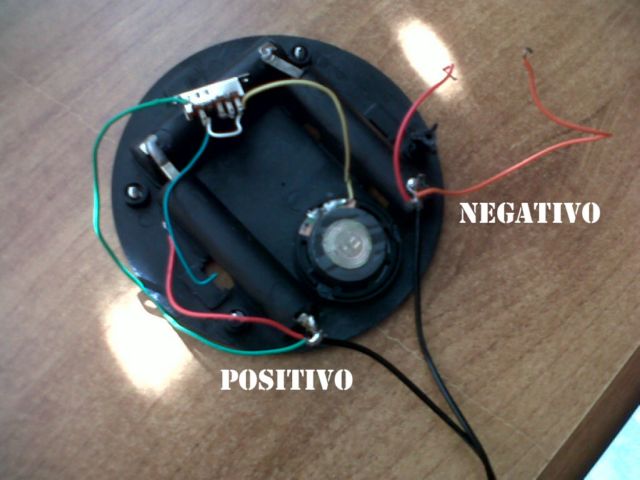

mio padre ha sostituito le pile con un adattatore per poterlo attaccare alla corrente, ma nel frattempo si sono bruciati molti pezzi quindi mi sono comprato 3 led 3 resistenze e un condensatore, ma non capisco come montarli insieme! ho tentato in vari modi ma niente...prima se ne accendeva uno poi due poi niente, e non sono bruciati! voi sapreste come fare? vi posto le immagini per chiarezza!
scusate la domanda strana




[manhunt]

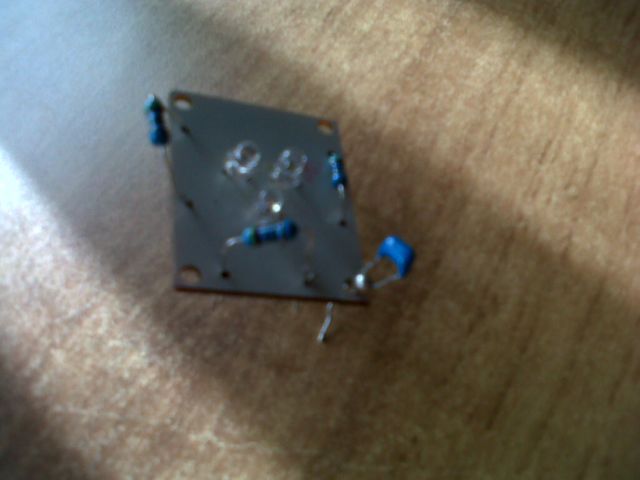

ah, e questo è il "sopra" del circuito!


[alev]

Ho ridotto le dimensioni delle immagini, erano inguardabili perché troppo grandi (bastava fare anteprima per accorgersene).

Venendo alla questione tecnica, il circuito in questione non ha solo le componenti che hai elencato ed evidenziato nell'immagine, infatti c'è anche un circuito integrato (la "macchia" nera sulla sinistra della basetta) che serve a gestire l'accensione dei led secondo la modalità prevista.

A mio parere, quel circuito non è riparabile.

[manhunt]

grazie della risposta; delle immagini me ne ero accorto ma non ho guardato come ridimensionarle, e si, mi son dimenticato della "macchia nera". Ma in che senso crede che non si possa riparare? devo solo collegare i vari cavi e pezzi insieme...anche perché si accendono e spengono i led, ma devo trovare il modo per farli accendere e spegnere tutti e tre..intendo che quel circuito integrato funziona ancora; sono io che devo capire come collegare tutto i resto!

ps: credo che si sia bruciato l'altoparlante per la musichetta, e per quanto riguarda l'interruttore fa niente; va bene anche che stia sempre acceso..

[alev]

Se vuoi provare a sostituire i componenti di cui disponi, fai pure, ti serve solo imparare a dissaldare e saldare, in rete si trovano moltissime guide, alcune fatte anche bene.

Io credo che non si possa riparare perché non conoscendo la sigla di quel circuito integrato la vedo dura; tuttavia, altri più esperti di me, potrebbero avere le idee più chiare in merito.

[manhunt]

il problema è come saldare le componenti!..ma intendeva che le serve la sigla per sapere dove vanno collegati i vari pezzi?

ps: leggo un "-129c"...non ho idea se possa o meno servire..

[simo85]

quel circuito integrato funziona ancora; sono io che devo capire come collegare tutto i resto!

Se hai conoscenze in elettronica non è semplice, se non ce le hai diciamo che è quasi certo che il circuito non funzioni più.
La "macchia nera" potrebbe essere un transistore o chissà cosa, e non si sà niente su di lui.
Lascia quel circuito così com'è, fai prima a farne uno nuovo.

Ciao.

[manhunt]

scusate ma io non capisco proprio non basta sapere dove collegare i vari pezzi per farlo risorgere??
rifare il circuito...non saprei comunque come dovrebbe essere composto..

[simo85]

non basta sapere dove collegare i vari pezzi per farlo risorgere??

Cerca di spiegarti meglio. Hai detto che il circuito funziona ed ora dici che lo vuoi fare risorgere?

[simo85]

Se ne vuoi fare uno nuovo spiega cosa vuoi fare e poi si pensa ad una soluzione.
