Piedinatura modulo IR

[sottaceto]

Salve a tutti!
Tempo fa prima di gettare un vecchio mouse a pallina ho prelevato il suo modulo IR.
Ora vorrei riutilizzarlo ma non conosco la piedinatura. Qualcuno di voi saprebbe aiutarmi?

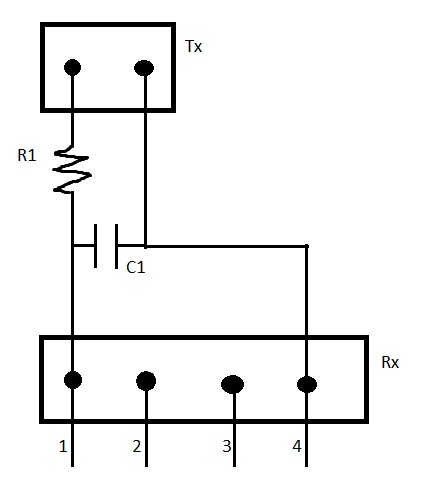

Ho allegato lo schema del circuito (scusatemi la grafica ma l'ho fatto al volo con paint) e ho numerato le uscite disponibili.

Immagino che la 1 e la 4 siano l'alimentazione. Quello che non mi è chiaro è la doppia uscita del Rx (me ne aspettavo una sola come ad esempio nei moduli TSOP)..



PS: Scusate volevo postarlo in "elettronica generale" ma ho letto male.


[simo85]

Lo schema lo potevi fare con Fidocad invece di sudare sette camicie con Paint

Venendo al punto: cosa c'è scritto sul modulo? Sigla del componente? È una questione di vitale importanza..

La sigla serve ovviamente per sapere di che componete si tratta e cercarne il datasheet.

Ciao.

[sottaceto]

Wow carino questo fidocad, non lo conoscevo.. e ho letto solo ora fra le regole che è obbligatorio usarlo per postare gli schemi! Spiacente.

comunque sulla plastica del contenitore del Tx/Rx c'è scritto solo "S038" mentre sul rettangolino di silicio dove è saldato c'è scritto "1994V0" ma non ho trovato datasheet a riguardo. Forse faccio prima a cestinarlo!
