[31] Re: Circuito di ricarica batteria al piombo

Messaggioda Foto Utentecrovax » 4 dic 2013, 19:52

Il mio completamente scariche si riferisce al fatto che nn sono più capaci di alimentare i miei dispositivi :D

Si si, ho usato un lm317 in configurazione standard con una resistenza e un paio di condensatori..

Avatar utente
Foto Utentemarco438
37,1k 7 11 13
-EY Legend-
-EY Legend-
Messaggi: 16323
Iscritto il: 24 mar 2010, 14:09
Località: Versilia
0
voti

[32] Re: Circuito di ricarica batteria al piombo

Messaggioda Foto Utentemarco438 » 4 dic 2013, 20:31

crovax ha scritto:
Si si, ho usato un lm317 in configurazione standard con una resistenza e un paio di condensatori..

Non hai risposto esaurientemente alla domanda di Federico; si puo' vedere uno schema?
marco

Avatar utente
Foto Utentecrovax
401 3 5 7
Sostenitore
Sostenitore
Messaggi: 1068
Iscritto il: 3 mar 2011, 19:50
Località: Catania
Contatta:
0
voti

[33] Re: Circuito di ricarica batteria al piombo

Messaggioda Foto Utentecrovax » 5 dic 2013, 11:31

marco438 ha scritto:Non hai risposto esaurientemente alla domanda di Federico; si puo' vedere uno schema?

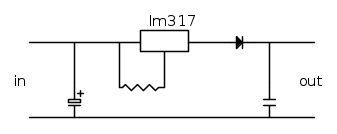

Eccolo:
