Ritardare segnale in uscita

[maxs84]

Provo a rispondere alla tue domande ma non credo che risuciro' ad essere esauriente.

@elfo che ne pensi della modifica fatta al tuo schema?

Schema modificato con la bobina appesa al +12 V

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Nello schema c'è un errore: invertire le polarità del diodo in parallelo alla bobina !!!

Procedo?

[g.schgor]

Ecco lo schema della simulazione:

Rtit2s - Copia.gif (4.48 KiB) Osservato 3786 volte

Per la taratura dei ritardi (1-4 s) ci sono due trimmer

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

[maxs84]

Per la taratura dei ritardi (1-4 s) ci sono due trimmer

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Intanto grazie 1000... ma non capisco bene lo schema:
trimer + resistenza in serie?
Con questo schema posso differenziare i ritardi di apertura e chiusura?
Per farlo funzionare in auto con tensioni comunque più alte di 12v nominali, occorre altro?

Grazie.

[Etemenanki]

Le resistenze in serie ai trimmer limitano l'escursione di valore fra quello della resistenza e quello resistenza piu trimmer, e' normale, mentre devi mettere comunque la R da 22 ohm, il condensatore e lo zener che ti aveva disegnato prima, anche se nel nuovo schema non li ha riportati

[maxs84]

Va bene grazie.

[g.schgor]

Sì, si possono impostare tempi diversi per il fronte di salita
e quello di discesa, ma bisogna trovare la giusta combinazione
fra i 2 trimmer. Vedrò di chiarire come, ma sarebbe più f acile
usare un simulatore.

[maxs84]

Considera che il segnale di attivazione non è un'onda quandra ma un segnale che di solito rimane alto per diverso tempo... senza variazioni...

[MarcoD]

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

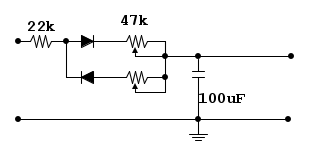

Puoi anche farlo come sopra, servono due diodi in più, ma tempo salita e tempo ritardo sono svincolati fra loro.

Attendiamo, che monti qualcosa e che ne pubblichi una immagine .


La resistenza in verticale serve solo ad assicurare che l'ingresso vada a zero volt con interruttore aperto. Se c'è già un carico è inutile.

[stefanopc]

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Anche io avrei fatto coi diodi cosi i due ritardi si regolano in modo indipendente.
Da verificare se i tempi vanno bene e se in ingresso la tensione va effettivamente a 0V quando è Off.
ciao

[BrunoValente]

Sposterei in ingresso (tra il primo resistore e i diodi) la porta intermedia, quella che ora è a valle dei gruppi RC, così si assicura l'escursione a bassa impedenza da 0V a Vcc e viceversa al segnale che pilota i diodi e inoltre, visto che le porte hanno isteresi, si ripulisce il segnale di ingresso dall'eventuale rumore.
