schematici in latex

[dadduni]

salve a tutti,
sto scrivendo la tesi e devo disegnare vari schematici da inserire nel documento latex.
Dovrebbero essere preferibilmente in grafica vettoriale e con la possibilità di spaziare con pedici apici e simbologia varia.
Ho una certa dimistichezza con fidocadj ma non riesco a mettere pedici e apici nei nomi dei componenti (forse sono solo scarso io).
Nei lavori ufficiali nei documenti e nelle pubblicazioni che schematic editor si usa?

Davide

[rugweri]

Io solitamente faccio i disegni in Fidocad, poi li importo su Paint ( ) e gli metto i simboli opportuni, che genero su HostMath e recupero tramite screenshot... è un po' macchinoso, ma i risultati sono ottimi

[dadduni]

ma ottieni un bitmap che se poco poco lo zoommi guardi i pixelloni uno affianco all'altro

[rugweri]

E tu non zoomarlo
Fai in partenza immagini ad elevata risoluzione, così non hai il problema

[DrCox]

Gli schemi elettrici che includo nelle pubblicazioni solitamente li faccio con Inkscape oppure con IPE

Paint non si può sentire, dai

[rugweri]

Paint non si può sentire, dai

...Ma io faccio solo robetta per i miei appunti, di solito

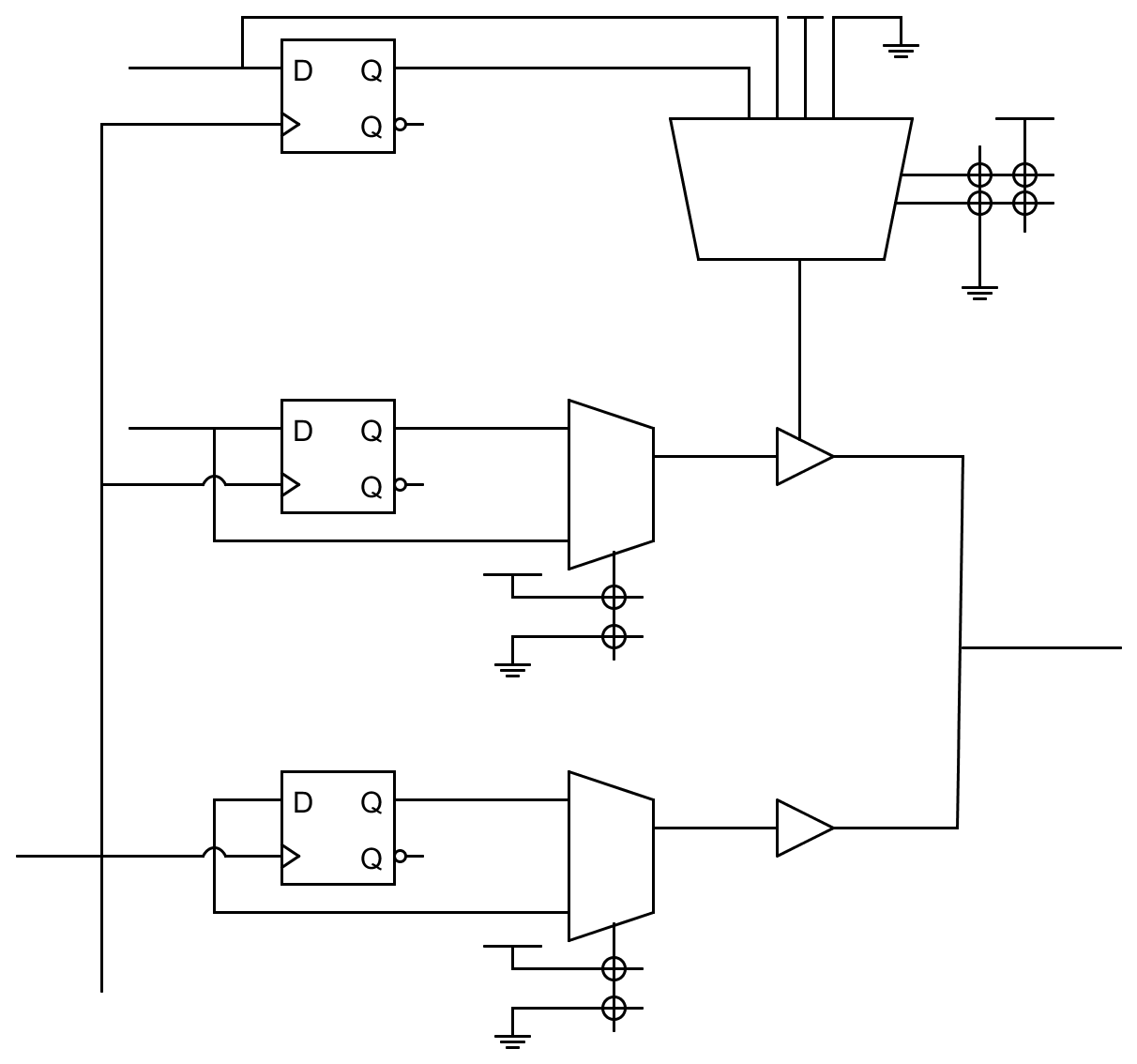

Va detto però che mi viene carina: guarda qui il blocco di I/O di un CPLD:

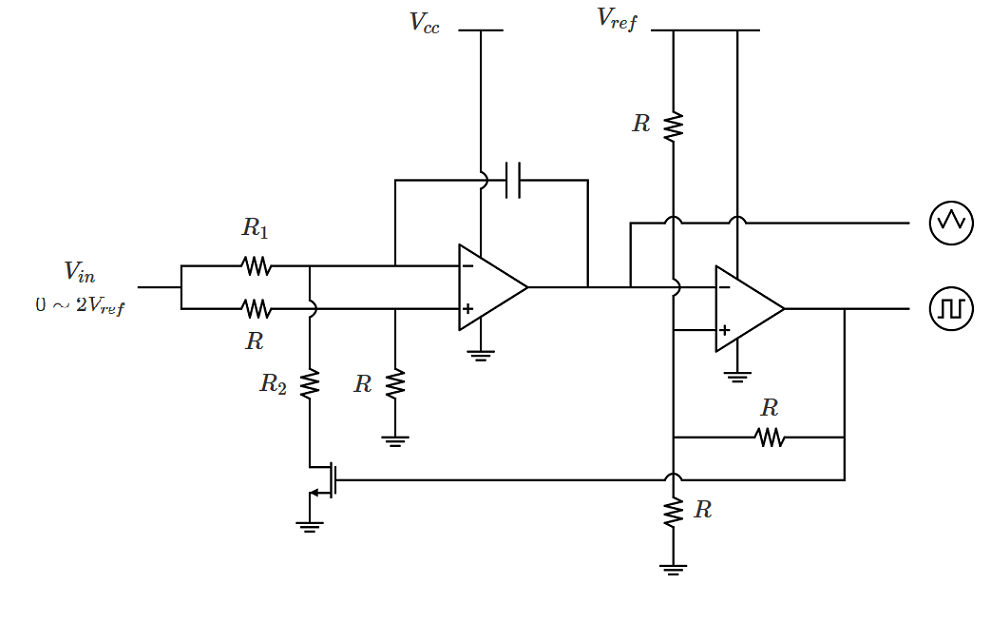

E guarda questo VCO:

[DrCox]

...Ma io faccio solo robetta per i miei appunti, di solito

A quel punto ti conviene farli in Power Point piuttosto

[rugweri]

Io lo odio Powerpoint
Volendo potrei pure modificare i disegni di Fidocad con Photoshop, che possiedo e so usare... ma solo per aggiungere due scritte non vale la pena

[Gidl]

Penso che la soluzione migliore sia Inkscape

[MarkyMark]

C'è questo package (che non ho mai usato ) ma credo sia un lavoraccio disegnare dei circuiti molto grandi.
