MicroCap

[RenzoDF]

Quando chiedevo ad attiliovolpe il perché volesse spiegare a MicroCap che il condensatore era elettrolitico, non stavo facendo una domanda banale ! ... e avrei voluto sentirmi rispondere, ma come al solito leggere e rispondere alle richieste è faticoso ... e i richiedenti non hanno "tempo da perdere"

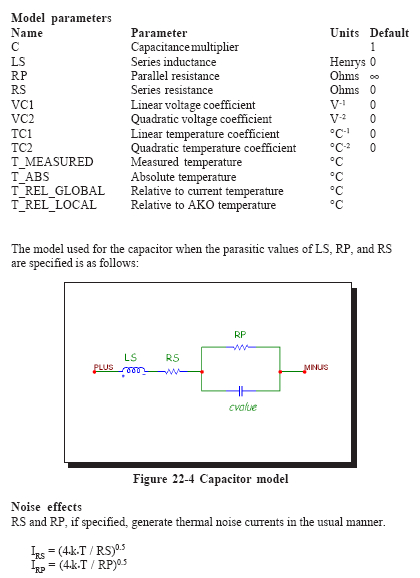

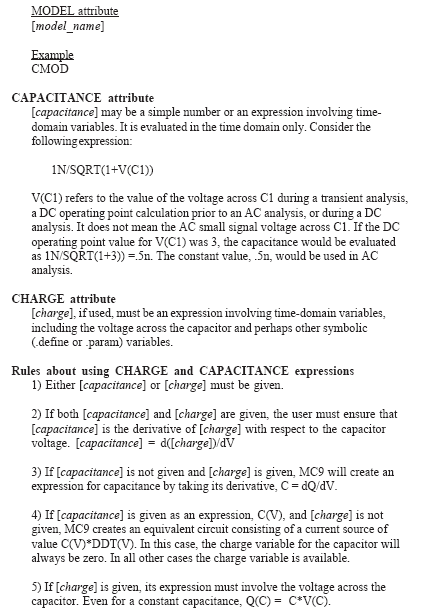

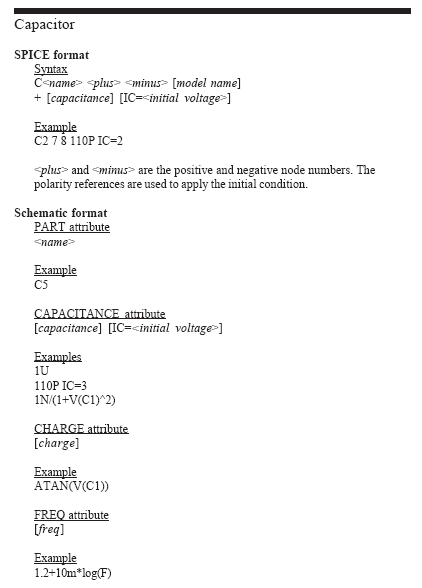

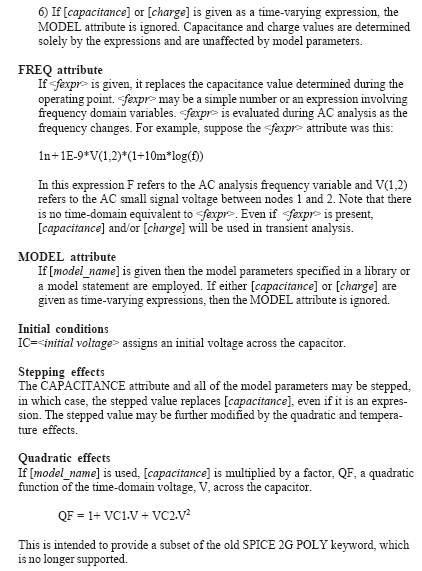

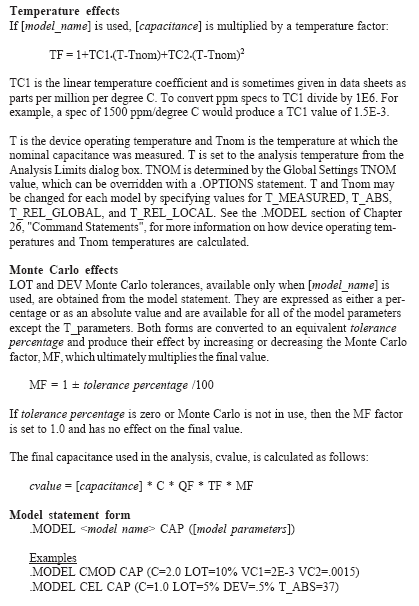

Per il significato dei parametri posto comunque alcune pagine del manuale






su LTspice come su molti altri simulatori, la distinzione fra i vari condensatori è quasi sempre la sola resistenza serie
ma è ovviamente previsto il riferimento ad un modello esterno più completo.

Il discorso si fa ancora una volta interessante e allo stesso tempo complesso, in quanto il modello adatto cambia al cambiare del condensatore e ci vorrebbero molte "paginate" di considerazioni, ma per fortuna alcuni costruttori mettono a disposizione interessanti software sui loro prodotti che possono risultare utilissimi.

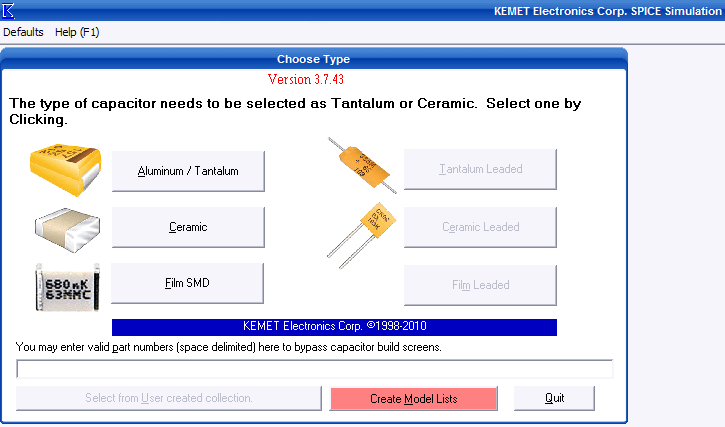

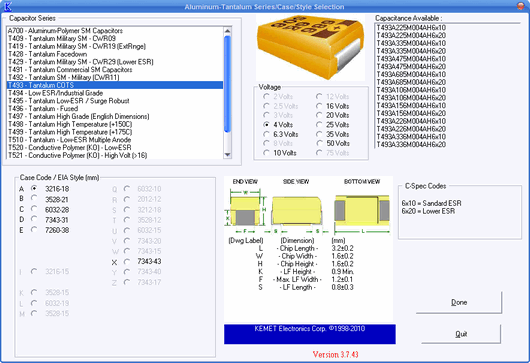

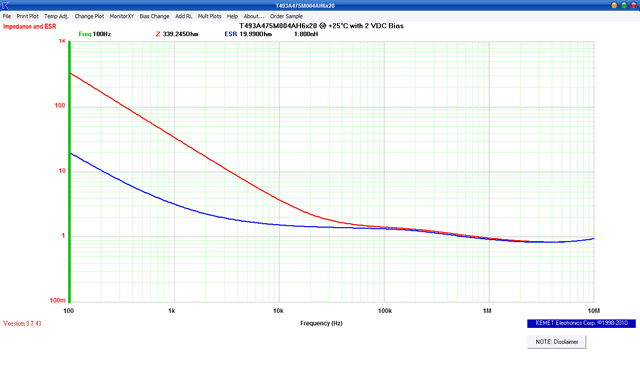

KEMET ad esempio fornisce per i suoi condensatori un utile software gratuito

http://www.kemet.com/kemet/web/homepage ... en/kemsoft

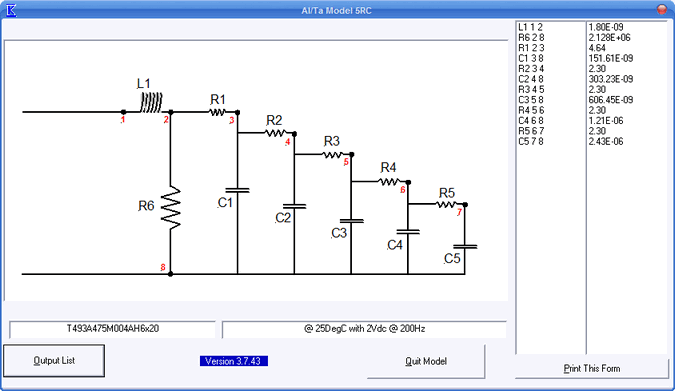

che permette di ricavare i parametri per dei modelli più complessi





Segnalo anche un interessante pdf sull'argomento
http://www.designers-guide.org/Modeling/da.pdf

BTW oltre al software indicato da Ivan che usa quel nome solo per "testare" la mia pazienza ... , ricorda che c'è anche FastStone, un FREEWARE utilissimo

[admin]

Renzo, penso proprio che attiliovolpe, come me, non immaginasse certo il fine della tua richiesta.
Che dire?Incredibili sono le possibilità di conoscenza che offri.

[attiliovolpe]

Quando chiedevo ad attiliovolpe il perché volesse spiegare a MicroCap che il condensatore era elettrolitico, non stavo facendo una domanda banale ! ... e avrei voluto sentirmi rispondere, ma come al solito leggere e rispondere alle richieste è faticoso ... e i richiedenti non hanno "tempo da perdere"

Scusa se non ti ho risposto,
ma se lo schema fosse quello di un alimentatore e vuoi disegnare e/o simulare le capacità di filtro, non devi utilizzare degli elettrolitici?
Magari, da neofita del campo, e autodidatta, una capacità è sempre una capacità, polarizzata e non, o che?


Grazie e scusa ancora.

[RenzoDF]

...ma se lo schema fosse quello di un alimentatore e vuoi disegnare e/o simulare le capacità di filtro, non devi utilizzare degli elettrolitici?
Magari, da neofita del campo, e autodidatta, una capacità è sempre una capacità, polarizzata e non, o che?

... purtroppo vedo che quello che ho scritto non è servito a chiarirti i dubbi ... forse è proprio ora che ritorni alle Seychelles
