Dimensione PCB con rettangolo eagle

[Mimmo70]

Un saluto a tutti gli amici del forum, siccome sto uscendo pazzo per capire come si fa per stabilire la dimensione del PCB, ossia il rettangolo bianco dove dentro vanno i componenti, eppure con il circle funziona bene, pero' se uso lo wire non va, mi spiego meglio, io vado sul tasto Wire e disegno il rettangolo, fin qui' tutto ok, solo che il colore non lo posso modificare, e non mi riconosce il rettangolo come dimensione PCB, le ho provate tutte, come si fa sto benedetto rettangolo ?

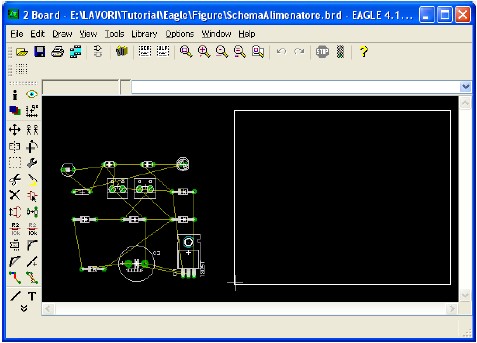

vi allego immagine

[Ivan_Iamoni]

Ridimensionalo , toccando con il puntatore del mouse un angolo , e con il tasto SX premuto trascina l'angolo verso il basso.
Fai la stessa cosa con l'angolo del lato opposto e ne modifichi forma e dimensione.

[Mimmo70]

Ivan, non si tratta di far cambiare gli angoli al rettangolo, a me serve creare il rettangolo bianco come dimensione del PCB

[Ivan_Iamoni]

Non capisco a fondo , la tua richiesta , nelle condizioni in cui sei tu rispetto all'immagine che visualizza il messaggio che hai generato.
1-Trascini i componenti dentro l'area del rettangolo bianco usando l'angolo in basso a destra come angolo di origine della PCB (non è obbligatorio , ma fissi un punto di partenza a coordinate 00.00.
2-Manualmente o automaticamante , crei le piste tra i componenti.
3-Punti il mouse nell'angolo diametralmente opposto all'origine , e trascini verso il basso , osservando il valore del ruler che è indicato in basso restituendoti la posizione del cursore che corrisponde all'agolo.
4-Fai la stessa cosa con l'angolo a sinistra abbassandolo sino ad ottenere un lato superiore parallelo come i due lati.

[Ivan_Iamoni]

Provo a spiegarmi meglio.....
Con lo strumento :

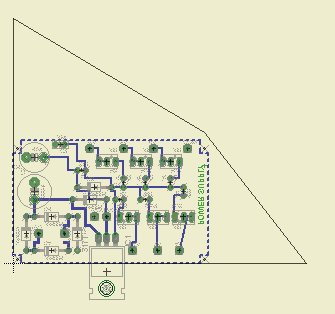

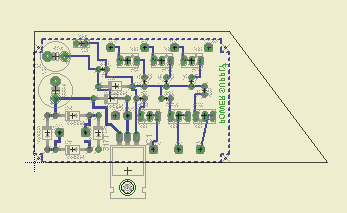

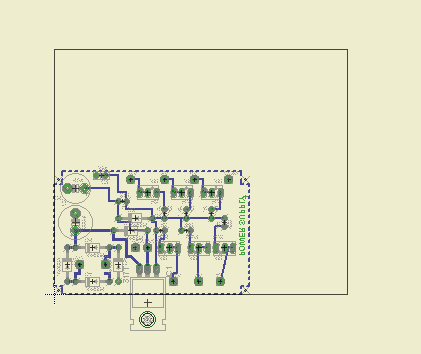

Trascini i limiti come nelle seguenti figure.....

1:


2:


3:


4:


Fine , qualche immagine vale più di mille parole.

[Mimmo70]

Ivan, lo capito questo..... che per modificare il rettangolo vai sul tasto croce e il rettangolo lo modifichi come vuoi, smanettando sono andato wire sopra ho visto le opzioni di wire e ho fatto dimension, e tutto ok, ma io intendevo, no la modifica del rettangolo, ma crearlo, insomma fare la cornice del PCB, altrimenti eagle3d non lo riconosce, comunque grazie lo stesso ivan, a disposizione.....

[Ivan_Iamoni]

insomma fare la cornice del PCB, altrimenti eagle3d non lo riconosce

Cosa intendi esattamente che Eagle 3D non lo riconosce?
Questo è il rendering della stessa scheda del mio precedente esempio , generato con POV_ray dopo aver avviato lo scritp di Eagle3D "3D41.ulp"
Voilà , i limiti della PCB sono identici al ridimensionamento fatto.


[Mimmo70]

esatto, pero' se non viene creato il rettangolo non funziona nulla.
