Grafici parametrici con MATLAB

[Ianero]

Salve,
ho modellato con Simulink una rete contenente diversi componenti, tra cui un resistore di conduttanza e vorrei fare un grafico della variazione relativa di un segnale di uscita in funzione della variazione relativa di tale conduttanza, cioè una cosa del genere:

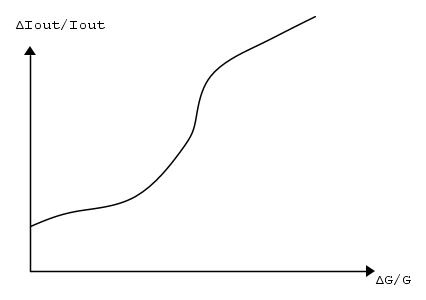

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Non saprei da dove cominciare nello schema Simulink, qualcuno lo ha mai fatto?

Grazie.

[EdmondDantes]

Non uso Simulink® da molti anni, comunque senza conoscere il modello e i blocchi utilizzati e' difficile dare una risposta. Non conosciamo i punti di accesso dove collegare eventuali plot.
Che blocco hai usato per il resistore (variabile, costante...)?
E' possibile farlo quasi certamente: direttamente (utilizzando il plot di Simulink) o indirettamente (salvando i valori su due vettori in MATLAB).
Inserisci almeno una schermata del modello.

[Ianero]

Ti posso inviare un progetto di esempio di una rete minuscola 2x2 per email, se vuoi.
La schermata è un po' difficile perché è a livelli.
Dammi una mail o un contatto in MP e ti invio il file .slx, sempre se vuoi.

Grazie in anticipo.

[EdmondDantes]

Purtroppo non ho il programma, quindi non ti posso aiutare in quel senso.
Se hai un file di esempio, puoi comprimerlo in un file .zip e allegarlo direttamente qui, in modo da ricevere un aiuto concreto da tutti.

[Ianero]

Eccolo qui:

Rete_2x2.slx.zip

(28.01 KiB) Scaricato 131 volte

Grazie a chiunque vorrà perderci tempo.

[Gidl]

Non puoi semplicemente trattare il parametro G come l'ingresso di una funzione che fa uno sweep tra Gmin e Gmax? Non capisco cosa c'è di strano...

[Ianero]

Vorrei capire come si fa

[Gidl]

Usa il blocco Interpred Matlab fcn. Come uscita ha G(t) e come ingresso t (istante temporale della simulazione).
C'è un blocco "clock" da qualche parte che genera la base temporale...

[Ianero]

Grazie mille Gidl, sono riuscito a fare quasi tutto.
Ti chiedo un'altra cosa, per favore.

Facendo come hai detto ottengo un grafico che sull'asse delle ascisse ha sempre il tempo. Per quello che voglio fare io come descritto in [1] ho pensato allora di usare il blocco "to workspace" per esportare l'uscita del blocco "Interpred Matlab function" (dopo averla trasformata attraverso i blocchi del modello Simulink) e poi usare la solita funzione plot().
Nel workspace però non trovo un vettore, ma una cosa un po' più complicata:

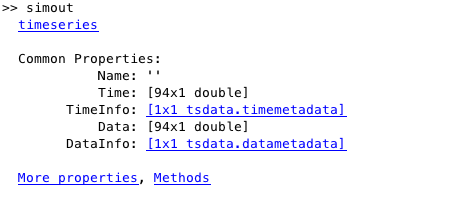

Senza titolo.png (21.17 KiB) Visto 5518 volte

e se lo tratto come un vettore infilandolo dentro plot() mi dà errore.
Ti sei mai trovato in questa situazione?

Intanto comunque mi faccio una googlata, se risolvo prima scrivo...

[fpalone]

Nel workspace trovi una variabile che ha in pancia sia i valori della grandezza che serve a te, sia i valori temporali a cui sono misurati.
Devi estrarre da quella matrice la sola colonna relativa ai dati che ti servono.
