Si è un circolatore in guida d'onda.
Il grigio è lo standard in sala trasmissioni e tutti i costruttori anni 80 e 90 si erano adeguati.
La WR90 mi sembra che sia per 11Ghz.
Questa è sui 7 GHz potrebbe essere la WR137.
https://www.everythingrf.com/tech-resou ... ides-sizes
Ciao

[DarwinNE]

Si è un circolatore in guida d'onda.

Sono arrivato tardi! Non avevo visto tutte le risposte nella pagina seguente!!!

[MarcoD]

Grazie stefanopc per aver postato il quesito e per la dettagliata spiegazione del funzionamento del Loop RF.
Avevo intuito qualcosa di oscillatore, mixer, circolatore apparato di test ma non ero giunto a individuare il funzionamento dell'apparato. Non ho mai avuto a che fare con i ponti RF.

[stefanopc]

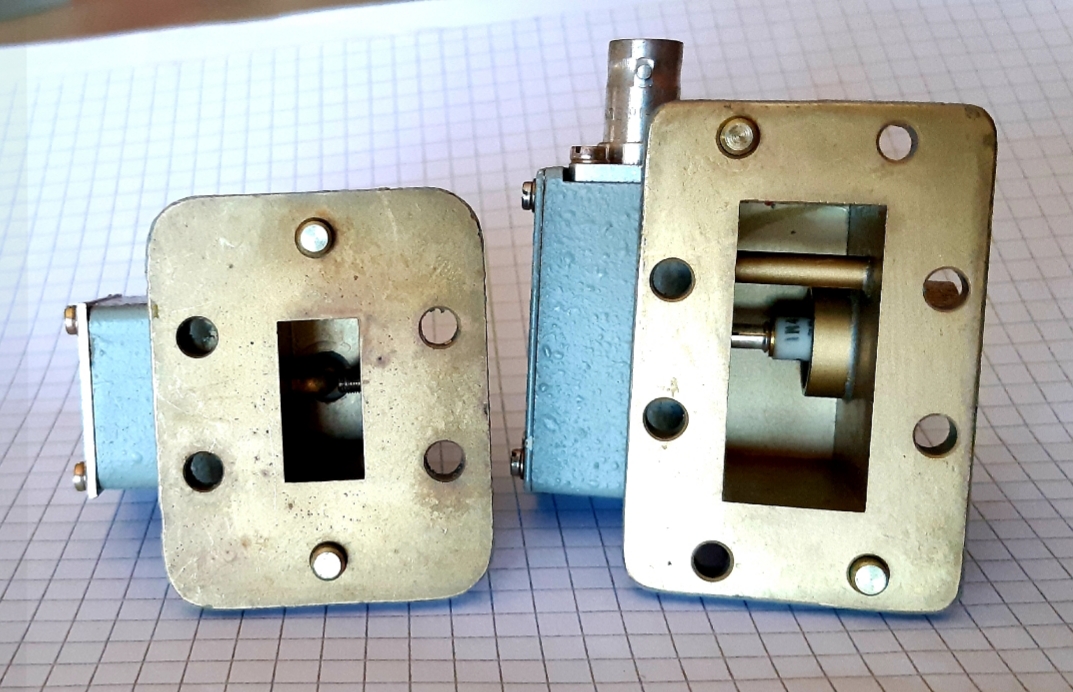

Giusto per esempio ecco le due guide d'onda in ottone massiccio a confronto.
Sono due misuratore di potenza Rf con diodo rivelatore in guida.
Servivano a controllare se l'amplificatore Tx assolveva al suo compito.
La piccola e sulla banda 11Ghz mentre la grande 7 GHz.
Erano di un Ctr141 e risalgono alla fine degli anni '70.
I quadretti sono da 5mm.

Ciao
