Problema con filtro p basso ad alimentazione singola

[alien75]

Gli ingressi I sono collegati e gli oscillatori erogano sia la componente continua che il segnale.

[elfo]

Siete sicuri funzioni il buffer non invertente messo dopo il filtro ?
[cut]
Ho appena fatto una prova e non arriva segnale in uscita del buffer, infatti rilevo +5V senza segnale

Io sono sicurissimo di riuscire a farlo NON funzionare - ma non ti dico come
Potresti, per favore, fare le misure dello schema qui sotto?

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

[alien75]

Siete sicuri funzioni il buffer non invertente messo dopo il filtro ?
[cut]
Ho appena fatto una prova e non arriva segnale in uscita del buffer, infatti rilevo +5V senza segnale

Io sono sicurissimo di riuscire a farlo NON funzionare - ma non ti dico come
Potresti, per favore, fare le misure dello schema qui sotto?

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Vanno bene lo stesso due sonde dell'oscilloscopio?

[elfo]

SI

[alien75]

Non riesco a ridimensionare la foto delle tracce, l'immagine è troppo grande per essere inviata.
Come faccio a rimpicciolire il numero di pixel?

[elfo]

Scrivi I numeri:

V1=
V2=

[banjoman]

Per porre fine a tutto questo pastrocchio suggerisco questa breve ma interessante lettura:

Single-Supply Op Amp Design Techniques

Un po' di riordino delle idee male non fa....

Max

[elfo]

banjoman ottimo!

Aggiungo anche

Modo comune e singola alimentazione negli operazionali - I di IsidoroKZ

https://www.electroyou.it/isidorokz/wik ... erazionali

[alien75]

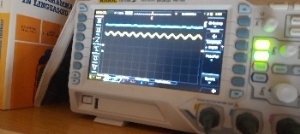

Ecco le tracce:
Traccia gialla ingresso, traccia blue uscita.

[elfo]

Ecco le tracce:
Traccia gialla ingresso, traccia blue uscita.

Nell'immagine non si legge:

- la scala della sensibilita' vertical (V/Div) dei due canali
- il riferimento di "zero" dei due canali

Se scrivi due numeri dai piu' info.
