riparare luci psichedeliche?

[val98]

ok ragazzi,
sono nuovo quindi spero di aver scritto nella sezione giusta; comunque...............

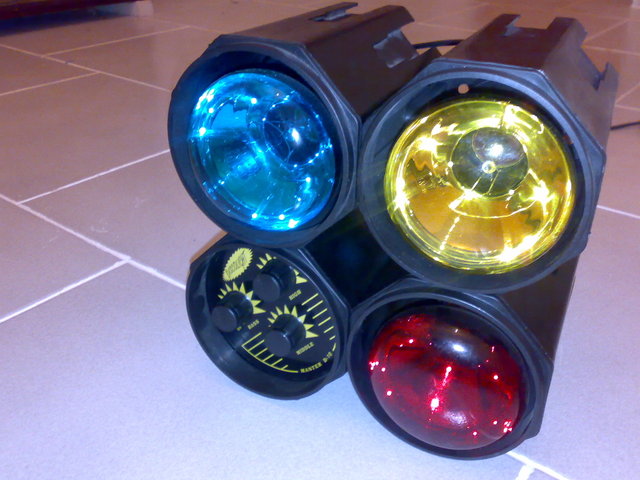

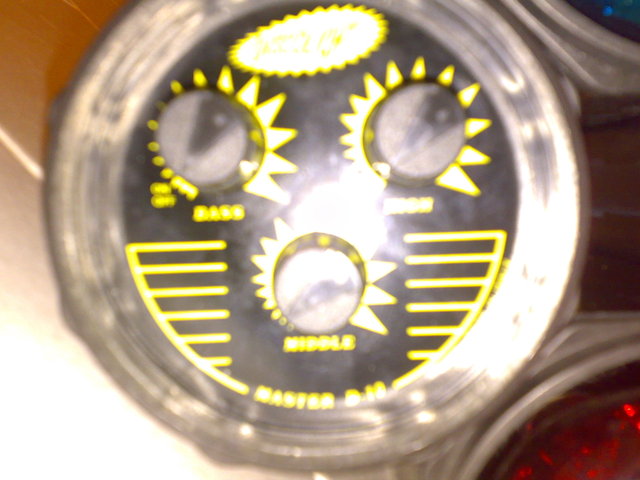

ho trovato queste vecchie luci:



solo che non lampeggiano, restano fisse;

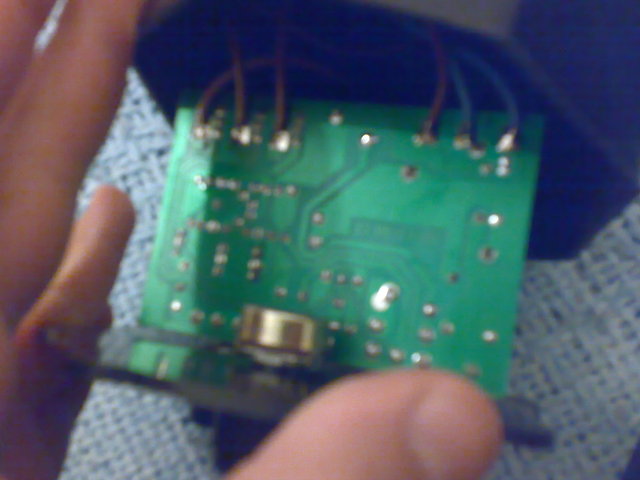

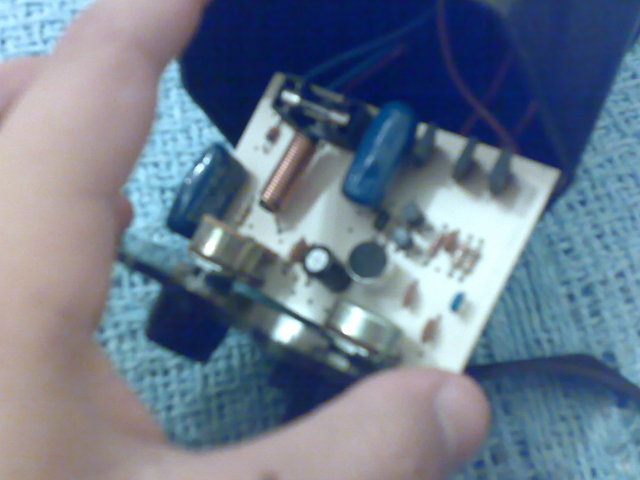

ho fatto un controllo dentro e mi è sembrato tutto a posto:



la mia considerazione è che si è rotto il microfono ma non sono in grado di controllare se è così perciò vorrei sapere come capire cosa ce che non va e magari ovviare al problema.

insomma vorrei sapere se ce un modo per far funzionare queste luci; se non è troppo complicato vorrei sapere come sostituire il microfono con un jack da 3,5.

strumenti a disposizione: un tester ed un saldatore a stagno
conoscenze: NESSUNA





PS: mi scuso per la qualità delle immagini

[alev]

Benvenuto sul forum di ElectroYou.

Per poter dare aiuto sulla riparazione del circuito è necessario disporre dello schema circuitale che puoi ricavare dalla basetta, riproducendolo con il software FidoCadJ ed inserendolo nel messaggio con il tag fcd.

Ti informo anche che sul forum non è gradito l'inserimento di immagini da siti esterni in quanto sono lenti e pieni di pubblicità.

Infine, ho modificato il titolo del tuo messaggio perché c'erano troppi punti interrogativi, uno basta ed avanza.

Se hai poche conoscenze, non c'è problema, basta un minimo di voglia di imparare

[val98]

ciao,
adesso provvederò a (tentare) costruire lo schema circuitale;
mi scuso per le immagini ed i punti interrogativi



A presto

[alev]

Ok, se hai biosgno di aiuto con FidoCadJ, chiedi pure.

EDIT: nel frattempo, ho modificato il tuo messaggio inserendo le immagini direttamente nel messaggio.

[val98]

Ok, se hai biosgno di aiuto con FidoCadJ, chiedi pure.

in effetti avrei un piccolo problema... ci sto da un paio di giorni ma non so proprio da dove iniziare!

[alev]

Io comincerei dal manuale

[val98]

Io comincerei dal manuale

Ok, letto tutto da cima a fondo. Ora??

[alev]

Puoi specificare cosa non ti è chiaro?
Sai cosa è un componente elettronico, almeno a grandi linee?

EDIT: ho dimenticato di chiederti se hai pratica di saldature con circuiti elettronici e nell'uso del tester/multimetro

[val98]

Sai cosa è un componente elettronico, almeno a grandi linee?

a parole sicuramente non so dirtelo comunque sul circuito ho riconosciuto (grazie a google):
una decina di resistenze,
qualche condensatore,
un microfono a condensatore,
un fusibile (non ne sono sicuro),
e altri 5 pezzi che non so cosa siano...

per riconoscerli mi basterebbe una specie di "tavola dei componenti"

ho dimenticato di chiederti se hai pratica di saldature con circuiti elettronici e nell'uso del tester/multimetro

allora, riguardo le saldature per il momento mi sono ingegnato a "risaldare" qualche filetto staccato quà e là, quindi non ho mai costruito un ciruito;
invece con il tester ho solo misurato la carica delle batterie e controllato qualche collegamento difettoso

[alev]

I vari componenti, in genere, sono riconoscibili da sigle oppure codici a colori.

In sintesi, quello che devi fare per riprodurre lo schema è quanto segue:

1. Su un pezzo di carta, disegna a mano i vari componenti che vedi sulla basetta delle luci, indicando anche la sigla che trovi su ogni componente e mantenendo una certa distanza tra un componente e l'altro; i condensatori e le resistenze hanno valori espressi in codice mediante numeri oppure colori, vedi qui e qui.

2. Seguendo le piste di rame che trovi sulla basetta, disegna sulla carta i vari collegamenti tra i componenti, facendo bene attenzione soprattutto al circuito integrato (quello con tanti piedini); al termine della fase, ricontrolla i collegamenti.

Per ora non voglio mettere troppa carne al fuoco, aspetta a caricare sul forum immagini dello schema; piuttosto sarebbero meglio altre due foto del circuito visto dall'alto e dal basso ma devono essere bene a fuoco, puoi arrivare fino a 640x480.

Nelle immagini che metti, indica i componenti che non riconosci.
