Cos'è ElectroYou | Login Iscriviti

ElectroYou - la comunità dei professionisti del mondo elettrico

Termocamere e strumenti per analisi termografiche #1

Apparecchi di misura: oscilloscopi, multimetri, analizzatori di rete ecc
5
voti

[1] Termocamere e strumenti per analisi termografiche #1

Messaggioda Foto Utentemario_maggi » 9 mar 2013, 16:53

Le tecniche di misura della temperatura mediante raggi infrarossi sono diverse e possono essere utilizzate in molti campi, dall'elettrotecnica all'elettronica, dalla meccanica alla chimica, dall'edilizia alla diagnostica medica, dalle ricerche scientifiche all'astronomia, dalla ricerca di persone o animali alla verifica di lavorazioni.
Anche limitando il discorso ai soli ambienti legati a questo forum, si possono evidenziare tanti impieghi della strumentazione all'infrarosso, alcuni non vengono considerati dagli utenti che spesso considerano lo strumento a raggi infrarossi come un oggetto destinato ad una sola funzione, mentre in realta' puo' svolgere compiti diversi.
Cito una mia esperienza diretta: stavo effettuando rilievi termografici sui quadri elettrici di una nota multinazionale chimica, rivolgendo la termocamera casualmente verso l'alto si e' evidenziato un intasamento in un tubo dell'acqua di riscaldamento, e in altro punto si e' scoperta una perdita continua di aria compressa da un tubo coibentatato.Inoltre si e' vista una infiltrazione d'acqua dal tetto del capannone che non era stata notata. Il costo dell'indagine termografica sull'elettrotecnica ha compreso quindi - gratis - anche la scoperta di anomalie di altro genere.
Io non sono un termografista, invito gli specialisti ad agganciarsi a questa discussione per portare esperienze che riguardino l'osservazione della temperatura mediate raggi infrarossi.
Buona discussione,
Mario
Mario Maggi
https://www.evlist.it per la mobilità elettrica e filiera relativa
https://www.axu.it , inverter speciali, soluzioni originali, cobot
Innovazioni: https://www.axu.it/mm4
Avatar utente
Foto Utentemario_maggi
15,7k 3 10 12
G.Master EY
G.Master EY

Messaggi: 3429
Iscritto il: 21 dic 2006, 9:59
Località: Milano

9
voti

[2] Re: Termocamere e strumenti per analisi termografiche #1

Messaggioda Foto Utentedimaios » 9 mar 2013, 19:54

Una applicazione che ho realizzato in passato è il riconoscimento della scoria in un flusso di acciaio durante la fase di spillaggio nel forno.

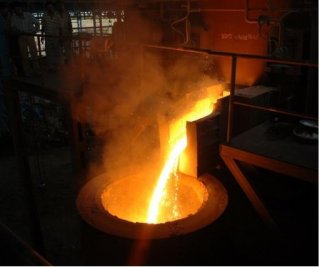

La situazione si presenta come in figura.


A occhio nudo è impossibile riconoscere la scoria in quanto nello spettro visibile liquido incandescente e scoria sono troppo simili in termini di emissione.
Nell'infrarosso non è così. Le differenze di emissività tra i due materiali permettono di distinguerli per cui si riesce a bloccare il flusso dal forno prima che la scoria inquini il bagno di acciaio raccolto nel contenitore sottostante detto siviera.
Osservare la differenza di colore nella prossima immagine tra quanto osservato visivamente e quanto rilevato dalla telecamera ad infrarossi ( immagine nel monitor ). La separazione dei due materiali è evidente ma a occhio nudo il flusso sembrerebbe omogeneo.

Ingegneria : alternativa intelligente alla droga.
Avatar utente
Foto Utentedimaios
28,9k 7 10 12
G.Master EY
G.Master EY

Messaggi: 3220
Iscritto il: 24 ago 2010, 14:12
Località: Behind the scenes

2
voti

[3] Re: Termocamere e strumenti per analisi termografiche #1

Messaggioda Foto Utentemario_maggi » 10 mar 2013, 9:51

Bella applicazione, dimaios!
Quando ci si trova di fronte a temperature molto elevate, con forte emissione di energia radiante, bisogna sempre verificare se la termocamera e' in grado di assorbire quella quantita' di radiazione per il tempo previsto, senza danneggiare il costoso sensore.
Anche nei sistemi di visione per saldatura la telecamera permette di osservare la distanza della torcia rispetto al giunto, naturalmente anche ad arco acceso. Le intense radiazioni ottiche generate dal processo di saldatura possono abbagliare la telecamera fino a danneggiarla irreparabilmente. Per fortuna esistono dei filtri ottici da applicare all'obiettivo che eliminano questo problema, bloccando l'irraggiamento in eccesso. Questi stessi filtri possono essere usati con le termocamere destinate ad uso continuo su target ad altissima temperatura.
Ciao
Mario
Mario Maggi
https://www.evlist.it per la mobilità elettrica e filiera relativa
https://www.axu.it , inverter speciali, soluzioni originali, cobot
Innovazioni: https://www.axu.it/mm4
Avatar utente
Foto Utentemario_maggi
15,7k 3 10 12
G.Master EY
G.Master EY

Messaggi: 3429
Iscritto il: 21 dic 2006, 9:59
Località: Milano

2
voti

[4] Re: Termocamere e strumenti per analisi termografiche #1

Messaggioda Foto Utentemario_maggi » 12 mar 2013, 19:57

Segnalo anche questa tecnica per rilevare la presenza di persone tra il fuoco:
http://www.clickthegear.it/con-lolografia-digitale-possibile-vedere-attraverso-fumo-e-fiamme/#more-12217
Ciao
Mario
Mario Maggi
https://www.evlist.it per la mobilità elettrica e filiera relativa
https://www.axu.it , inverter speciali, soluzioni originali, cobot
Innovazioni: https://www.axu.it/mm4
Avatar utente
Foto Utentemario_maggi
15,7k 3 10 12
G.Master EY
G.Master EY

Messaggi: 3429
Iscritto il: 21 dic 2006, 9:59
Località: Milano

2
voti

[5] Re: Termocamere e strumenti per analisi termografiche #1

Messaggioda Foto Utentemario_maggi » 14 mar 2013, 9:54

Per chi volesse informarsi sulle termocamere, su questa rivista online ci sono un po' di informazioni utili: http://www.strumentazioneelettronica.it/tecnologie/analog-test/scegliere-una-termocamera-20121025989/
Ciao +
Mario
Mario Maggi
https://www.evlist.it per la mobilità elettrica e filiera relativa
https://www.axu.it , inverter speciali, soluzioni originali, cobot
Innovazioni: https://www.axu.it/mm4
Avatar utente
Foto Utentemario_maggi
15,7k 3 10 12
G.Master EY
G.Master EY

Messaggi: 3429
Iscritto il: 21 dic 2006, 9:59
Località: Milano

0
voti

[6] Re: Termocamere e strumenti per analisi termografiche #1

Messaggioda Foto Utenteaduri » 27 mar 2013, 9:25

Noi in azienda lavoriamo in campo siderurgico e, per ovvviare al problema delle temperature e polveri e ambienti sottoposti a corrosione le usiamo montate in cassetta inox con raffreddamento forzato e sistema pulizia lenti per le polveri.

ciao
Antonio
Avatar utente
Foto Utenteaduri
415 1 5 10
Expert
Expert

Messaggi: 831
Iscritto il: 29 giu 2005, 23:13
Località: Genova

2
voti

[7] Re: Termocamere e strumenti per analisi termografiche #1

Messaggioda Foto Utentemario_maggi » 27 mar 2013, 19:25

aduri,
come scrivevo nel post precedente, il tuo caso e' critico. Non dimenticare che i raggi infrarossi emessi dal metallo rosso sono ad elevato contenuto energetico, e che passano attraverso l'obiettivo e raggiungono il delicatissimo sensore. Spero che la telecamera che state usando preveda questa condizione difficile.
Se cosi' non fosse, suggerisco di montare davanti all'obiettivo un filtro che attenui molto la radiazione infrarossa; bisognera' naturalmente reimpostare la termocamera per tenere in considerazione questa attenuazione.
Ciao
Mario
Mario Maggi
https://www.evlist.it per la mobilità elettrica e filiera relativa
https://www.axu.it , inverter speciali, soluzioni originali, cobot
Innovazioni: https://www.axu.it/mm4
Avatar utente
Foto Utentemario_maggi
15,7k 3 10 12
G.Master EY
G.Master EY

Messaggi: 3429
Iscritto il: 21 dic 2006, 9:59
Località: Milano

0
voti

[8] Re: Termocamere e strumenti per analisi termografiche #1

Messaggioda Foto UtenteAjKDAP » 17 mag 2013, 12:09

Vado leggermente OT, ma spero non sia un problema,

sto cercando delle immagini termografiche di qualche infisso, finestra o portafinestra.

Avete qualche link da consigliarmi?

Grazie!
'˙˙˙·٠•● Alberto ●•٠·˙˙˙'
________________________
http://www.ajk.altervista.org
Avatar utente
Foto UtenteAjKDAP
1.250 2 6 9
Expert EY
Expert EY

Messaggi: 796
Iscritto il: 17 mag 2006, 0:13
Località: nella coda dei pronti

0
voti

[9] Re: Termocamere e strumenti per analisi termografiche #1

Messaggioda Foto Utentemario_maggi » 17 mag 2013, 21:01

Se cerchi con Google Images "infrared thermography" aggiungendo eventualmente "energy saving" o "thermal insulation" o "windows" troverai molte immagini.
Ciao
Mario
Mario Maggi
https://www.evlist.it per la mobilità elettrica e filiera relativa
https://www.axu.it , inverter speciali, soluzioni originali, cobot
Innovazioni: https://www.axu.it/mm4
Avatar utente
Foto Utentemario_maggi
15,7k 3 10 12
G.Master EY
G.Master EY

Messaggi: 3429
Iscritto il: 21 dic 2006, 9:59
Località: Milano

0
voti

[10] Re: Termocamere e strumenti per analisi termografiche #1

Messaggioda Foto UtenteAjKDAP » 17 mag 2013, 21:29

Grazie, ora mi metto alla ricerca e vedo se trovo quello che mi interessa!
'˙˙˙·٠•● Alberto ●•٠·˙˙˙'
________________________
http://www.ajk.altervista.org
Avatar utente
Foto UtenteAjKDAP
1.250 2 6 9
Expert EY
Expert EY

Messaggi: 796
Iscritto il: 17 mag 2006, 0:13
Località: nella coda dei pronti

Prossimo

Torna a Strumentazione

Chi c’è in linea

Visitano il forum: Nessuno e 0 ospiti
