[1] La bellezza di un circuito

Messaggioda Foto Utenteboiler » 30 ott 2015, 23:08

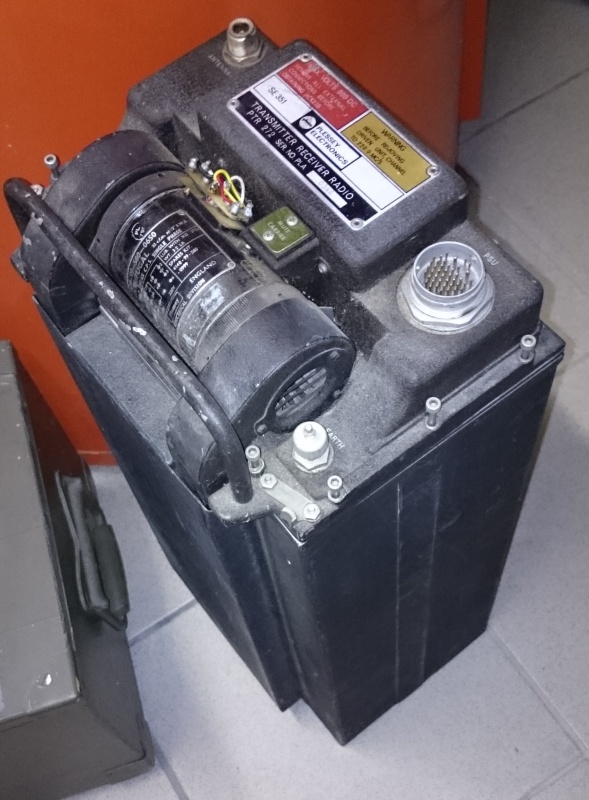

Questo è un ricetrasmettitore militare. Un apparecchio stupendo!

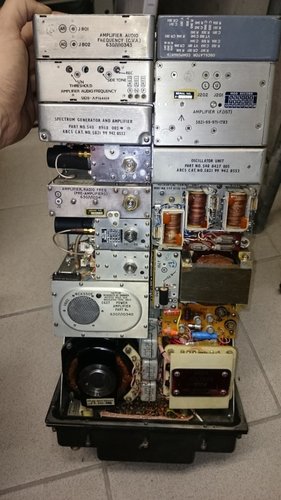

Come dite? Non vi sembra niente di speciale? Allora lo apro:

...

...


Ammirate l'ordine: tutto fatto a piccoli moduli. Tutto serigrafato. I collegamenti SMA. I relé con i contatti in aria. I timbrini un po' sbiaditi dell'addetto che l'ha assemblato.

Non vi convince ancora? Lo giro:

...



...



...





E se questo non suscita un'emozione in voi, semplicemente non siete degli elettronici nel cuore.
È stupendo!
I filtri e gli oscillatori sono controllati da una console a distanza e un motorino controlla la catena di ingranaggi che gestisce tutti i trimmer e condensatori variabili.
Gli innumerevoli collegamenti SMA, il collegamento all'antenna con il coassiale semirigido, i cavetti legati, timbrini ovunque, testpoints raccolti su una piastra in formato bananina 2mm...

È un colosso da 20 kg che non ho modo di usare, che non so nemmeno se ancora funziona e che per la terza volta apro per smembrarlo e riciclarne le parti interessanti (e ce ne sono a iosa). Ma ogni volta non ne trovo la forza. È troppo bello. Non posso distruggere una cosa del genere, anche se inutilissima.
