Free Tools per ElectroYou

Indice

Abstract

Un semplice elenco di utili strumenti FREE, mirati alla tipologia dei frequentatori di Electroportal, ma non solo. Sono stati aggiunti alla lista anche alcuni software DEMO particolarmente interessanti.

Le richieste di chiarimenti possono essere postate nella sottosezione Software per calcoli e simulazioni del Forum di Electroportal.


Grafica

FidoCadJ

download (500k) FREE \star\star\star\star\star\star

FidocadJ

FidocadJ


Superconsigliatissimo, e completamente FREE!

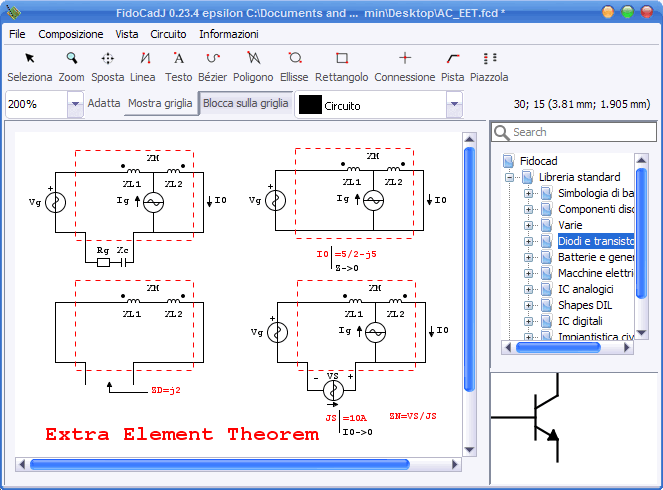

Il Software di Grafica Vettoriale scelto da ElectroYou come standard integrato del portale, un CAD semplice ma dai 1000 usi, dotato di una buona libreria, di una utilissima codifica di interscambio e con esportazione sia in formato bitmap sia in .eps, .pdf, .pgf ed .svg.

Grazie a Davide Bucci anche per il suo Lavoro di integrazione delle nuove funzioni schematiche del forum.


FastStone

download (4MB) FREE \star\star\star\star\star

FastStone

FastStone

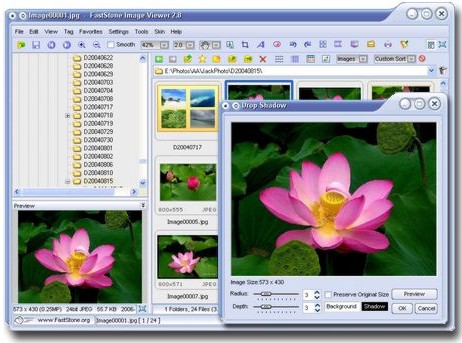

Per gestire, editare e convertire le immagini bitmap.


Paint.NET

download (1,6MB) FREE \star\star\star\star

PaintNET

PaintNET

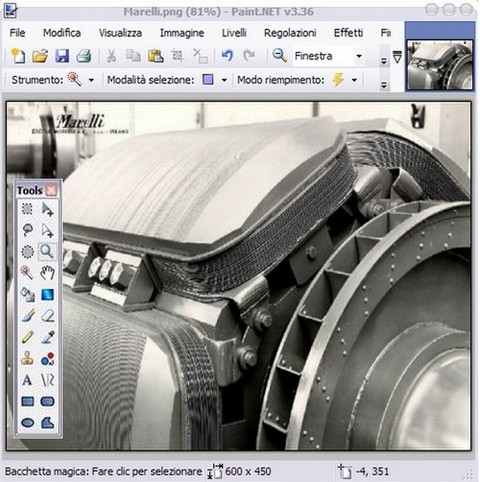

Un programma per l'editing completo delle immagini, completamente FREE, nato come sostitutivo del MSPaint di Windows, ha ormai raggiunto uno stato di sviluppo tale da poterlo comparare ai software commerciali del settore.

(necessita di .NET Framework 2.0)

Mdraw

download (1.4MB) FREE \star\star\star\star\star

Mdraw

Mdraw

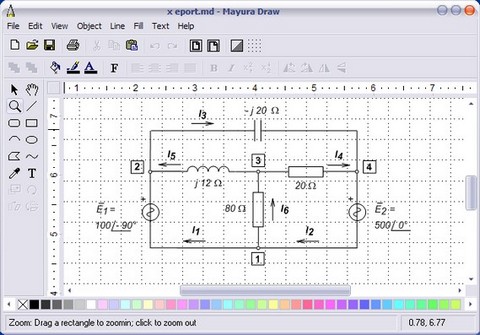

Ottimo software di grafica vettoriale.

Un CorelDraw in versione essenziale in un solo MB.

Le limitazioni della versione demo sono veramente ridottissime.


POV-Ray

download (10MB) FREE \star\star\star


POV-Ray

POV-Ray

Il piu' famoso software di raytracing, completamente libero.

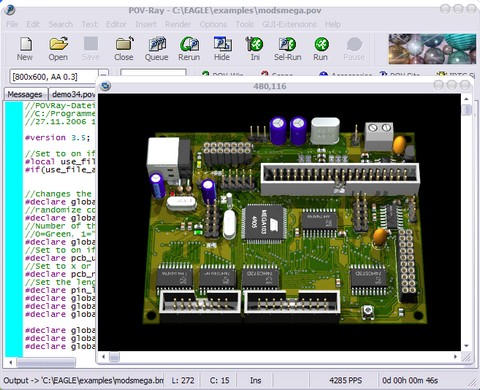

POV-Ray permette, attraverso l'uso di un linguaggio C-like, di definire scene tridimensionali e di renderizzarle con alta qualita'. L'immagine è relativa alla rappresentazione 3D di un prototipo circuitale, ottenuta attraverso traduzione da file Eagle.



Algodraw

download (1MB) FREE \star\star\star

AlgoDraw

AlgoDraw

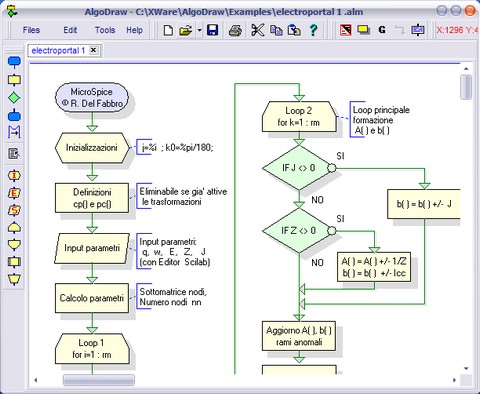

Per flowchart con simbologia normalizzata ISO5807.

Matematica

Maxima

download (5 MB) FREE \star\star\star\star\star

wxMaxima

wxMaxima

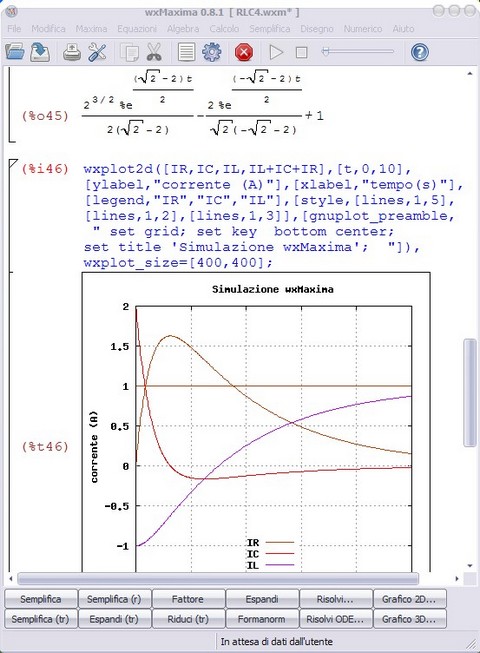

Maxima è un programma opensource completo per il calcolo simbolico e numerico da provare sia nella sua versione base, a riga di comando, sia nella versione a interfaccia grafica evoluta wxMaxima, entrambe incluse nell'eseguibile maxima-5.17.0.exe

Maxima discende da Macsyma, il leggendario CAS "Computer Algebra System" sviluppato al MIT negli anni '60.


Sage

download (600MB) FREE \star\star\star\star\star

Sage

Sage

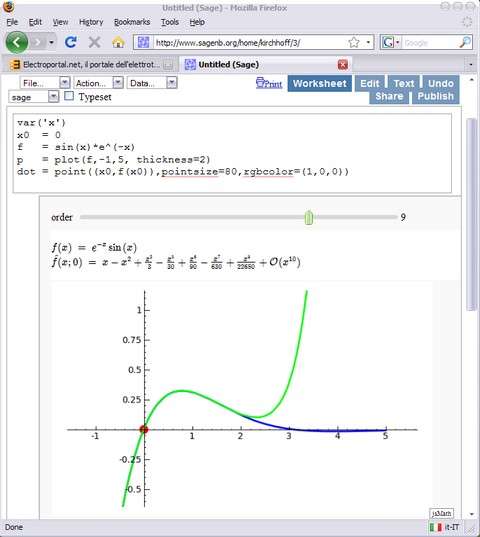

Sage e' un software libero per la matematica ad alto livello di William Stein - Harvard University. Integra un esteso gruppo di altre applicazioni come R, Axiom, GAP, GP/PARI, Maxima, Octave e rappresenta l'alternativa open-source a software commerciali quali Maple, Mathematica e MATLAB.

E' disponibile per sistemi Linux e Windows+VMWare, ma anche come Live CD, USB e Web.

Maple V

download (2,3 MB) DEMO \star\star\star

Maple V

Maple V

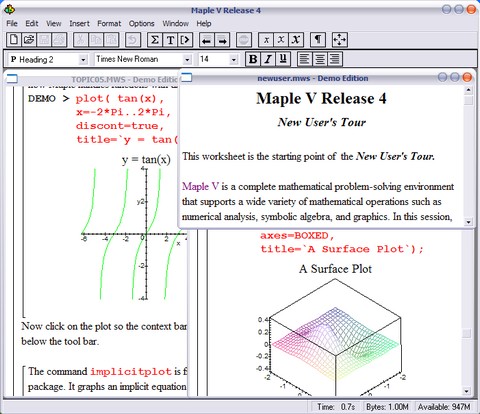

Maple V è uno dei più potenti software di calcolo simbolico; la demo della versione 4, pur limitata ad un subset di istruzioni, mantiene buone potenzialita' di calcolo.


MathType

download (5 MB) DEMO \star\star\star\star\star

MathType

MathType

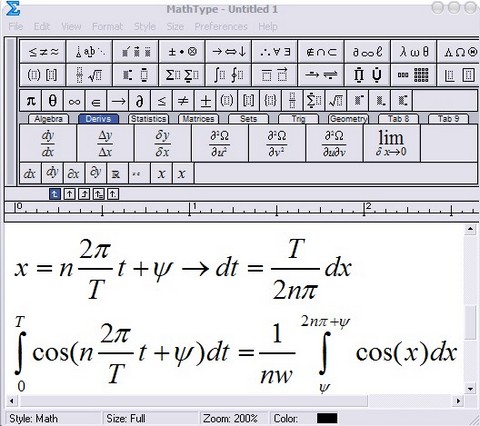

Il software di riferimento per la scrittura di espressioni matematiche e supporto Latex/Wiki .

Mantiene una buona funzionalita' anche dopo la scadenza del periodo di prova.

Volendo e' possibile scaricare TeXaide, la versione FREE di MathType.


Scilab

download (50MB) FREE \star\star\star\star\star

Scilab

Scilab

Utilissimo software FREE per calcolo numerico; uno fra i più completi concorrenti di Matlab, by INRIA.

In figura un esempio applicativo per il calcolo delle correnti di linea in un sistema trifase e carico squilibrato, con le tre finestre tipiche: Principale, Editor e Grafica (cfr Articolo).


SpeQ

download (500KB) FREE \star \star \star \star

SpeQ

SpeQ

Un software matematico ultaleggero dalla potenza Incredibile con grafici e calcolo complesso, by Jos de Jong.


GeoGebra.......... NEW

download (11MB) FREE \star\star\star\star\star



Geogebra è un software libero, multi-piattaforma, di matematica dinamica, che comprende geometria, algebra e analisi.

Ha ricevuto diversi riconoscimenti internazionali, tra cui il premio per il software educativo Europeo.

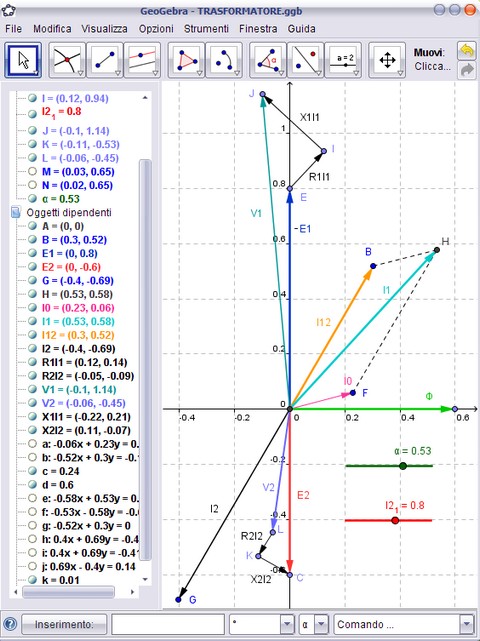

In figura un esempio di diagramma vettoriale del trasformatore; possono essere variati sia il modulo sia la fase della I2 attraverso i due "slider".

Per il diagramma vettoriale dinamico, esportato su pagina web,_cliccare qui !

Alcuni interessanti video-tutorial.

CurveExpert

download (1MB) FREE \star\star\star

CurveExpert

CurveExpert

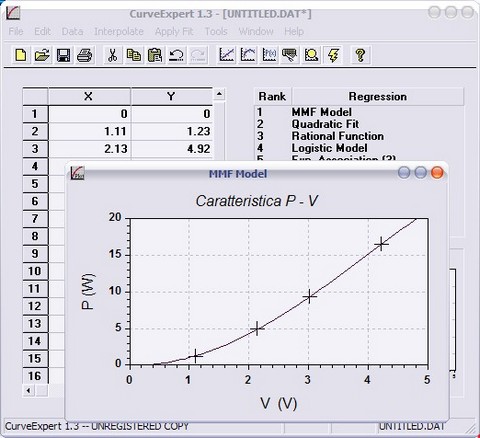

Un software per regressione numerica con ampia gamma di modelli.


Altri software free matematici consigliati:

con possibilita' di prova via "telnet" con il server Mathomatic

  • Yacas, simbolico anche senza installazione da "My Yacas", by Ayal Pinkus.
  • Eigenmath, piccolo ma potente programma di calcolo numerico e simbolico freeware .

Simulazione

Qucs

download (5MB) FREE \star\star\star\star\star

Qucs

Qucs

Un OTTIMO programma OPEN SOURCE per la simulazione elettronica.

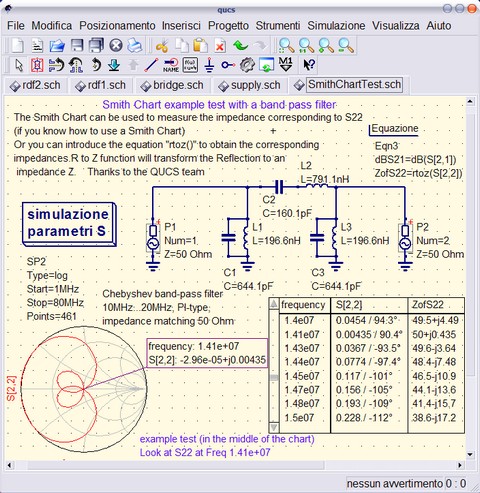

QUCS "Quite Universal Circuit Simulator" potente e versatile, può simulare circuiti analogici e digitali. Disponibile per Linux e Windows.

Con una gran mole di documentazione disponibile ... per es. [1]

Tina Pro 6

download (6MB) DEMO \star\star\star\star\star

Tina

Tina

Software di simulazione potente e soprattutto facilissimo da usare.

Le limitazioni della versione demo possono essere parzialmente bypassate con: un copia-incolla in una finestra di un file d'esempio piu' complesso e con un salvataggio attraverso la cartella degli appunti di Windows, lanciando l'eseguibile clipbrd.exe (normalmente non presente in Windows Vista).


SapWin

download(4MB) FREE \star\star\star

SapWin

SapWin

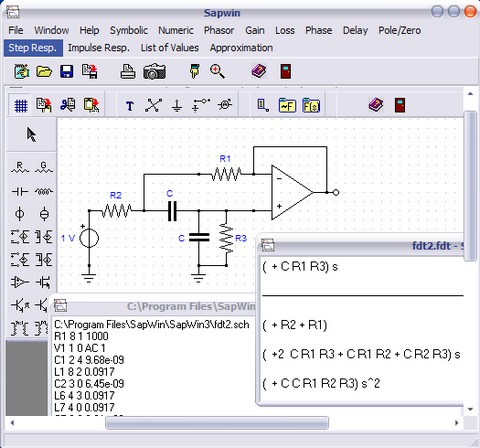

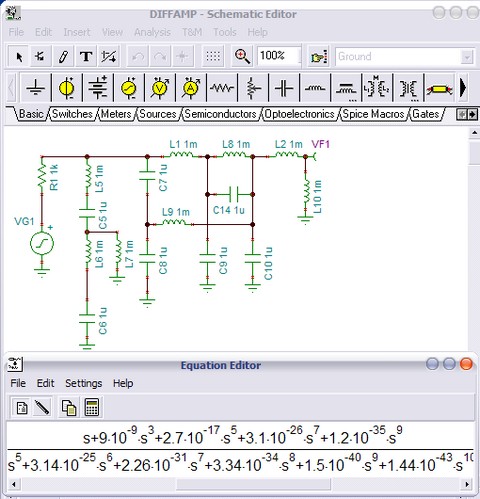

Un software per l'analisi numerica e simbolica dal Dip. di Elettronica dell'universita' di Firenze

Per l'erede del software si veda QSapecNG del "nostro" skypjack (Michele Caini).


.

LTspice

download (8MB) FREE \star\star\star\star

LTSpice

LTSpice

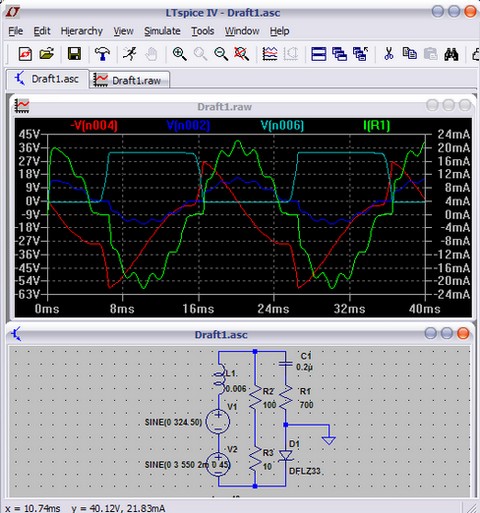

Per la simulazione senza restrizioni di complessita' offerto dalla Linear Technology


VisSim 3

download (3,6MB) FREE \star\star\star\star\star

VisSim

VisSim

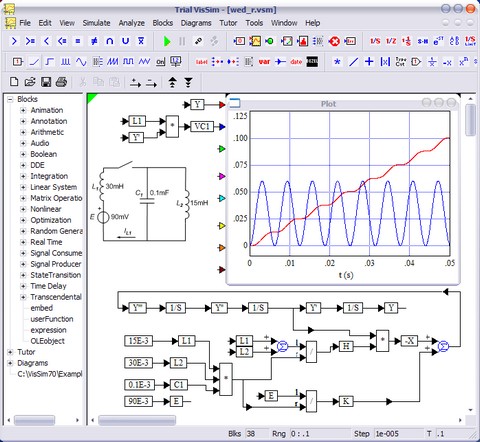

Un software per la modellazione e simulazione di sistemi dinamici complessi. VisSim combina un'interfaccia utente estremamente intuitiva basata sulla tecnica del "drag & drop" di blocchi funzionali con motore di simulazione estremamente potente.

La versione 3, gratuita per un uso personale ma anche accademico e' ora sostituita dalla nuova Versione7 che pero' e' solo demo a 60gg .


FEMM

download (3MB) FREE \star\star\star

femm

femm

FEMM (Finite Element Method Magnetics).

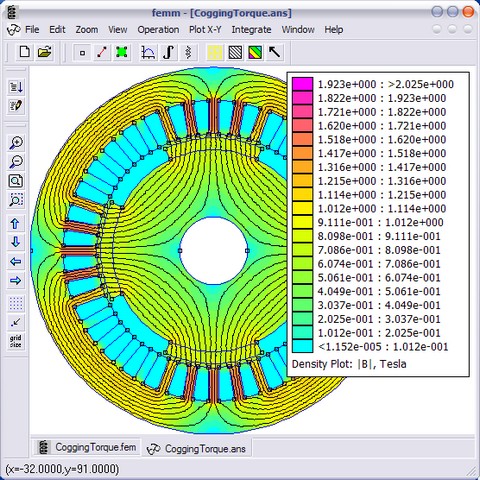

Un software per la simulazione magnetica bidimensionale lineare e non-lineare, ma anche elettrostatici e termici di David Meeker.


Boole-Deusto

download (1,5MB) FREE \star\star\star

Boole Deusto

Boole Deusto

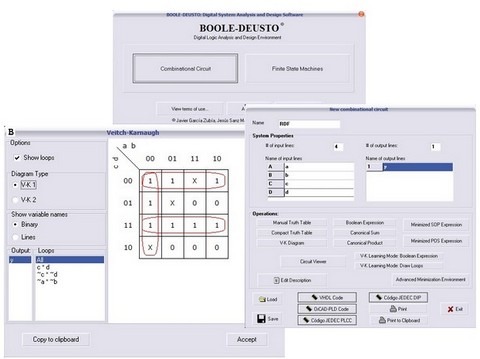

Software per analisi e sintesi di circuiti combinatori e macchine a stati finiti, di Javier García Zubía.

Potente e facile da usare.



Digital Works

download (1MB) FREE \star\star\star\star

Digital Works

Digital Works

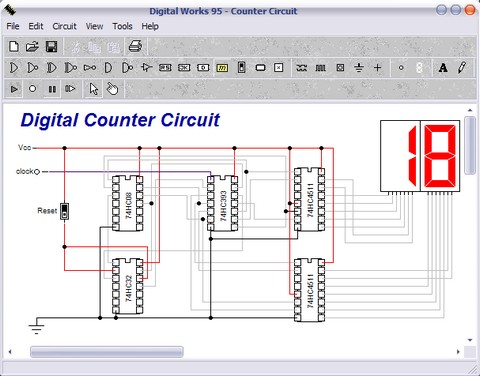

Un software per la simulazione logica, che nella versione 2 e' completamente gratuito. Ulteriori esempi circuitali sono scaricabili dalla questa pagina.



Logisim

download (3MB) FREE \star\star\star\star

Logisim

Logisim

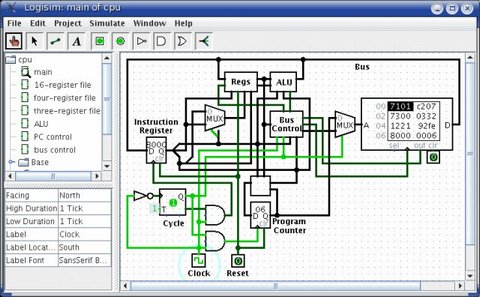

Un altro simulatore, usato in molte universita', per logica digitale (necessita di supporto Java).


Hades

download (4.8MB) FREE \star\star\star


Hades

Hades

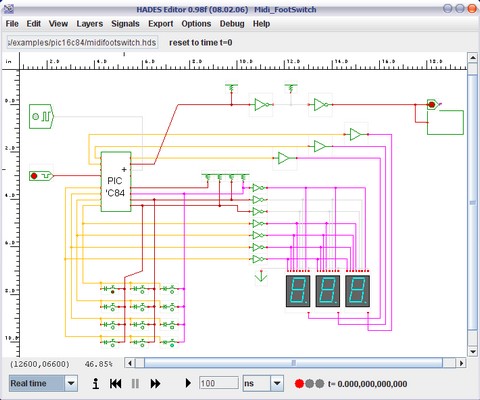

Dall'universita' di Amburgo Dipartimento di Informatica, un software di simulazione interattivo, forse un po' meno intuitivo dei due precedenti ma da provare!

(richiede supporto Java)

VirtualPLC

download (19MB) FREE \star\star\star\star\star

VirtualPLC

VirtualPLC

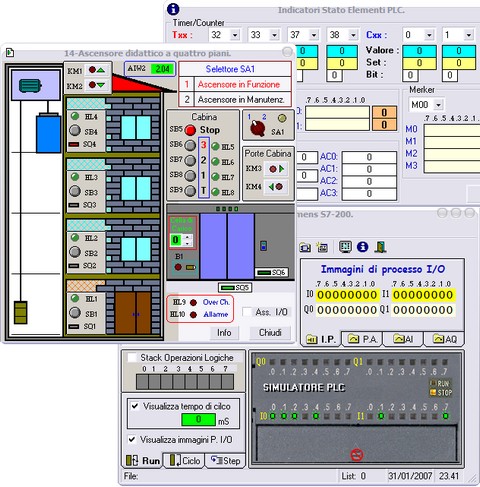

Un imperdibile simulatore con editor KOP per PLC della serie S7-200, FREE per uso personale e accademico; autori di Giorgio Tanzi e Luciano Varani.

Simulabili: impianto ascensore, garage, semaforo ed altri.

La versione e' completamente funzionane ma e' limitata a 200 righe di istruzioni.


AW-SYS

download (12MB) DEMO \star\star\star


AW-SYS

AW-SYS

Un simulatore di PLC interamente made in Italy.

Unico limite, 30 minuti per ogni simulazione.

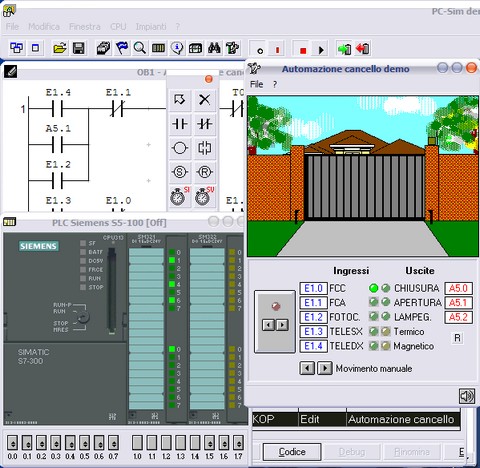

Disponibile simulazione interattiva di alcuni impianti (in fig. l'automaz. cancello).


FluidSim

download (3,5MB) DEMO \star\star\star\star


FluidSim

FluidSim

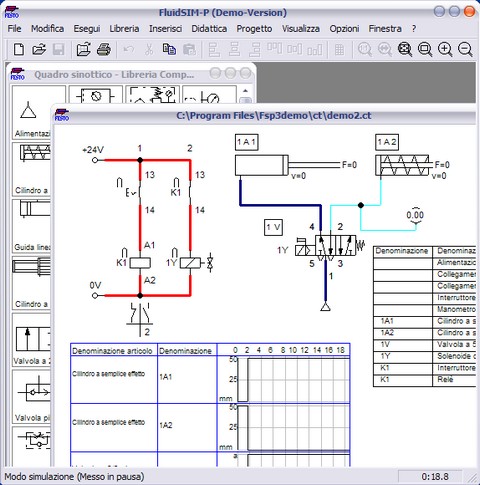

Simulazione di circuiti elettro-pneumatici della FESTO.

La versione consigliata e' la 3 che pur non permettendo il salvataggio non presenta il limite a 30min. della v.4.



Phun............. NEW

download (3MB) FREE \star\star\star\star\star\star\star\star\star\star


Phun e' un INCREDIBILE Multiphysics 2D Simulator by Umeå University,

per descriverlo un video di presentazione




CAD - PCB

Hycad............. NEW

download (4MB) FREE \star\star\star\star

Hycad

Hycad

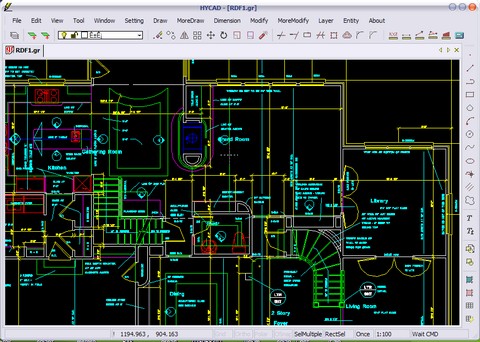

Dal Giappone un CAD freeware in inglese praticamente identico ad Autocad LT.

Utile e soprattutto gratis.

Unica pecca puo' esportare ma non importare i file DWG.


Kicad

download (30MB) FREE \star\star\star

Kicad

Kicad

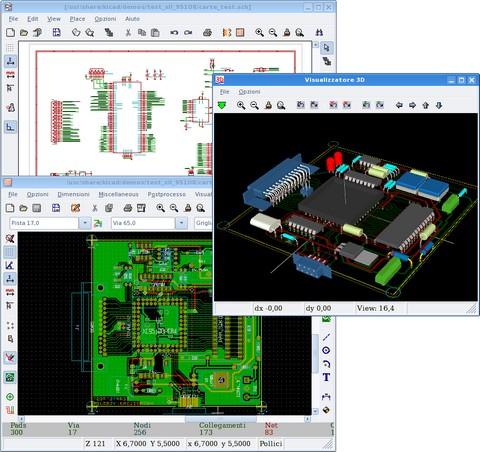

Kicad è il piu famoso CAD Open Source per il PCB Design.

ExpressPCB

download (10MB) FREE \star\star\star

ExPCB

ExPCB

Facile da usare e completamente libero.

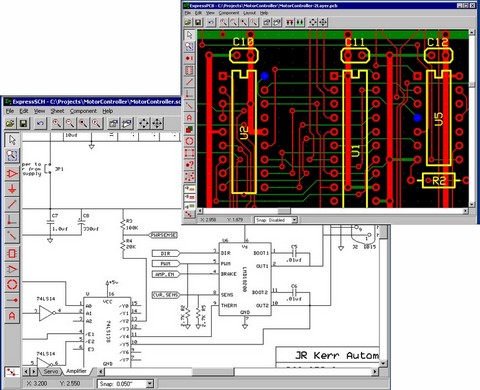

Un programma per disegno di circuiti stampati (ExpressPCB) e di schemi (ExpressSCH)




. ... to be continued
