Premessa introduttiva

L'articolo ha come scopo, senza troppi tecnicismi, la trasmissione di concetti base sulla composizione di un modulo fotovoltaico basato sulla tecnologia a silicio policristallino e monocristallino. La cella fotovoltaica non verrà approfondita in questo articolo. A causa della quantità di nozioni legate alla stessa, credo sia corretto dedicarle un intero articolo in separata sede.

Il modulo fotovoltaico

Il modulo fotovoltaico è un dispositivo di conversione capace di trasformare l'energia solare (radiazione) in energia elettrica (tensione e corrente continua). La conversione avviene grazie all'effetto fotoelettrico e varia in funzione dell'intensità di energia in un determinato istante (irraggiamento). I moduli fotovoltaici trattati in questo articolo sono basati sulla tecnologia al silicio e sono di tipo policristallino e monocristallino (celle differenti per purezza e per efficienza). Le dimensioni dei moduli variano in funzione della grandezza delle celle e della quantità delle stesse all'interno del modulo. La forma tipica di una cella fotovoltaica (ne esistono di varie) è solitamente quadrata con lato 152 x 152mm (6 pollici). Ponendo, come di consueto, 60 celle ogni modulo, le dimensioni dello stesso arrivano a circa 1650 x 1000 x 45mm (solitamento 1,6 m²). L'efficienza del modulo fotovoltaico a STC (Standard Test Condition) è il rapporto tra la potenza nominale e la superficie del pannello.

Radiazione solare utile

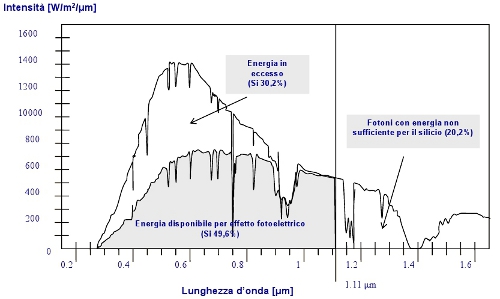

La radiazione solare utilizzata per la conversione energetica è deducibile dalla seguente immagine:

radiazione solare.jpg

Il Sandwich

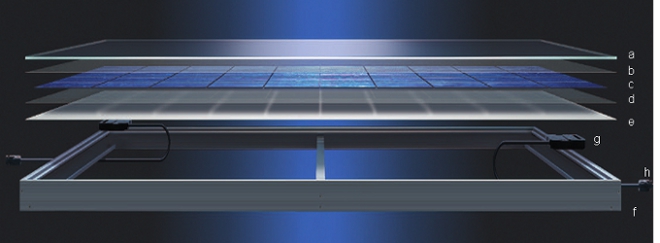

Il cuore del modulo fotovoltaico è costituito dal sandwich. Strati diversi di materiale differente, ognuno con una precisa funzionalità. Un'immagine esemplificativa può essere la seguente:

modulo fotovoltaico.jpg

a. Vetro
b. Strato di EVA (Etilene Vinil Acetato)
c. Celle fotovoltaico connesse in serie
d. Strato di EVA (Etilene Vinil Acetato)
e. Backsheet
f. Cornice di Alluminio anodizzato
g. Scatola di giunzione
h. Connettori solari

Conclusioni

Riportando le caratteristiche principali si è voluto far entrare il lettore nel mondo del fotovoltaico. Pochi accenni alla composizione del modulo risultano, a volte, più apprezzati che una sfilza di caratteristiche tecniche rivolte solo ad un pubblico selezionato.
