cosa significa in elettronica il secondo simbolo di quest'immagine?
http://www.elemania.altervista.org/basi ... imboli.jpg
ovvero quel rettangolino con un + al centro?
grazie...
cosa significa questo simbolo in elettronica?
Moderatori:
carloc,
g.schgor,
BrunoValente,
IsidoroKZ
13 messaggi
• Pagina 1 di 2 • 1, 2
1
voti
È solo,un diverso modo per indicare una resistenza.
-

DeltaElectronics
224 1 3 7 - Sostenitore

- Messaggi: 597
- Iscritto il: 27 set 2015, 14:01
3
voti
+ al centro ......
non è che era la forma a lente di ingrandimento con il + al centro che prende il puntatore del mouse ?
K
non è che era la forma a lente di ingrandimento con il + al centro che prende il puntatore del mouse ?
K
-

Kagliostro
6.396 4 5 7 - Master

- Messaggi: 4830
- Iscritto il: 19 set 2012, 11:32
0
voti

"Non farei mai parte di un club che accettasse la mia iscrizione" (G. Marx)
-

claudiocedrone
21,3k 4 7 9 - Master EY

- Messaggi: 15302
- Iscritto il: 18 gen 2012, 13:36
1
voti
Può anche essere che sia il simbolo di un'impedenza complessa come dice
Ianero
certo ci sono molti schemi dove il rettangolo viene usato per indicare i resistori

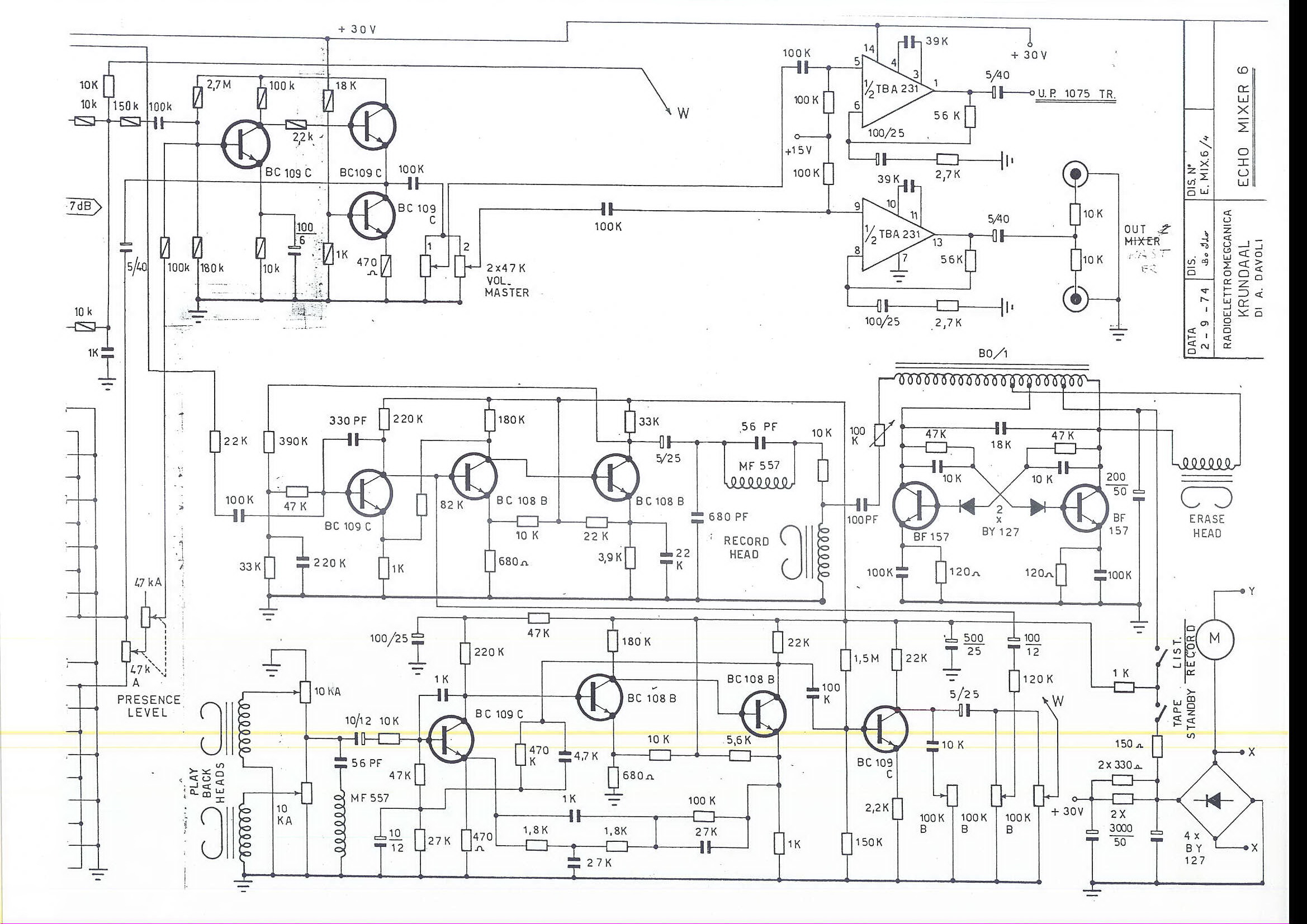

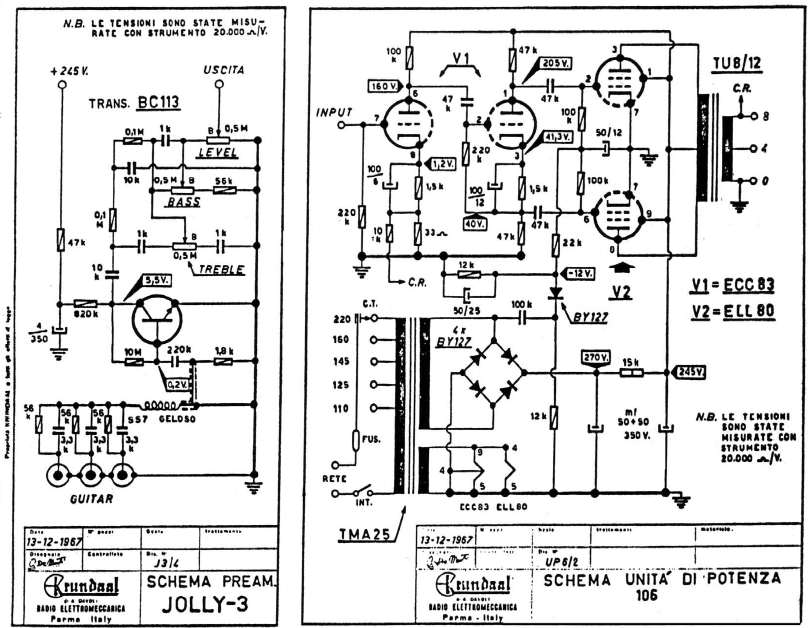

Questo non è che un esempio, qui la Davoli metteva all'interno una linea per distinguere la potenza in W del resistore
In questo caso vi è una linea nel rettangolo
ma non sempre accade
K
certo ci sono molti schemi dove il rettangolo viene usato per indicare i resistori
Questo non è che un esempio, qui la Davoli metteva all'interno una linea per distinguere la potenza in W del resistore
In questo caso vi è una linea nel rettangolo
ma non sempre accade
K
-

Kagliostro
6.396 4 5 7 - Master

- Messaggi: 4830
- Iscritto il: 19 set 2012, 11:32
0
voti
Mood ha scritto:cosa significa in elettronica il secondo simbolo di quest'immagine?..
ovvero quel rettangolino con un + al centro?

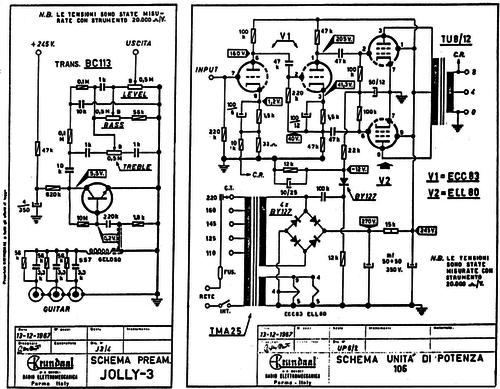

Cliccando sul link postato, mi appare questa immagine :
e non vedo alcun + al centro del rettangolino,e inoltre è indicato in chiaro il relativo simbolo del resistore, pertando i due modi per indicare il componente, relativamente al + credo che kagliostro abbia ragione.
0
voti
sull'immagine che ho linkato non ce nessun + ma il problema mi è sorto sullo schema elettrico di questo video https://www.youtube.com/watch?v=fwtChdHIshc
ma da quello che ho capito si tratta di una semplice resistenza...
ma da quello che ho capito si tratta di una semplice resistenza...
2
voti
Se guardi lo schema sulla sua web: http://teslaundmehr.de/2015/12/05/emp-jammer/ vedi che è un resistore da 10 k.
