Vintage... che passione!

[setteali]

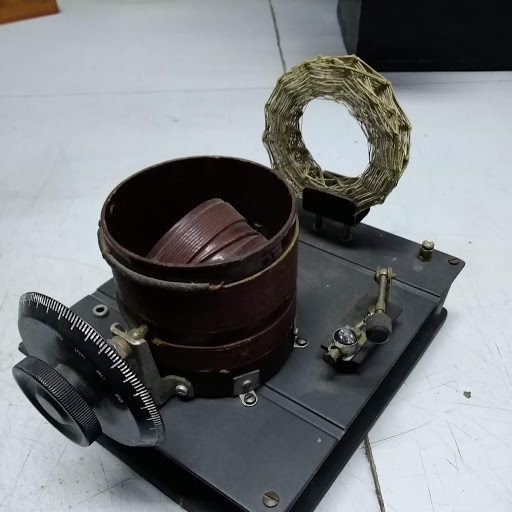

Ed eccola qua @mir , questa è una autocostruzione ed anzichè usare il condensatore variabile usa una bobina a transconduttanza , credo che si chiami così, non ne sono perfettamente sicuro e non ho trovato dei riscontri.

Ho visto mir che nel link che hai messo c'è proprio la foto del portacristalli che ho postato io.

[MarcoD]

Bella immagine
Forse la bobina variabile si chiama variometro. O bobina a variazione della mutua induttanza.
Per un dilettante era meno difficile da costruire di un condensatore variabile in aria.
Ma non mi spiego la presenza della bobina a nido d'ape, le bobine erano messe in serie?
Potresti ricavarne lo schema elettrico?

[setteali]

Ciao @MarcoD eccoti accontentato, ho rilevato lo schema, ma credo che chi l'ha costruita, abbia solo voluto assemblare dei componenti di impatto, io, nello schema ho raffigurato il cristallo di galna con un diodo, ma chi l'ha costruita, sotto ci ha collegato ben due diodi al silicio in parallelo ( AA-KK ), non credo che avesse seguito uno schema.

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

[mir]

Ed eccola qua @mir ...

Aspita..che chicca .. .. , ma cos'hai un museo della radiotecnica .. .. sono veramente dei bezzi "pezzi" che han fatto storia della tecnica radio .. ed hanno comunque un loro fascino ..

[setteali]

...ma cos'hai un museo della radiotecnica .. .....

No @mir, soltanto diversi pezzi d'epoca che ho racimolato nel tempo e la radio mi è sempre piaciuta.

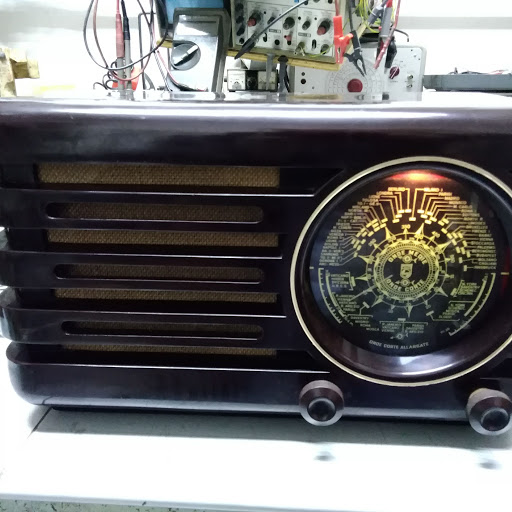

Metto altre due foto, una è una radio Philips in bachelite del 1947, ha avuto bisogno solo di sostituire due condensatori elettrolitici e un po' di spray, il resto era perfetto e con un'ottima sensibilità sia in medie che in onde corte, è bella!

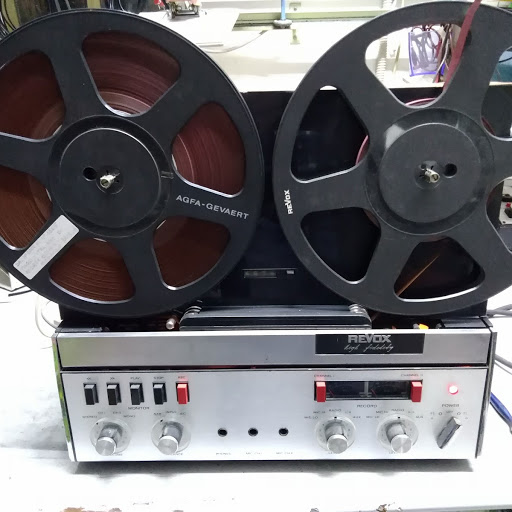

un altro oggetto ma molto più recente e così faccio piacere anche ad abusivo è questo registratore a nastro della REVOX.......

[abusivo]

...e così faccio piacere anche ad...

E si!
Questa foto mi riporta alla luce tanti ricordi!
In primis quelli musicali: Pink Floyd, Genesis, Led Zeppelin ... e tanti, tanti altri ancora.
I secundis quelli tecnici: riduzione del diametro del Capstain di trascinamento per far durare di più il nastro a scapito della qualità ...
Quanti ricordi, compresa la mia radio pirata abusiva.
Chissà se il mio TX funziona ancora...
Sono decenni che giace sotto quintali di polvere ed altro materiale di risulta!
Grazie setteali, mi hai regalato 5 minuti di una piacevole nostalgia.

[abusivo]

...tra l'altro scorgo nelle foto un tester Fluke uguale al mio che uso ancora oggi
Poi un oscillatore modulato di Scuola Radio Elettra.
Ne ho uno ancora da montare...

[setteali]

...tra l'altro scorgo nelle foto un tester Fluke uguale al mio....

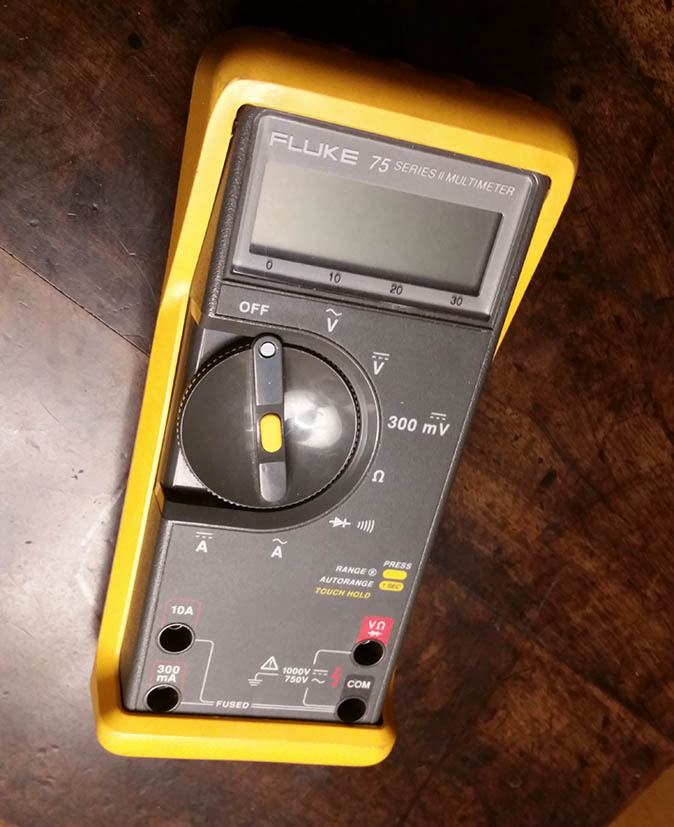

Che occhio....è un Fluke 77 , però se non vado errato te hai un Fluke 75 , che praticamente credo siano uguali, forse è una versione precedente, per me è stato il migliore acquisto ( salato 450.000 lire ), circa 38 anni fa ed è tuttora funzionante e confrontandolo ad il Fluke 289 mi verrebbe da dire che è meglio il 77, per lo meno non mangia le batterie come quello nuovo.

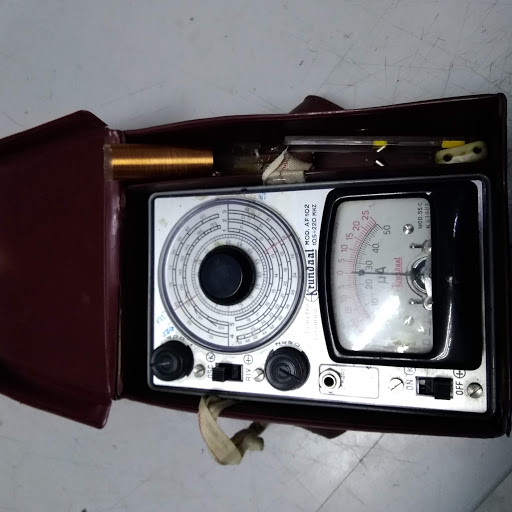

Guarda questo se lo conosci....

[mir]

soltanto diversi pezzi d'epoca ..

E me lo chiami "soltanto".. bei pezzi e ben tenuti .. complimenti..

la radio mi è sempre piaciuta.

l'avevo capito ..

...tra l'altro scorgo nelle foto un tester Fluke ...Poi un oscillatore modulato di Scuola Radio Elettra.

Vero, l'avevo osservato anch'io, il Fluke è riconoscibilissimo, ma quello che ha catturato la mia attenzione è stato proprio l'oscillatore modulato by SRE, che mi ha riportato indietro nel tempo .. nei ricordi del famigerato corso Radio Stereo a transistori ..

[arkeo2001]

Ma... il Fluke 75 di cui parlate è parente di questo?
