Di che macchina si tratta?

[mir]

Non li capisco questi quiz,...

infatti c'è poco da capire, si tratta semplicemente di provare ad indovinare, il titolo mi sembra sufficientemente esplicito, è un modo per evadere dal solito tram tram forumistico a mio modo di vedere, oltre l'occasione di imparare qualcosina ... (vedi allegato file allegato in 82)... io poi ho sempre da imparare..

Quasi un ottantina di post e tentativi, per poi dare la soluzione...

ehm.. che vuoi farci, è stata dura indovinare, per me poi che son così duro a comprendere, alla fine neanche ci son riuscito...

Pochi eletti sapevano la soluzione.

è sempre così, c'è sempre chi è racc..........0..

il quiz non dovrebbe portare alla soluzione attraverso un approccio logico?

più che un quiz forse potrebbe esser visto come un "indovinello fotografico" e nella foto ci sono gli elementi per riflettere (in teoria) e del resto la domanda del thread è esplicita;

ma il "culo" passatemi il termine fotografato di una macchina specifica utilizzabile solo in un settore specifico, quante probabilità di indovinare?

diciamo che le probabilità di indovinare (sempre a mio modo di vedere) possono essere anch intepretabili utilizzando l'unità di misura sottolineata (da me) nella tua stessa ossservazione ...

ed in effetti non vi ho partecipato.

con il tuo intervento in 90 ora si può leggere anche la tua partecipazione, critica, ma pur sempre partecipazione...

se vi piace posto la foto di un panello di uno dei miei impianti e mi dite cosa fa l'impianto.

se faccio in tempo a sistemare la mia sfera di cristallo partecipo anch'io...
mazekika è solo un gioco e la partecipazione è free...
--
carlomariamanenti a quando il prossimo quesito ?

[IsidoroKZ]

Ho una curiosita` sulla macchina fotografata. Non mi pare di vedere nessuna spia accesa. Lo strumento in alto e` a zero e fa pensare che la macchina sia ferma. Ma lo strumento in basso e` a fondoscala. Che cosa misurano questi due strumenti?
Che cosa c'era nella targhetta che hai cancellato?

[Narcolex]

Che cosa c'era nella targhetta che hai cancellato?

Potrebbe forse trattarsi del nome del produttore... magari leggendolo sarebbe stato facile indovinare.

[Candy]

Quello strumento, in basso, sembra anch'esso a fondo scala, a riposo. Non sembra essere al massimo.
Ma forse la richiesta è provocatoria, chissà.

Io ipotizzo, per comodità, che forse è uno strumento a scala inversa, per comodità costruttiva dei tempi.

[carlomariamanenti]

Ciao IsidoroKZ, proverò a dissipare le tue curiosità:

La tua osservazione è corretta, macchina in oggetto era ferma perché in manutenzione; infatti non vi è alcun filato in lavorazione.

Lo strumento in alto dovrebbe probabilmente indicare la velocità di produzione che tipicamente si misura sull'albero Draw Roll in m/1'.


Lo strumento in basso dovrebbe invece indicare la velocità della bancata dei fusi inferiori, Bottom Spindles, e si misura in rpm, (lo strumento ha infatti una scala in rpm x 1000). Bravo Candy che ha intuito che lo strumento è di tipo a scala inversa.


La targhetta, omessa per rendere più "difficile" indovinare di quale macchina si trattasse, (così come osservato giustamente da Narcolex,) riporta invece il costruttore della stessa, da notare la dicitura Made in Western Germany.

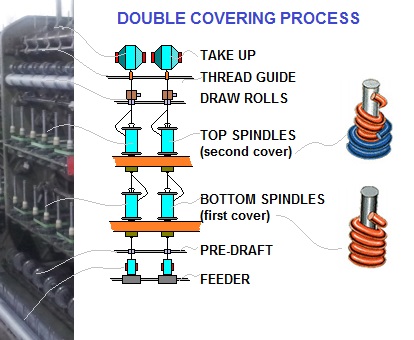

Di seguito invece troverai un piccolo schema che ho preparato a descrizione del processo con a lato una parte della foto della macchina per aiutare a capire quali le parti che la compongono.


Spero di aver dissipato la tua curiosità, diversamente non hai che da chiedere.

[Candy]

Da un uomo che disegna triangoli per strada e teorizza coi ragazzini vicini di casa su teoremi millenari, mi aspetto che quella domanda fosse provocatoria. Molto provocatoria.

[IsidoroKZ]

Grazie! Perche' lo strumento di sotto e` a scala inversa? Avevo addirittura pensato a un vacuometro!

[carlomariamanenti]

... Perche' lo strumento di sotto e` a scala inversa? ...

Non saprei risponderti con esattezza.
Considera però che molto probabilmente non si tratta di uno strumento elettrico ma più verosimilmente di tipo meccanico, chissà quali demoltipliche contiene; misurare 2000rpm forse non era cosa semplice sessant'anni fa.

Alla prossima occasione chiederò di poter fotografarla "sotto il vestito", sono proprio curioso di vedere come hanno costruito la cam-box meccanica che comanda i guida-fili (thread guide), con tutti i meccanismi che realizzano la rastremazione delle rocche di raccolta, (i fianchi rastremati).

[Candy]

E se invece ai tempi non avessero molta meccanica, ma solo il magnete collegato diretto al cavetto?
Non è che più versomimilmente hanno introdotto ingranaggi per ribaltare la lettura secondo una convenzione uniformata in un secondo tempo?

[carlomariamanenti]

In questo processo le due bancate di fusi: quella inferiore e quella superiore, possono essere configurate per funzionare tipicamente nelle due direzioni inverse, orario e antiorario, antiorario e orario; nella terminologia tessile S e Z, Z e S.
Quindi anche questa macchina prevede la possibilità di tale configurazione che non ha nulla a che vedere con il fatto che lo strumento che ne indica la velocità sia "rovesciato".

Giusto per conoscenza, l'opposta direzione dei fusi inferiori e superiori è utilizzata per bilanciare il filato prodotto: per impedire che una volta rilassato questo tenda ad arricciarsi su se stesso.
