Penso intenda che magari c'è continuità ma potrebbe essere troppo ridotta la "sezione rame"; nel caso penso che può sempre stagnare la pista per "rinforzarla" e andare sul sicuro.

[TizianoLappa]

claudiocedrone quello intendevo.
Comunque ho pensato che dove sono nel dubbio o stagno la pista se c'è spazio o vado di ponte

[Fedhman]

Tieni una foto del PCB con sopra segnati i punti che hai riparato. Puoi usarla in futuro come riferimento e ulteriore "step" di controllo per eventuali danni, corti o problemi

[TizianoLappa]

Ieri ho forato i PCB scroccando un trapano a colonna.
Ho potuto controllare meglio i collegamenti (non testarli eh!) e due erano in corto. Li ho sistemati.
Questa sera farò le verifiche di continuità.
Sicuramente la prima cosa che farò sarà controllare i punti evidenziati nella foto.

Avrei anche voglia di disegnare i componenti sul lato non ramato. Sapete se è fattibile in casa senza mettermi li riga e pennarello?

Grazie a tutti.

[edgar]

Sistema brutale : stampi in scala 1:1 il layer tplace ed eventualmente tnames e tvalues e incolli il foglio sulla basetta.
Sistema più elegante: prepari un master coi layers di cui sopra, e lo riproduci col trasferimento a caldo o con la fotoincisione sulla basetta

[TizianoLappa]

edgar infatti mi sa che tento con il trasferimento a caldo oppure con il trasferimento tramite solvente nitro. Ho visto in rete che fanno anche nel secondo modo e i risultati sono abbastanza decenti.
In pratica:
- preparano il master con stampante laser (come si fa per le piste da disegnare sulla parte ramata)
- si poggia il foglio lato stampa sul PCB
- si imbeve il foglio lato bianco con il solvente
- si aspetta che si asciughi tutto e poi si stacca il foglio e rimane tutto li....teoricamente

[abusivo]

Ieri ho forato...

E vai dal gommista!

Scherzi a parte una fotina per vedere il risultato finale?!?!

[TizianoLappa]

...fotina per vedere il risultato finale...

A tempo debito!
Questa sera la farò e la posto.
Il difficile ancora non è terminato.
Anche se sono abbastanza soddisfatto dei fori, alcuni punti sono critici e nella fase di saldatura avrò da lavorarci un po' penso.

[TizianoLappa]

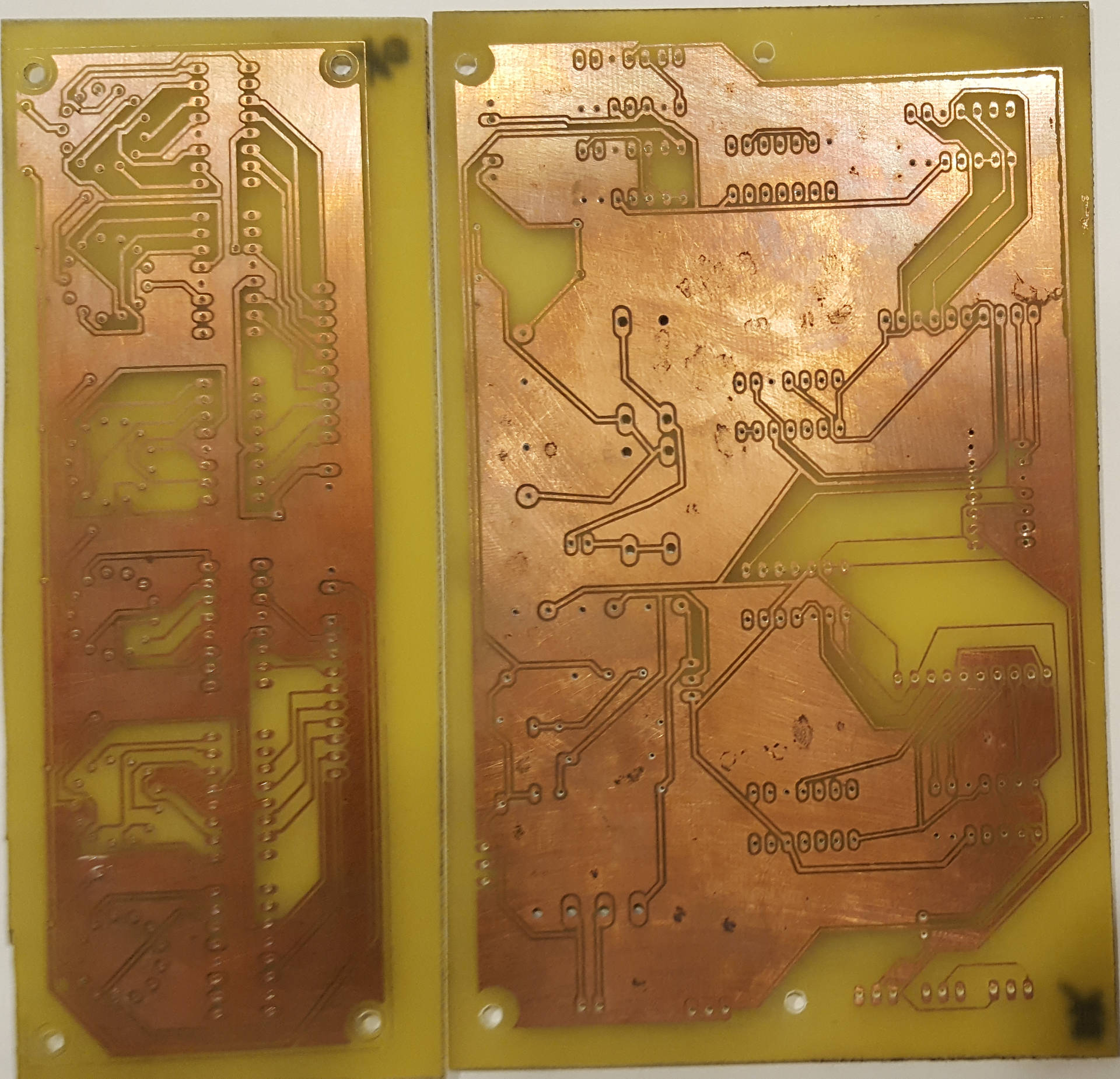

Ecco il risultato della foratura...siate clementi.

[abusivo]

Mi sembra un buon lavoro, no?
