Esercizio con operazionale

[pwm]

Invece può essere che ?

[gac]

Spiegati meglio con quei simboli, a cosa si riferiscono?

[pwm]

Si scusa, sono le resistenze viste dalle capacità parassite del BJT

[gac]

Mi verrebbe da dire a vista - ma non garantisco affatto sulla correttezza dei risultati - che perché vede in parallelo la bassa impedenza (idealmente nulla) dell'operazionale, mentre , ove è la resistenza di piccolo segnale dovuta all'effetto Early.

[pwm]

Ho dimenticato di dire che posso trascurare l'effetto Early. Ma chi é ? Come sei giunto a questo risultato ?

Grazie infinite

[gac]

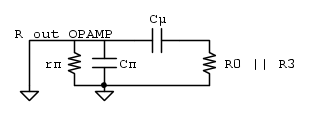

è una resistenza tra base e collettore, in genere trascurabile ma presente in alcuni modelli del BJT, ma si può in generale trascurare. Comunque - trascurando questa resistenza e collegando l'emettitore a ground con l'espediente del - ero arrivato al risultato considerando questo circuito.

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

Sostanzialmente il BJT in piccolo segnale mi sembra spento perché sostituendo il generatore di prova a la corrente circola nel corto circuito associato all'uscita dell'operazionale, per cui essendoci il generatore pilotato fornisce corrente nulla. il calcolo si può risolvere a vista come . Non ne sono affatto sicuro, sia chiaro.

[pwm]

Peró il collettore e la base sono circuitati (é cosí nel testo). Oppure c'é qualcosa che mi sfugge ?

[gac]

Non avevo minimamente notato il cortocircuito dovuto al diodo Zener In tal caso mi sembrerebbe che si possa ritenere anche cortocircuitata, quindi anche la sua resistenza equivalente sembrerebbe nulla.

[pwm]

Si è disgraziato quel cortocircuito
Quindi la banda di questo circuito (tralasciando la c.p. del diodo Zener) è illimitata superiormente ?
