Esempi pratici
Analizziamo un semplice impianto di rilevazione incendi composto da POA, Pulsanti,RIlevatori ottici e Comntrollo porte taglia fuoco (con relativo controllo guasti dell' alimentatore per i poa e i magneti delle tagliafuoco)
Prendiamo ancora in esempio il Loop del primo articollo.
Analizziamo i singoli componenti in specifico NOTIFIER
Il Pannello Ottico acustico

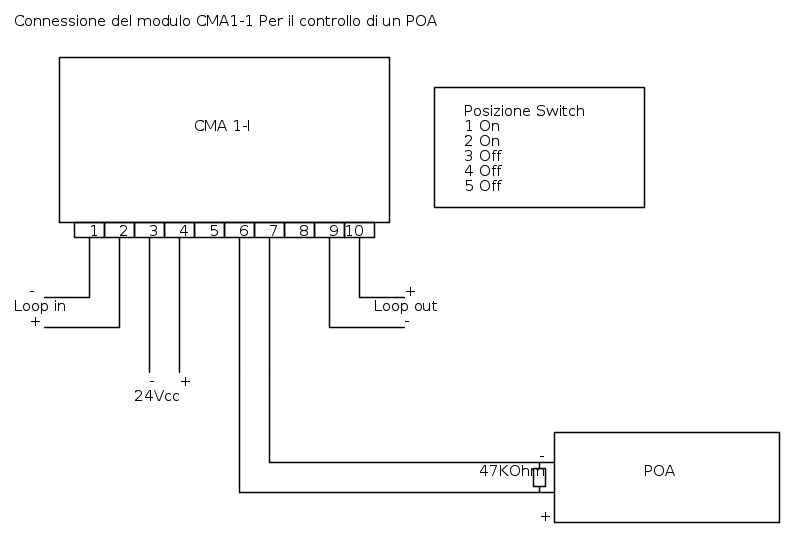

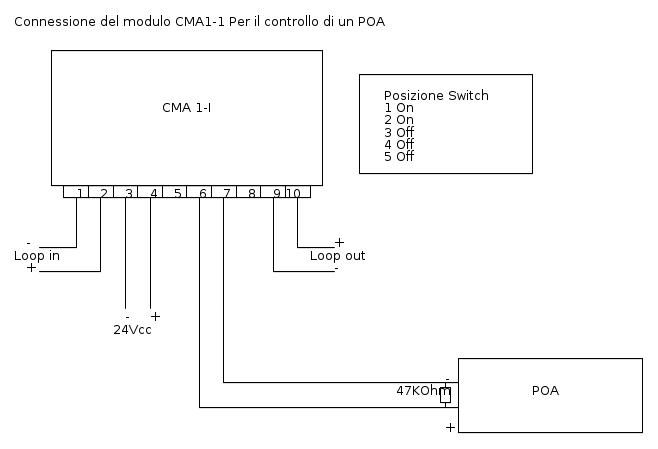

Lo schema di collegamento di un POA all' interno del Loop è il seguente
Pulsante a rottura vetro M700K

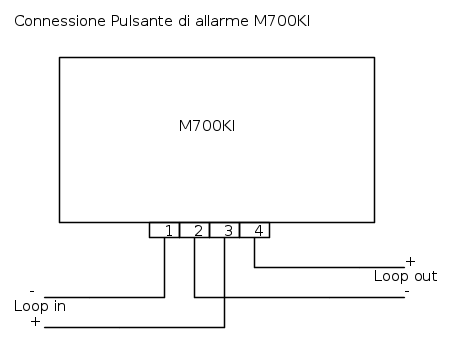

Lo schema di collegamento di un pulsante all' interno del Loop è il seguente
Controllo del magnete di una porta tagliafuoco tramuce moduli della famiglia CMA

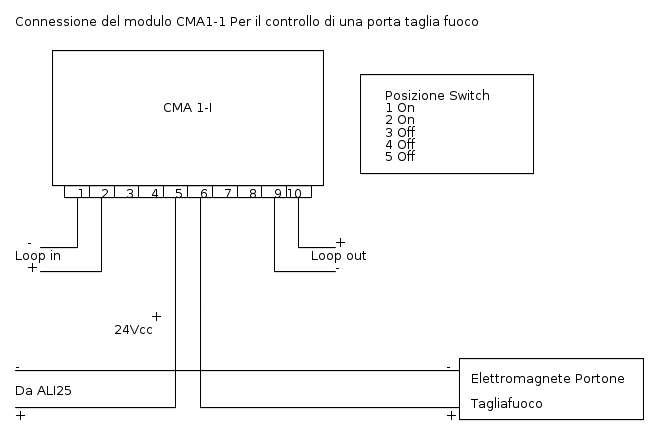

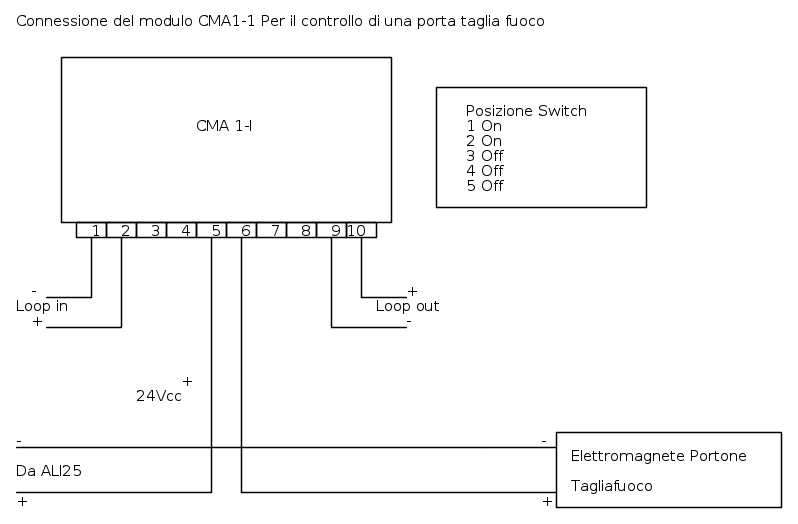

Lo schema di collegamento di un modulo CMA per questo utilizzo all' interno del Loop è il seguente
Il rilevatore ottico

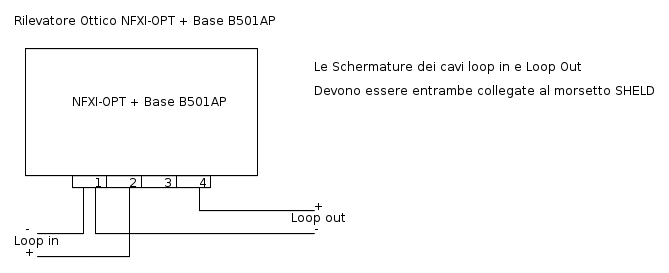

Lo schema di collegamento di un rilevatore ottico all' interno del Loop è il seguente
Controllo guasti dell' alimentatore tramite modulo della famiglia MMA

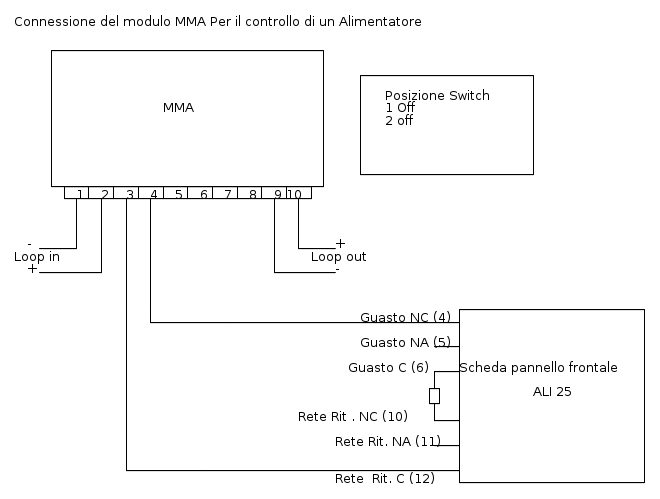

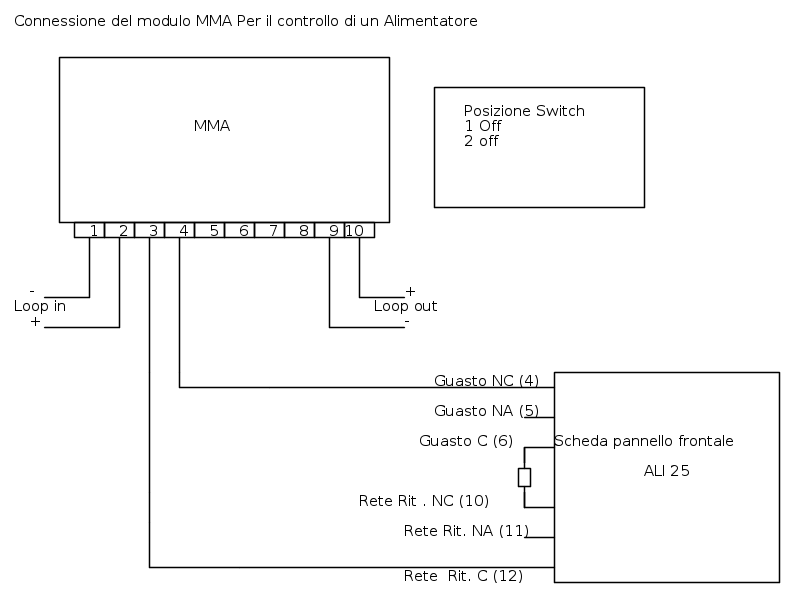

Lo schema di collegamento di un modulo MMA per questo utilizzo all' interno del Loop è il seguente
