stavo leggendo questo articolo, solo che non mi sono chiare alcune cose, riguardo il primo circuito, quello piu semplice.ad esempio, quel circuito deve essere alimentato da una fonte esterna o utilizza la corrente che arriva agli altoparlanti?

[Paolino]

Quel circuito non è alimentato.

Paolo.

[ezio3010]

in poche parole se da un lato ho i tre contatti dell'uscita cuffie(L, R e G) e dall'altro i 2 cavi che vanno alla stringa di led, come vanno collegati su questo circuito?

[Paolino]

Lo schema proposto è MONO. Se vuoi sfruttare i segnali stereo, dovrai avere due circuiti gemelli: uno per il canale destro e l'altro per il sinistro.

Ciao.

Paolo.

[ezio3010]

si questo lo so, ma ammesso che fosse mono, come si collegherebbero le 2 cose? la massa del circuito corrisponde alla massa del cavo stereo? che è la stessa per i led?

[TardoFreak]

Nel paragrafo "Pilotare i LED" spiega come fare, c' è lo schema, mi sembra che sia tutto molto chiaro.

[marco438]

Di seguito c'e' la foto del circuito in versione stereo; mancano i led.

008 (1).jpg (117.28 KiB) Osservato 2835 volte

Al connettore visibile a destra, vanno collegati i due canali (agli esterni) e il GND (al centro)
Se ti interessa sono disponibili altre foto e lo schema pratico per il montaggio.

[ezio3010]

certo che mi interessa

[marco438]

Ok. Allora, di seguito hai lo schema pratico di montaggio:

Sorgente FidoCadJ | Ingrandisci | Cos'è Fidocad

e le foto della realizzazione (quella del risultato finale l'ho gia' postata)

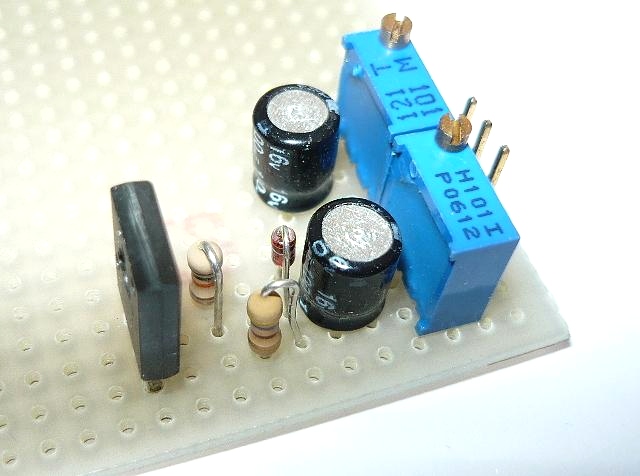

001 (1).jpg (34.66 KiB) Osservato 2808 volte

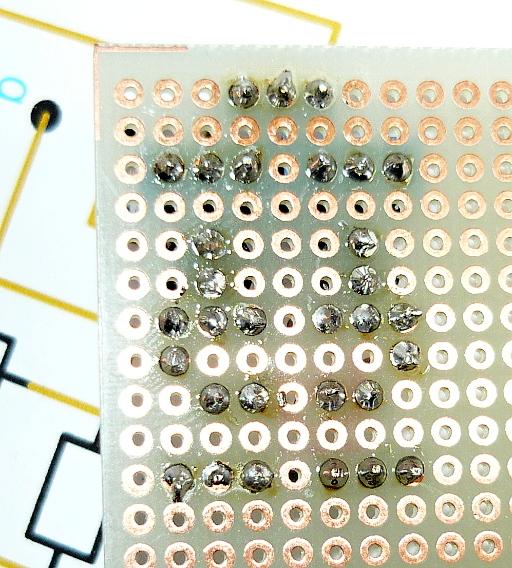

003 (1).jpg (85.1 KiB) Osservato 2808 volte

011 (1).jpg (67.82 KiB) Osservato 2808 volte

018 (1).jpg (194.73 KiB) Osservato 2808 volte

E, prima di cominciare, leggiti bene questo articolo.

[ezio3010]

lo lessi già tempo fa quell'articolo
vedendo il tuo schema ora è tutto chiaro, ed è come pensavo io, cioè la massa dell'uscita stereo è in comune con quella dell'alimentazione dei led, mentre il positivo dei led passa per resistenza e led appunto, poi dall'out.
adesso provo il circuito sulla piastra di prova e vediamo che succede
