FidoCadJ per tonni

Indice

Premessa

Questo è un piccolo tutorial rivolto ai neofiti imbranati, che boccheggiano davanti alla novità (...come ho fatto io) per guidarli passo-passo nel loro primo disegno con questo semplice, ma utilissimo cad, creato dal grande DarwinNE.

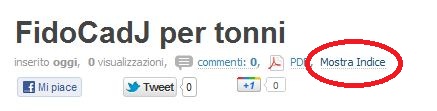

Se non avete voglia di leggerlo tutto, aprite l'indice

e tenete questa pagina a portata di mano mentre provate a disegnare il vostro primo schema: così quando non saprete come continuare, avrete a disposizione le "dritte" che probabilmente vi servono.

Prima di tutto

Scaricare FidoCadJ, NON è necessaria l'installazione
> si scarica e si usa (basta aver installato java - quasi sicuramente ce l'avete già).
NOVITA'
Esiste da pochissimo un installer per Windows, che potrebbe semplificare la vita a chi non è abituato a smanettare col PC.

Cartella di FidoCadJ

Consiglio di tenerlo in una cartella che nominerete "FidoCadJ". Nella cartella, apritene altre due che nominerete:

  • Librerie
  • Disegni salvati

Cartella Librerie

È quella dove scaricherete liberamente delle librerie disponibili in rete, o dove metterete quelle che vi creerete voi (se avrete voglia di farlo).

Cartella Disegni salvati

È quella dove verranno salvati i vostri disegni.

Disegnare

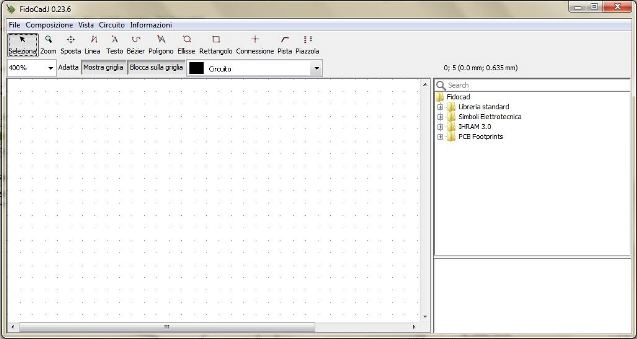

Aprite FidoCadJ e iniziate a disegnare

AVVERTENZA

Forse è bene che facciate mente locale sul fatto che con FidoCadJ, non "spennellerete" come ad esempio, con Paint; ma "segnerete" semplicemente dei punti dove passeranno automaticamente delle linee.

Per darvi un idea di come si usa potete vedere questo breve video-tutorial:

Ci sono anche quelli di DarwinNE, che non riposto qui, ma che si trovano nei suoi articoli.

Tirare una riga

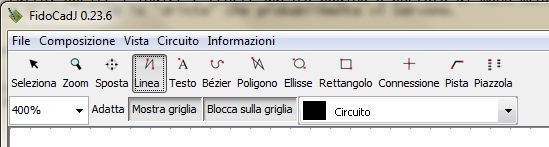

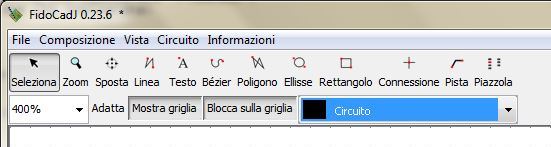

Per tirare una riga è sufficiente cliccare sul bottone Linea (attivandolo)

Portarsi col puntatore sull'area del disegno e fare click con il tasto sinistro sul punto dove si vuole iniziare a disegnare.

  • Per chiudere la linea bisogna cliccare sul tasto destro
  • Per continuare a disegnare un'altra linea si usa il tasto sinistro

Disegnare una curva

Le curve sono descritte da 4 punti che segnerete in successione sul foglio (dopo aver attivato il bottone Bezier), con 4 click.

Il primo e l'ultimo punto sono gli estremi della linea curva.
I due punti intermedi invece, sono quelli che "tirano" la curva.

Per modificare la curva

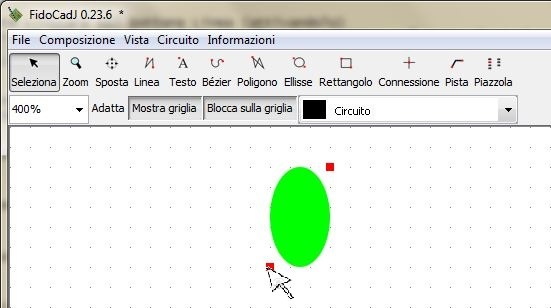

Attivate il bottone Seleziona e selezionate la curva: diventerà verde e saranno visibili in rosso i punti che la descrivono.

Portate il cursore sul singolo punto che volete spostare; spostatelo al punto desiderato, tenendolo premuto con il tasto sx.

Disegnare un poligono

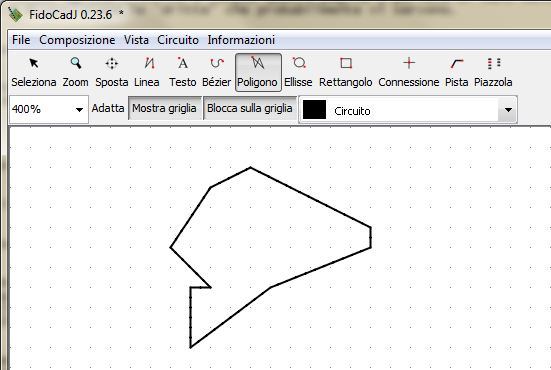

Attivate il bottone Poligono.
Per ogni click, si segna dove termina un lato del poligono.

Invece per terminare la costruzione del poligono è necessario un doppio click.

Disegnare un cerchio

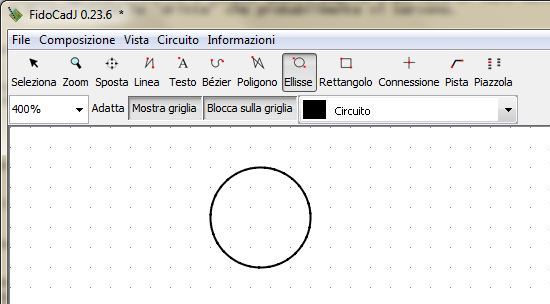

Attivare il bottone Elisse.
Due click disegnano il cerchio/elisse

Disegnare un rettangolo

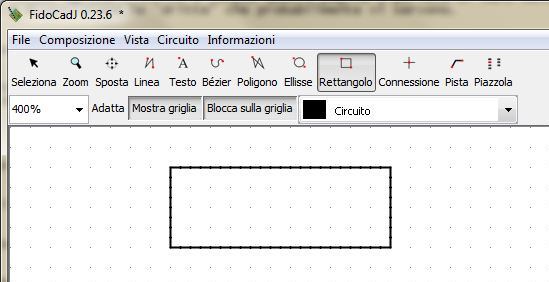

Attivare il bottone Rettangolo.

Due click disegnano il rettangolo/quadrato.

Mettere un simbolo nel disegno

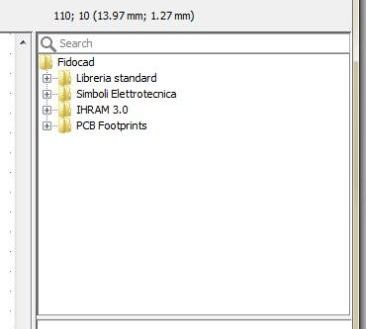

Dall'albero a destra si seleziona (dalle librerie disponibili) il simbolo che ci serve.

Per metterlo sul disegno è sufficiente cliccare sul punto dove lo si vuole inserire.

  • Per ruotarlo (prima di porlo sul disegno) premere sulla tastiera il tasto R.
  • Per specchiarlo invece, il tasto S.

Colore

Per disegnare in un colore diverso bisogna (prima di disegnare) impostare il colore dal menù a tendina; dove all'apertura è impostato il colore (nero) di base, definito quello del Circuito .

Modifica degli oggetti disegnati

Attivare il bottone Seleziona, quindi selezionare l'oggetto da modificare.

Colore (modifica dell'oggetto)

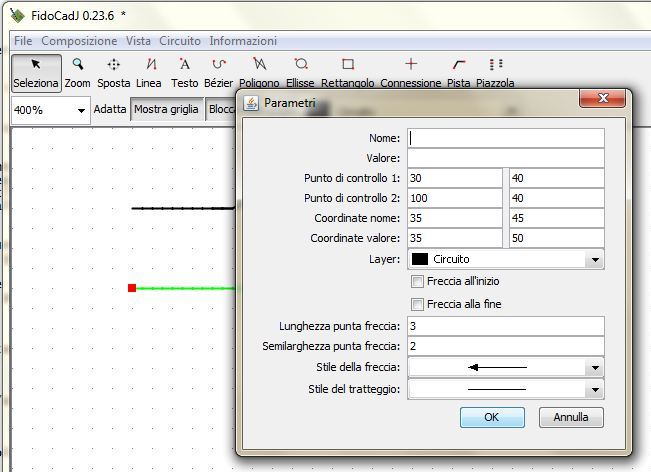

Doppio click e si apre una finestra

dove c'è un menù a tendina definito Layer

Riempimento (modifica dell'oggetto)

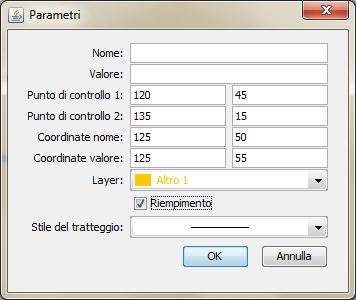

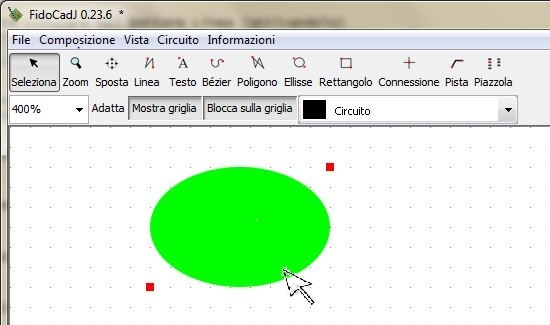

Per poligoni, elissi e rettangoli, facendo doppio click si apre la finestra dove c'è una casella da spuntare per il Riempimento.

Spostare gli oggetti

Selezionare l'oggeto e trascinarlo, puntando il cursore sull'oggetto (non su un quadratino rosso) e tenendolo "premuto" con il tasto sx.

Modificare la geometria di un oggetto

Selezionarlo e trascinare i quadratini rossi.


Testo

Per scrivere sul circuito disegnato:

  • O si usa la funzione Testo (attivando il bottone):

\rightarrow si clicca sul circuito, dove compare una scritta String,
\rightarrow vi si clicca sopra con il tasto destro,

\rightarrow si apre una finestra dove si può modificare il testo.

  • Oppure si modifica direttamente un oggetto:

\rightarrow lo si seleziona e con il doppio click

\rightarrow si apre la finestra delle proprietà dell'oggetto dove si può immettere testo nei campi Nome e Valore.


Postare un disegno su EY

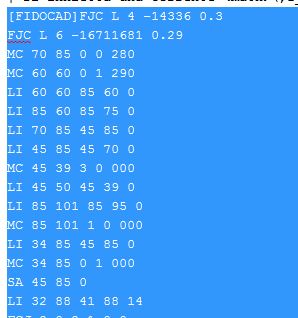

NON occorre che salviate il vostro schema come immagine, dovete riportare sul forum direttamente il file di testo generato da FidoCadJ.
Per farlo bisogna selezionare il disegno e potete farlo nei seguenti modi:

  • Metodo 1. Si va su Composizione  \rightarrow Seleziona tutto.
  • Metodo 2. Si attiva il bottone Seleziona ed utilizzando il cursore, tenendo premuto il tasto sx, si seleziona tutto il disegno (o anche solo una parte, se volete postare solo quella) che diventerà verde con dei quadratini rossi.

Poi, nel forum:

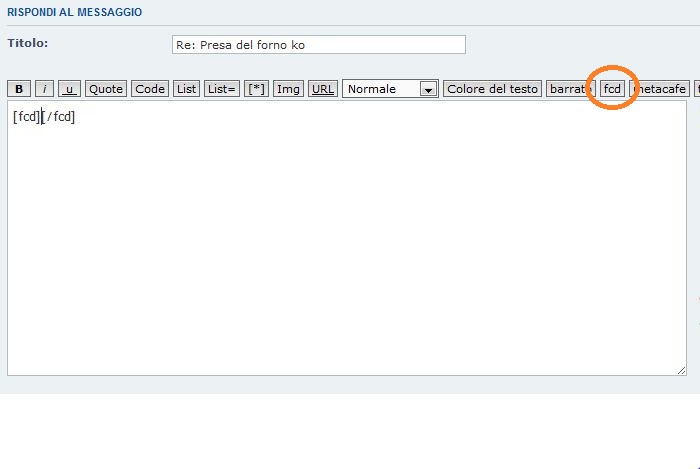

  • Metodo clicca-clicca: sempre in Composizione nel menù a tendina lo si Copia, quindi sul forum, tra i tag [fcd] e [\fcd] (bottone fcd) si preme il tasto destro e lo si Incolla.
  • Metodo tastiera: si preme sulla tastiera Ctrl+C, poi sul forum si preme il bottone fcd e sulla tastiera si preme Ctrl+V (sempre tra i tag)


Invece, in un articolo del vostro blog:

Dopo averlo copiato si va nel testo del vostro articolo, lo si incolla (o con tasto destro  \rightarrow Incolla, o con Ctrl+V), quindi bisogna selezionarlo tutto

e solo successivamente schiacciare il bottone dei tag

NOTA: Questo è un lavoro che volevo finire con calma, ma data le grosse difficoltà che paiono (inspiegabilmente) avere tante persone nel cominciare ad usarlo, penso che potrebbe tornare utile; perciò lo posto anche se non è completo, ma pian pianino lo finirò ;)
