Album prove cavo AT

Sommario

Di seguito potete guardare delle foto che ho scattato durante l'esecuzione di alcuni test su un cavo AT, se non ricordo male era un cavo da 150 kV. Nella prima e nella seconda foto vediamo i vari strati e materiali che compongono il cavo, dalla guaina esterna, all'armatura, allo schermo metallico, allo strato semiconduttivo e al conduttore. Nella terza sono mostrate le misure dimensionali sullo spessore dei materiali e conteggio dei cavi costituenti lo schermo. Nella quarta e nella quinta prove elettriche sul cavo. Quindi nella sesta analisi dimensionali. Nella settima i collari di fissaggio. Quindi il test di allungamento del materiale sottoposto a trazione. Infine una delle fasi di produzione e le bobine in magazzino.

Foto

Qui vediamo i vari strati e materiali che compongono il cavo, dalla guaina esterna, all

Qui vediamo i vari strati e materiali che compongono il cavo, dalla guaina esterna, all'armatura, allo schermo metallico, allo strato semiconduttivo e al conduttore.

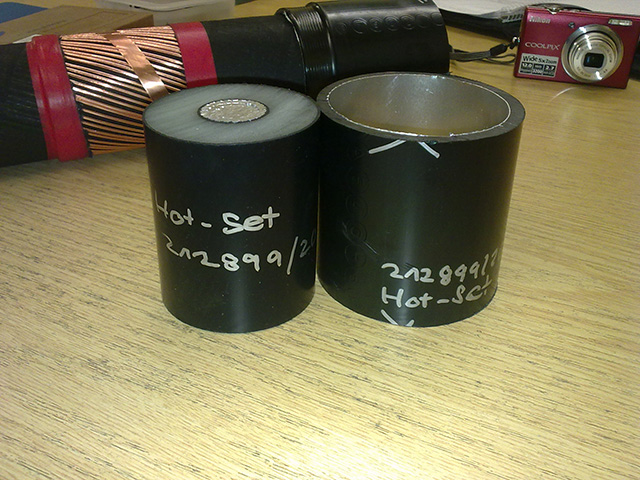

Altra foto sulla composizione del cavo e relativi provini da sottoporre ai test.

Altra foto sulla composizione del cavo e relativi provini da sottoporre ai test.

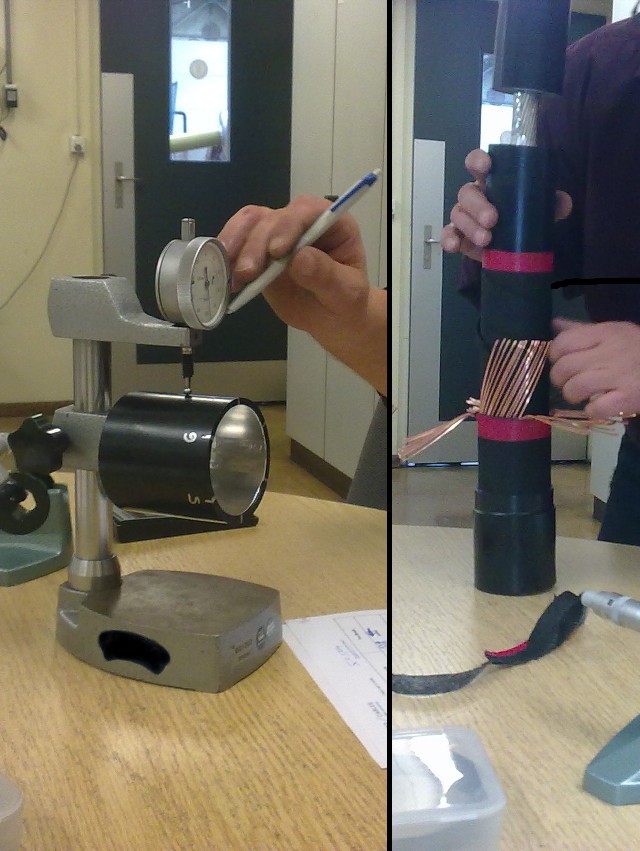

Misure dimensionali sullo spessore dei materiali e conteggio dei cavi costituenti lo schermo.

Misure dimensionali sullo spessore dei materiali e conteggio dei cavi costituenti lo schermo.

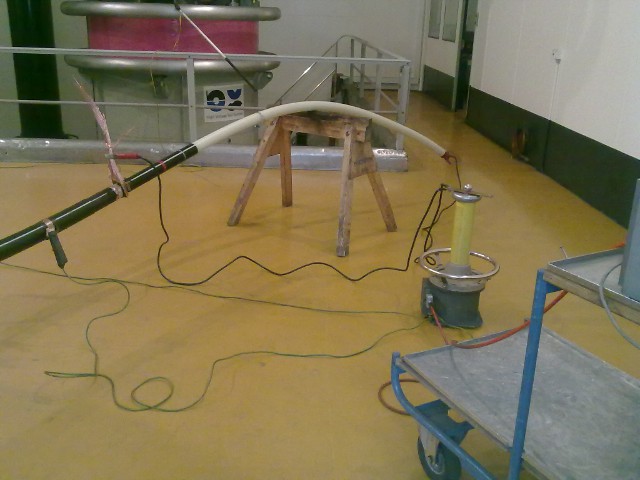

Prove elettriche sul cavo.

Prove elettriche sul cavo.

Prove elettriche sul cavo.

Prove elettriche sul cavo.

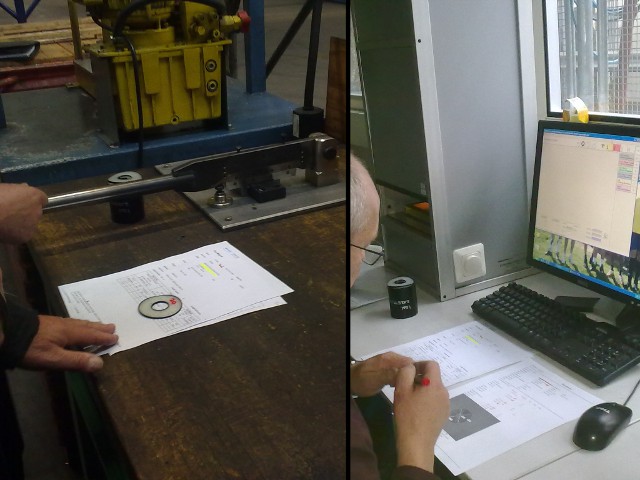

Ulteriori analisi dimensionali sul cavo.

Ulteriori analisi dimensionali sul cavo.

Collari di fissaggio del cavo.

Collari di fissaggio del cavo.

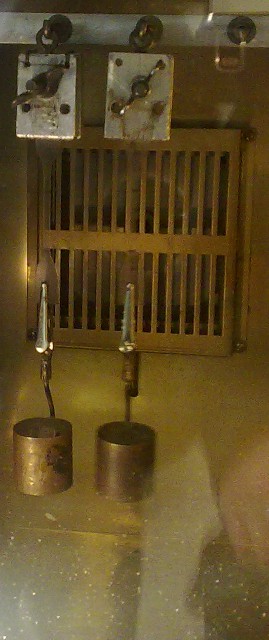

Con questo test si determina l

Con questo test si determina l'allungamento del materiale quando sottoposto a trazione ad alta temperatura. Si vede poco perchè è quasi trasparente, ma fra le pinze con le masse nella parte inferiore e le morse superiori ci sono i campioni del materiale sotto test.

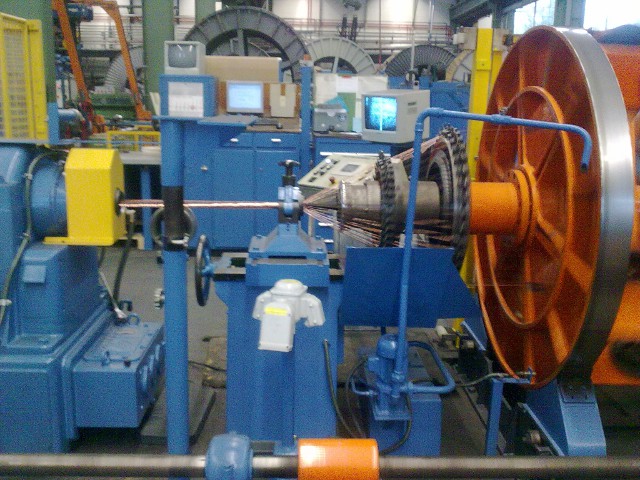

Una delle fasi di produzione di un altro cavo.

Una delle fasi di produzione di un altro cavo.

Bobine di cavo nel capannone, rendetevi conto delle dimensioni che possono raggiungere.

Bobine di cavo nel capannone, rendetevi conto delle dimensioni che possono raggiungere.

Estratto da "https://www.electroyou.it/mediawiki/index.php?title=UsersPages:Ildani:album-prove-cavo-at"
7

Commenti e note

Inserisci un commento

di ,

complimenti grande reportage fotografico!!!!

Rispondi

di ,

@Admin: è un piacere vedere riconosciuti i propri sforzi. Mi auguro anche io che mi capitino altre ottime occasioni come quella raccontata in queste foto; non so se ciò accadrà perchè questa esperienza l'ho fatta durante il mio precedente lavoro mentre ora mi dedico ad altro da un punto di vista molto più "gestionale", anche se non manca qualche occasione per "tornare in campo" ma su impianti e su prodotti di tutt'altro genere. La vita non è composta dalle tessere di un puzzle che possiamo disporre noi a nostro piacimento, ed insieme alle nostre ispirazioni, passioni e desideri ci si deve confrontare con la realtà e con le occasioni che ti si propongono. Sto raccogliendo soddisfazioni anche nel campo attuale, tuttavia non nego che un po' più di sana pratica e di tempo passato sugli impianti mi mancano.

Rispondi

di ,

Grazie per questa nuova documentazione fotografica.Ritengo molto utile mostrare le fasi di una lavorazione, delle prove su un prodotto, dei sistemi immagazzinamento e di trasporto, delle tecniche di installazione. Si sente il bisogno di belle foto di cronaca su lavori reali. Esiste ormai la tecnologia, tutto sommato a basso costo, per realizzarne di molto valide; c'è poi la possibilità di mostrarle organizzandole come un racconto fotografico in un ambiente come questo. Mi auguro, ildani, che ti capitino altre occasioni e che altri utenti possano imitarti. Va da sé che occorrerà in molti casi ottenere il consenso delle aziende interessate. Magari ci si può presentare ai titolari come inviati speciali di ElectroYou ;). Non si esclude, se possibile, la realizzazione di qualche video. Beh, il filone è partito. Forza allora, facciamolo proseguire! ;)

Rispondi

di ,

@mir: ti ringrazio.

Rispondi

di ,

Un album dalle immagini interessanti,complimenti ildani.

Rispondi

di ,

@Attilio: peccato non avere i dati del cavo e soprattutto dei test, infatti ho nominato questo articolo "album" perchè quello che ho conservato sono delle foto ben fatte ed hanno comunque un loro valore quindi le ho postate. Ho già controllato e non ho tenuto altro materiale, l'articolo probabilmente rimarrà a questo livello, ben poco tecnico, sempre che non riesca a reperire in altro modo le informazioni.

Rispondi

di ,

Bel report fotografico, complimenti. Peccato non avere info aggiuntive circa le caratteristiche del cavo (designazione, tipo di isolante, ecc.. l'unica cosa apprezzabile per chi come me non ha mai avuto a che fare con componenti A.T. è il conduttore in alluminio). Questo articolo assomiglia a quello che avevo postato qualche tempo fa sul cavo MT e sulla sua intestatura ;-).
