Appunti motori endotermici (ed elettricità) 1933

Indice

Abstract

Questo articolo dirazza un po' rispetto il mio standard, non presenta niente di elettrico, elettronico ma piuttosto deriva nella sfera personale.

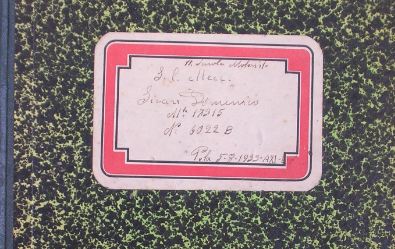

Sono (finalmente) riuscito a convertire in formato elettronico una reliquia di famiglia: si tratta di un quaderno di appunti appartenuto a mio nonno. Risale al 1933 quando egli seguì il corso per sottufficiale motorista nella (allora regia) marina italiana.

Devo dire che questo quaderno mi ha sempre emozionato profondamente, ma credo di essere sincero se dico che non è a causa del legame di sangue. Piuttosto io vedo un ragazzo, primo di una dozzina tra fratelli e sorelle, allora poco più che adolescente, catapultato da un paesino del sud Italia nella base militare di Pola (allora italiana, oggi Pula in Slovenia).



E lo vedo che tra corvè varie e esercitazioni pian piano riempe pagina dopo pagina questo quaderno; ora, a parte la calligrafia dell'altro secolo, chi ha mai avuto la ventura di disegnare con l'inchiostro di china -ma non certo con i pennini dei tempi- si può fare un'idea della pazienza e cura che ci vogliono per realizzare disegni come quelli inseriti.

Nel complesso vedo una bella raccolta di nozioni di fisica, chimica, elettrostatica, magnetismo, direi un qualcosa a livello di istituto tecnico o professionale odierno, ma che inquadrato nel suo contesto storico (1933 Italia che sta finalmente uscendo da un analfabetismo diffuso) mi pare acquistare un discreto valore.

Motori endotermici

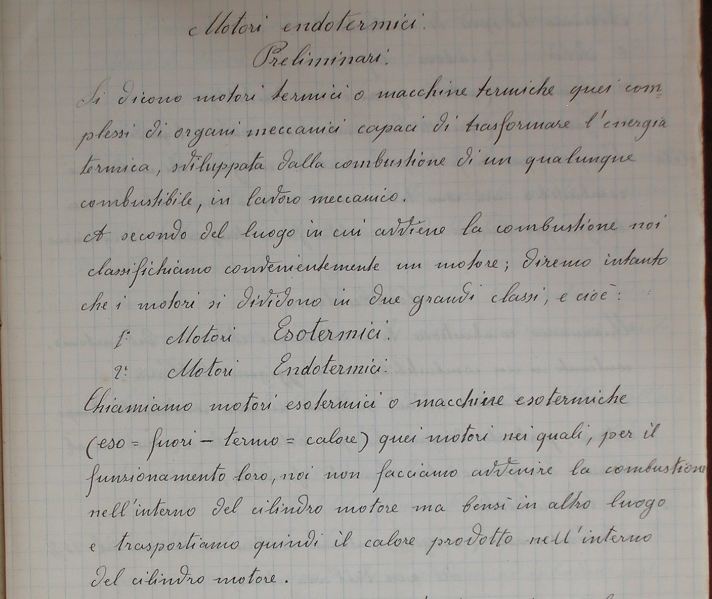

Introduzione al corso

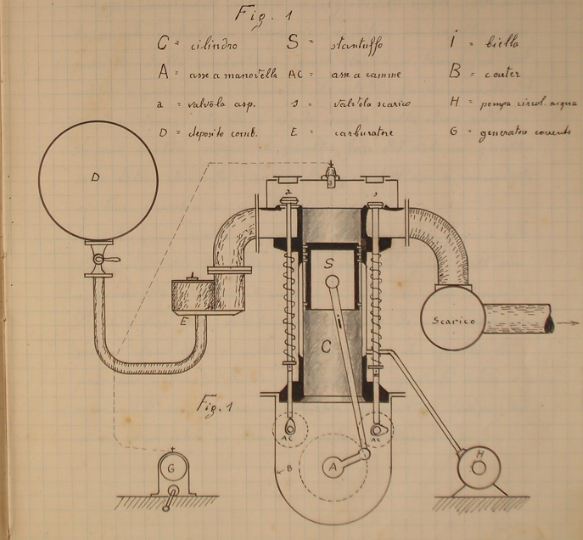

..e una sezione schematica di un motore

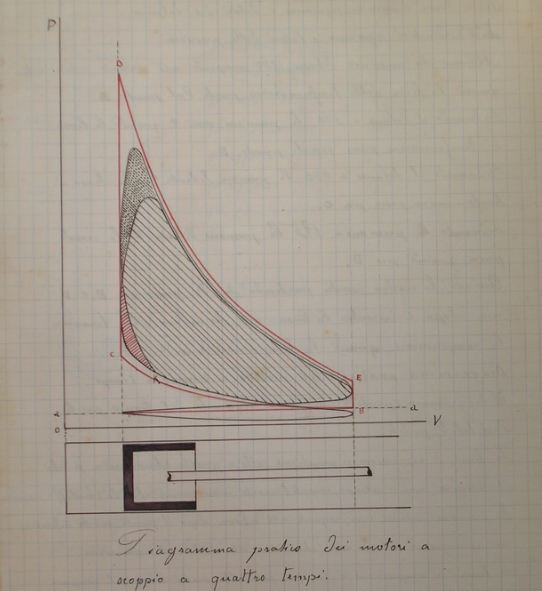

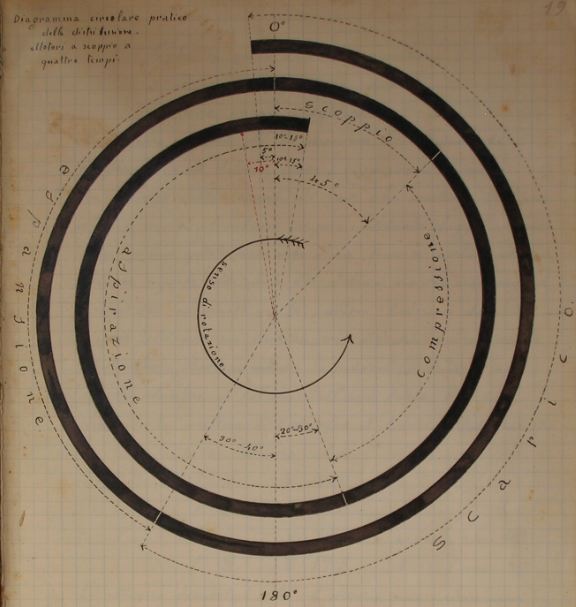

E poi diagramma delle fasi



e delle pressioni di un motore 4 tempi.




Particolari costruttivi

Beh quì tra l'altro abbiamo uno stantuffo

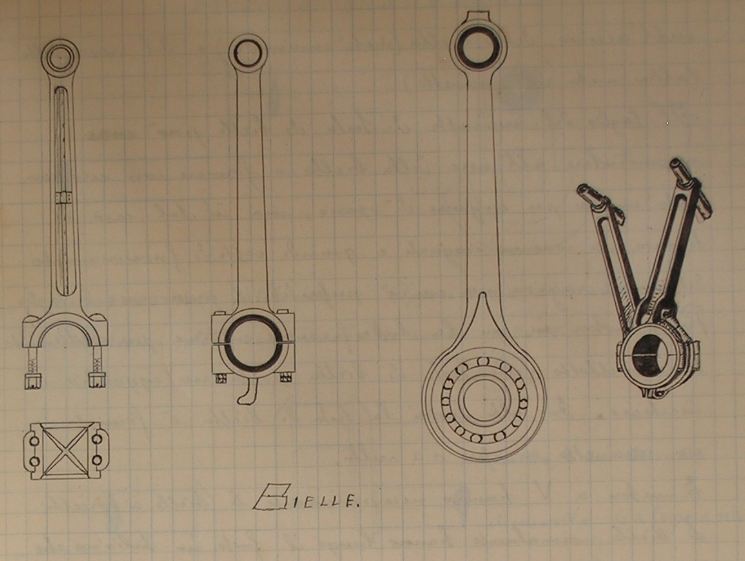

alcune bielle

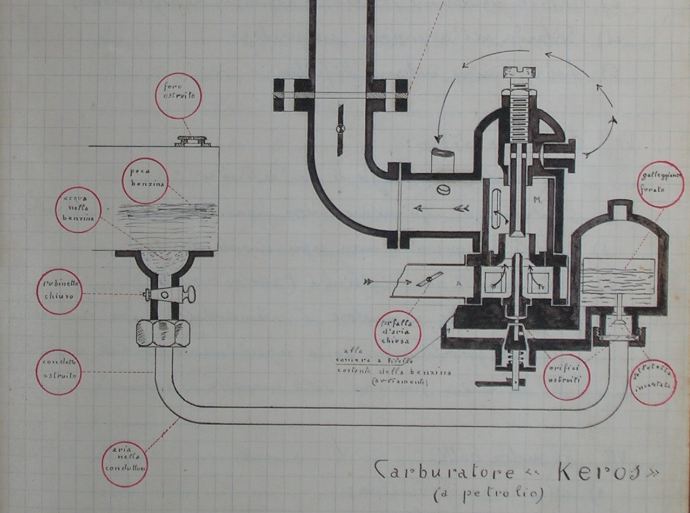

E poi una variegata collezione di carburatori



ed anche una tavola per il "trouble shooting"



Elettricità e magnetismo

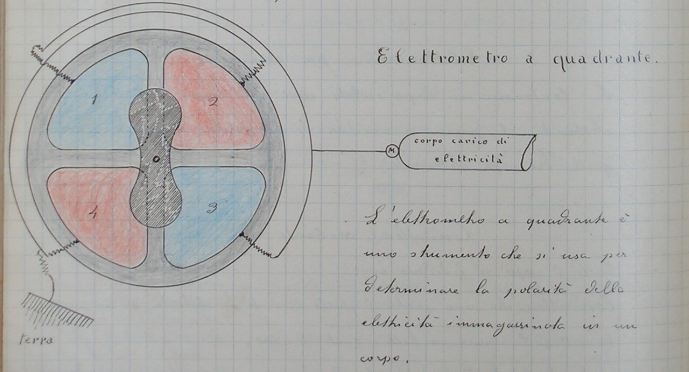

Qui entriamo un po' più sul familiare, nel senso di conosciuto, così dopo una descrizione dei due tipi di elettricità, quella vitrea e qualla resinosa si arriva ad un elettrometro a quadrante

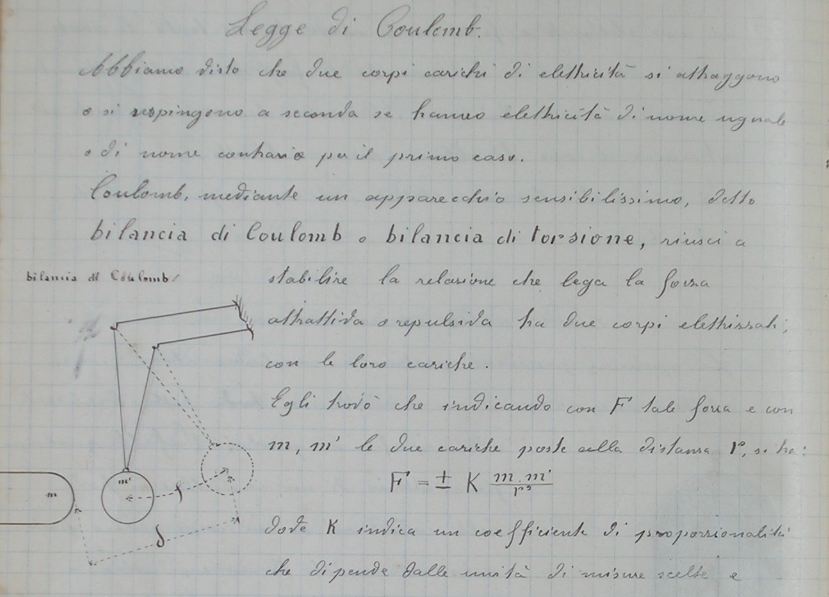

alla bilancia di torsione di Coulomb

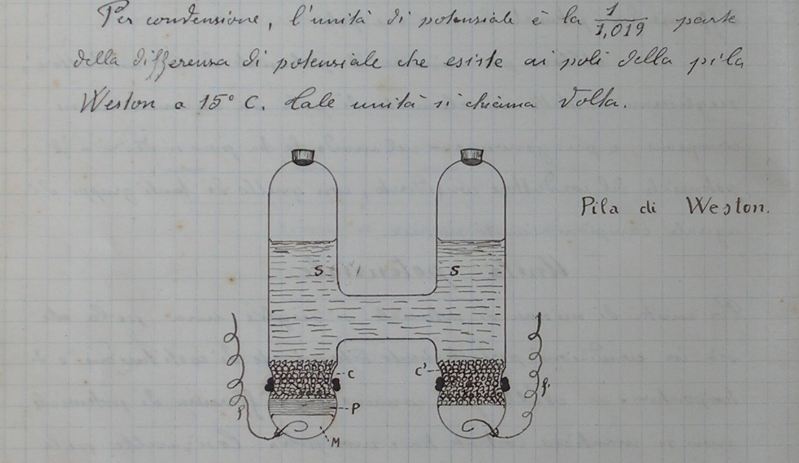

E dopo aver definito il Volta come unità di misura del potenziale elettrico, passando per una pila Weston



e si arriva al potere induttivo specifico (\varepsilon_\text{r}) degli isolanti.

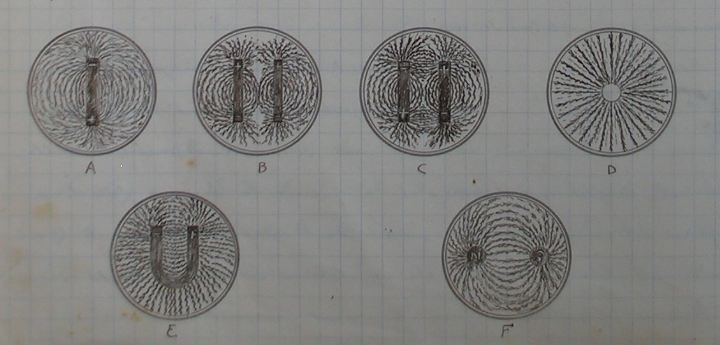

Poi lo spettro magnetico" in vari configurazioni



Conclusioni

Questa è ovviamente una brevissima campionatura, chi fosse seguace di Von Masoch troverà quì Appunti motori endotermici 1933 nella sua intierezza di 174 pagine x 47 MB.

Spero mi perdonerete questa divagazione.
