Le analogie in Elettrotecnica

[mir]

...il quesito di simo85,mi ha fatto ricordare di avere anch'io un vecchio testo di Elettrotecnica e perché non dargli un'occhiatina ...ed ho trovato una simpatica e semplice rappresentazione di un concetto Elettrotecnico ...

chi sarà il primo classificato ... ?

PS.se volete ne ho anche una un pochino più difficoltosa ...ma interessante...

[gotthard]

Sono le rappresentazioni delle Leggi di Kirchhoff?

[mir]

eh no ... gotthard,prima di sciogliere i nodi c'è ben altro...

[gotthard]

Forse proprio i concetti di corrente e tensione, la prima vista come il fluido che scorre, e la seconda che dipende dall' altezza della "cascata".

Oppure si può pensare anche alla serie e al parallelo di resistori (dove la resistenza considerata è quella offerta dalle "pareti" in legno)..

[mir]

i concetti di corrente e tensione,...

fuocarello ... gli elementi ci sono,sono parte del concetto che esprime l'immagine

[mrc]

Ciao.

Approfitto dell' assist di gotthard per dire la mia.

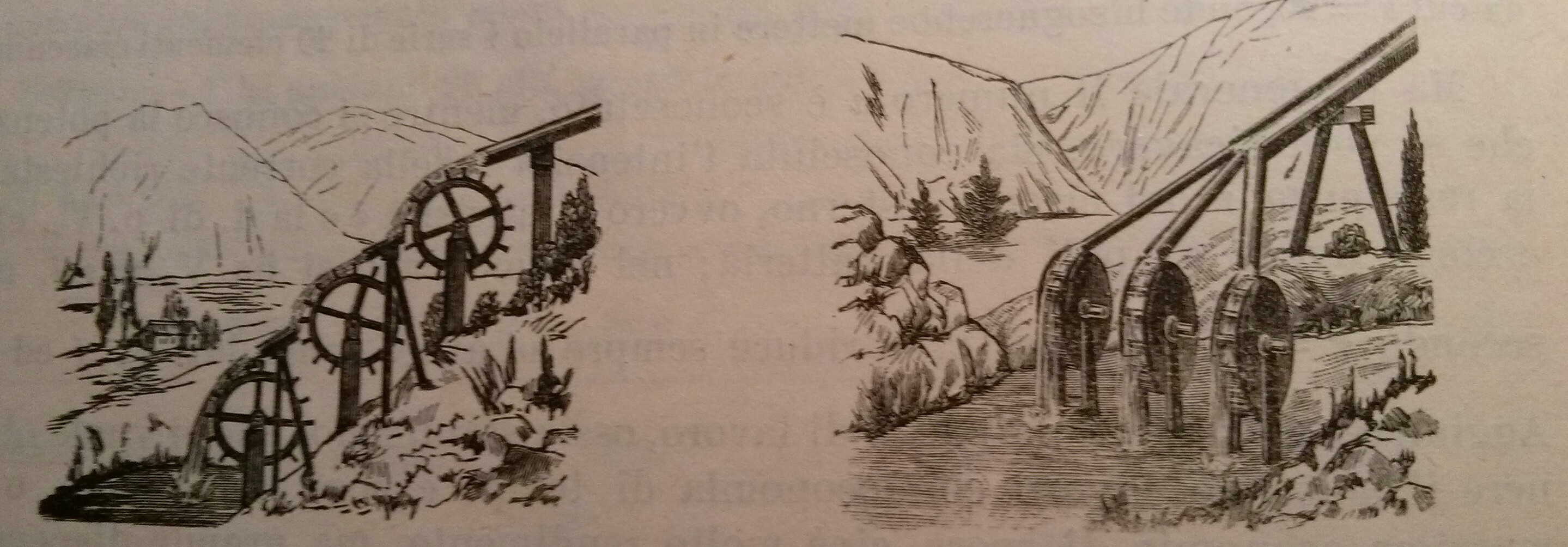

Le immagini rappresentano la differenza di potenziale data dalle diverse altezze delle strutture dove scorre l' acqua ( corrente ).
Le varie ruote azionate rappresentano il lavoro che compie lo scorrere dell' acqua, quindi la corrente.
Nella prima immagine le ruote gireranno a velocità diverse trovandosi a D.D.P. diversi.
Nella seconda immagine le ruote gireranno alla stessa velocità essendo alla stessa D.D.P..

[mir]

Nella prima immagine le ruote gireranno a velocità diverse trovandosi a D.D.P. diversi.
Nella seconda immagine le ruote gireranno alla stessa velocità essendo alla stessa D.D.P..

e vai ... ...quindi ...

[mir]

siamo in presenza della rappresentazione (analogia idraulica) di un .... e ...

[Russell]

Ma che caso... avevo citato l'analogia proprio ieri in questo post
http://www.electroyou.it/forum/viewtopic.php?t=54376#p530508
ai tempi mi fu' molto utile a capire come gestire grandezze di cui non avevo una percezione materiale, perche' in pratica invisibili all'interno dei conduttori; senza quell'esempio sono sicuro che avrei fatto piu' fatica ad entrare in questo mondo.
Avevamo pure il motto che la corrente non la vedi, e se la senti è tardi.

[gotthard]

siamo in presenza della rappresentazione (analogia idraulica) di un .... e ...

La butto lì, anche se di sicuro sbaglio ( ):

Generatore (anche se non si vede, sarebbe la sorgente del ruscello) e carico (ruota su cui viene compiuto lavoro)?
