Allacciandomi all'idea proposta nell'articolo album elettrico ecco alcune mie foto di sottostazioni elettriche: trasformatori in cabina primaria, stalli con sbarre, sezionatori, interruttori, ecc.

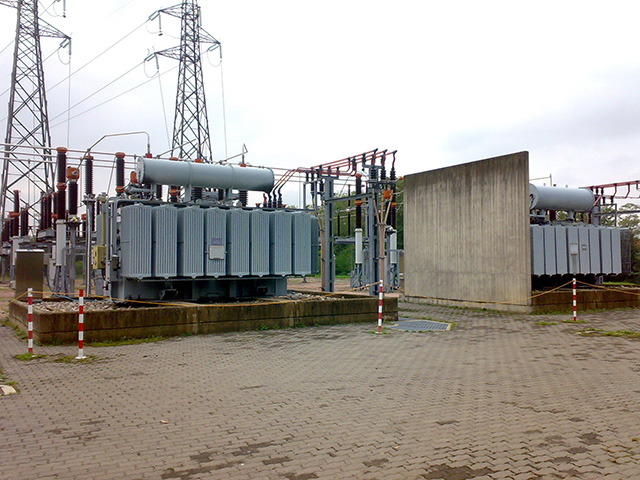

Due trasformatori in cabina primaria
Due trafi nella cabina primaria di Carugo (CO)
Ho scattato le foto fuori dal piazzale senza la possibilità di entrare, non conosco quindi i dati dei trasformatori.
Stalli
Stalli composti da sbarre, sezionatori, interruttori, TA, TV
Trasformatore AT/MT
Trafo Tamini con primario AT e castelletto MT in una sottostazione in provincia di AO
I dati di questo trafo sono:
| anno | 1992 |
| raffreddamento | ONAN |
| potenza nominale | 16000 kVA |
| tensione nominale AT | 132 +-10 x 1,5% kV |
| corrente nominale AT | 71,06 A |
| tensione nominale BT | 5,125 kV |
| corrente nominale BT | 1802 A |
| collegamento | Yyn0 |
| massa olio | 10 t |
| massa estraibile | 17,5 t |
| massa totale | 35 t |
| tipo cassa | sollevabile con trasformatore completo d'olio |

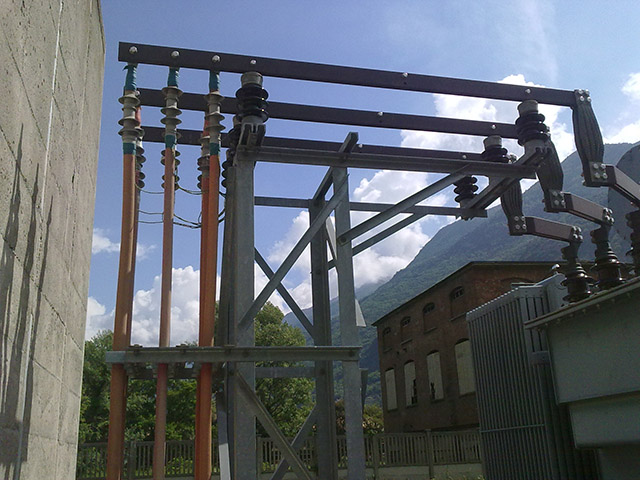

Dettagli castelletto MT
Dettagli del castelletto MT con partenza cavi
